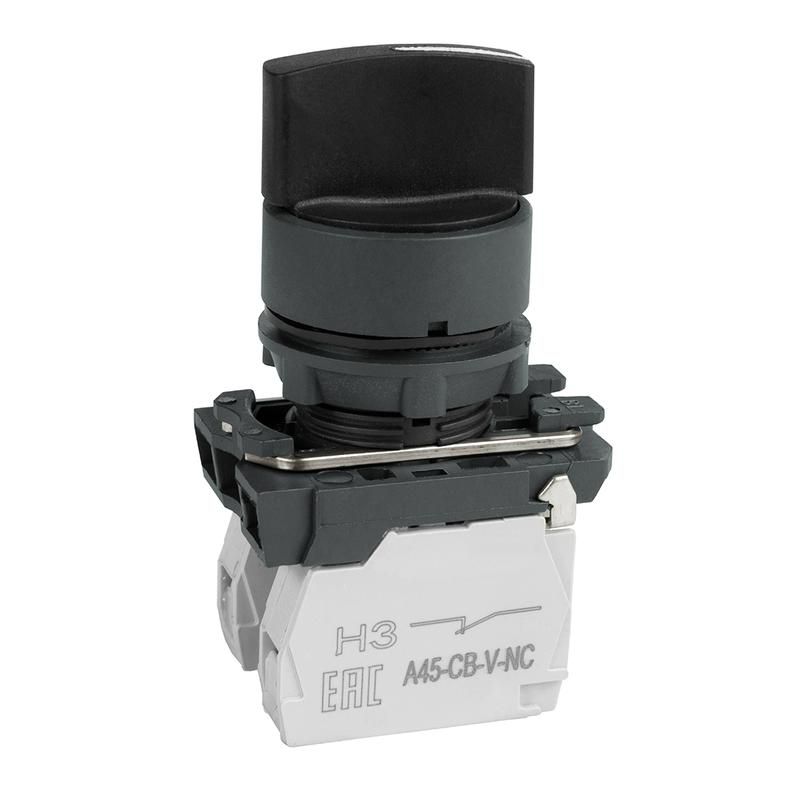

Переключатель OptiSignal D22 C5-S-53 3 позиции с возвратом пластик 2НО XB5AD53 КЭАЗ 332187

Переключатель OptiSignal D22 C5-S-53 - это компактный устройство с возвратом в нейтральное положение, предназначенное для управления цепями в промышленном оборудовании. Бренд КЭАЗ обеспечивает надежность в условиях повышенной вибрации и перепадов температур. Артикул 332187 соответствует требованиям к контролю технологических процессов на станках, конвейерах и пультах управления.

Назначение и область применения

Переключатель OptiSignal D22 C5-S-53 используется для ручного управления электрическими цепями с тремя фиксированными позициями: влево, нейтраль, вправо. После отпускания рукоятка автоматически возвращается в среднее положение - это важно для операций, требующих кратковременного воздействия, например, запуск, остановка или режим тестирования. Подходит для установки на панели управления промышленными машинами, системами автоматизации, насосными станциями и другим оборудованием, где нужна четкая визуальная и тактильная обратная связь.

Технические характеристики

• Количество положений: 3 (включает нейтральное положение)
• Количество нормально разомкнутых (НО) контактов: 2
• Максимальное рабочее напряжение: 690 В
• Номинальный ток: 10 А (длительная нагрузка)
• Тип элемента управления: поворотная рукоятка
• Способ монтажа: на лицевую панель через отверстие диаметром 22,3 мм
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Цвет рукоятки: черный
• Наличие переднего кольца: да (обеспечивает плотную посадку и уплотнение)
• Механизм возврата: пружинный - возвращает рукоятку в нейтральное положение после освобождения

Совместимость и монтаж

Устройство устанавливается в подготовленное отверстие диаметром 22,3 мм на лицевой панели. Перед установкой проверьте толщину панели - она должна позволить зафиксировать корпус с помощью переднего кольца. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы затягиваются отверткой; избыточная сила не требуется - это предотвращает повреждение контактных групп. Убедитесь, что панель жесткая: вибрации могут вызвать люфт и снижение долговечности.

Безопасность и стандарты

Переключатель OptiSignal D22 C5-S-53 соответствует требованиям безопасности для оборудования класса IEC 60947-5-1. Однако степень защиты IP40 исключает использование в условиях попадания воды, брызг или пыли высокой концентрации. Производитель КЭАЗ указывает на соответствие серийным требованиям к прочности и термостойкости, но не предоставляет данные о сертификации ATEX или UL - для взрывоопасных зон требуется дополнительная проверка.

Преимущества

• Автоматический возврат в нейтральное положение снижает риск ошибочных действий оператора
• Пластиковое основание устойчиво к коррозии и химическим веществам
• Четкий тактильный щелчок при переключении позволяет работать даже в перчатках
• Переднее кольцо обеспечивает плотную фиксацию и минимизирует люфт
• Высокая механическая износостойкость - рассчитано на десятки тысяч циклов переключения

Ограничения применения

• Не применяйте в помещениях с постоянным воздействием воды, пара или агрессивных жидкостей - IP40 недостаточно
• Запрещена установка в местах с частыми ударными нагрузками - возможна деформация механизма
• Не использовать в качестве главного выключающего устройства - только для управления, не для отключения питания
• Не рекомендован для работы при температурах ниже -50 C или выше +55 C - выход за пределы заявленного диапазона снижает срок службы
• Отсутствуют контакты для коммуникационных сигналов - только силовые НО-контакты

Примеры использования

• Управление скоростью конвейера: левое положение - медленный ход, правое - быстрый ход, нейтраль - останов
• Ручной запуск испытательного режима на станке: кратковременный импульс для диагностики
• Выбор режима работы насосной системы: два варианта давления с возвратом в “выкл”
• Индикация состояния в пультах управления: визуальный контроль текущего режима

Практические советы

• При замене старого переключателя сверьте диаметр отверстия - 22,3 мм требует точного совпадения
• Для удобства обслуживания выбирайте места с доступом к задней части панели - винтовые зажимы находятся внутри корпуса
• Не допускайте попадания металлической стружки внутрь - даже при IP40 это может вызвать замыкание между контактами
• Проверяйте состояние пружины возврата каждые 6–12 месяцев при интенсивном использовании - потеря усилия возврата означает необходимость замены
• Артикул 332187 совместим с другими изделиями серии OptiSignal - можно собирать единые панели управления с одинаковым дизайном и типом монтажа
