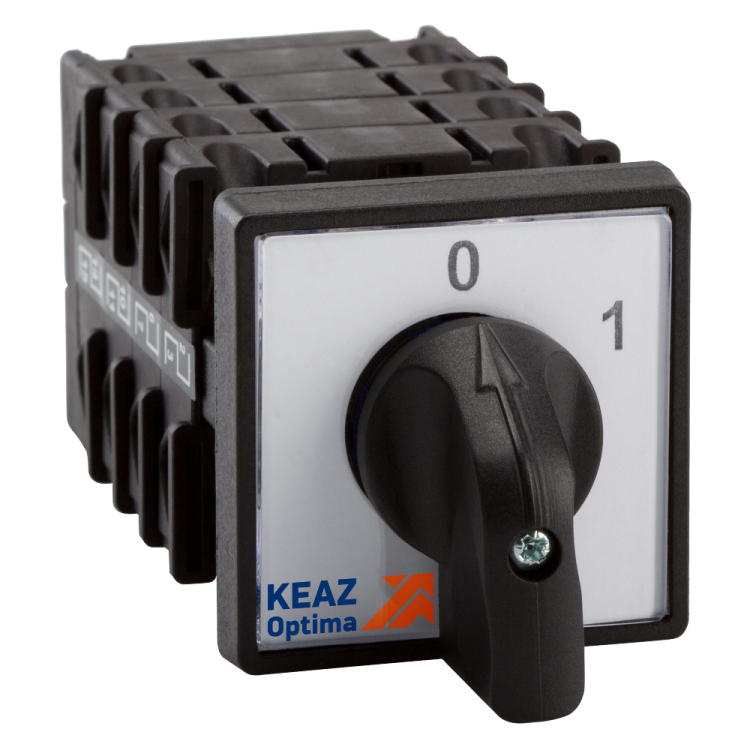

Переключатель кулачковый OptiSwitch 4G10 70 U R014 КЭАЗ 147636

Переключатель кулачковый 4G10-70-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и 5 контактами, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Подходит для управления оборудованием в условиях повышенной запыленности и влажности. Артикул 147636 относится к серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-70-U-R014 используется для ручного переключения электрических цепей в двух положениях. Применяется в системах автоматизации, пультах управления, распределительных щитах, где требуется надёжное и долговечное переключение нагрузки. Особенно эффективен там, где важна визуальная индикация состояния - например, в управлении насосами, вентиляторами, светильниками или маломощными двигателями. Благодаря возможности измерения между фазами, устройство подходит для контроля и переключения трёхфазных сетей.

Технические характеристики

• Номинальный ток: 10 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - позволяет использовать в высоковольтных цепях, включая промышленные сети 380–660 В;
• Количество контактов: 5 - обеспечивает гибкую коммутацию нескольких цепей одновременно;
• Число положений рукоятки: 2 - простой выбор между двумя состояниями (например, “вкл” / “выкл” или “рабочий режим” / “резерв”) ;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Степень защиты IP44 - защищён от брызг воды и частиц крупнее 1 мм, подходит для помещений с умеренной влажностью;
• Размер передней панели: 48×48 мм - стандартизованный формат для установки в панели;
• Способ монтажа: монтажная плата - крепление через отверстия в плате, без корпуса;
• Тип подключения: винтовые зажимы - надёжное соединение с проводами;
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных жил до этого размера;
• Климатическое исполнение У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует внутренним техническим условиям КЭАЗ.

Совместимость и монтаж

Переключатель кулачковый 4G10-70-U-R014 монтируется на монтажную плату с помощью четырёх крепёжных отверстий. Для установки необходимо просверлить отверстия в панели с шагом, соответствующим габаритам устройства. Передняя панель 48×48 мм совместима с большинством стандартных рамок и панелей управления. Винтовые зажимы позволяют подключать одножильные и многожильные провода сечением до 2,5 мм2 - предварительно зачищайте жилы на 6–8 мм. Не используйте провода больше указанного сечения - это может привести к плохому контакту и перегреву. Устройство не требует внешнего корпуса, но рекомендуется устанавливать его внутри закрытого шкафа для сохранения степени защиты IP44.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012, что гарантирует соответствие основным нормам безопасности для промышленного оборудования. Степень защиты IP44 снижает риск поражения током при случайном попадании брызг или пыли. Однако устройство не предназначено для работы во взрывоопасных средах, на открытом воздухе без защиты или в местах с постоянным воздействием струй воды. Номинальный ток 10 А не допускает подключение мощных нагревателей или двигателей свыше 2,2 кВт в однофазной сети - соблюдайте правила нагрузки.

Преимущества

• Высокая механическая прочность - кулачковый механизм устойчив к частым переключениям;
• Визуальное определение положения - поворотная рукоятка легко показывает текущее состояние;
• Гибкость коммутации - 5 контактов позволяют управлять несколькими цепями одновременно;
• Совместимость с AC/DC - универсальность для различных типов нагрузок;
• Производитель КЭАЗ - проверенная надёжность в промышленной среде.

Ограничения применения

• Не подходит для автономного использования вне шкафа - степень защиты IP44 не защищает от прямых струй воды и погружения;
• Запрещена работа при температурах ниже −25C и выше +40C - возможны отказы механизма;
• Нельзя применять в помещениях с химически активной средой - материал корпуса не устойчив к агрессивным веществам;
• Не предназначен для частого автоматического переключения - предназначен для ручного управления;
• Отсутствуют встроенные индикаторы состояния - требуется внешний сигнал или визуальный контроль.

Примеры использования

• Переключение между основным и резервным источником питания в малогабаритных щитках;
• Управление направлением вращения двигателя (при использовании двухполюсной схемы);
• Активация/деактивация системы освещения в цеху;
• Выбор режима работы конвейера (“работа” / “останов”);
• Контроль фазового порядка в трёхфазных цепях благодаря возможности измерения между фазами.

Практические советы

• При монтаже на плату обязательно затягивайте винты равномерно - перетягивание может повредить пластиковые детали;
• Для многожильных проводов используйте наконечники - это повысит надёжность контакта;
• Перед первым включением проверьте целостность контактов тестером - особенно после перевозки;
• Если устройство будет установлено рядом с силовой аппаратурой, обеспечьте минимальный зазор 50 мм для теплоотвода;
• Обязательно пометьте положения рукоятки этикетками - “ON/OFF”, “Работа/Резерв” - чтобы исключить ошибки оператора.
