Переключатель кулачковый OptiSwitch 4G10 71 U R014 КЭАЗ 218333

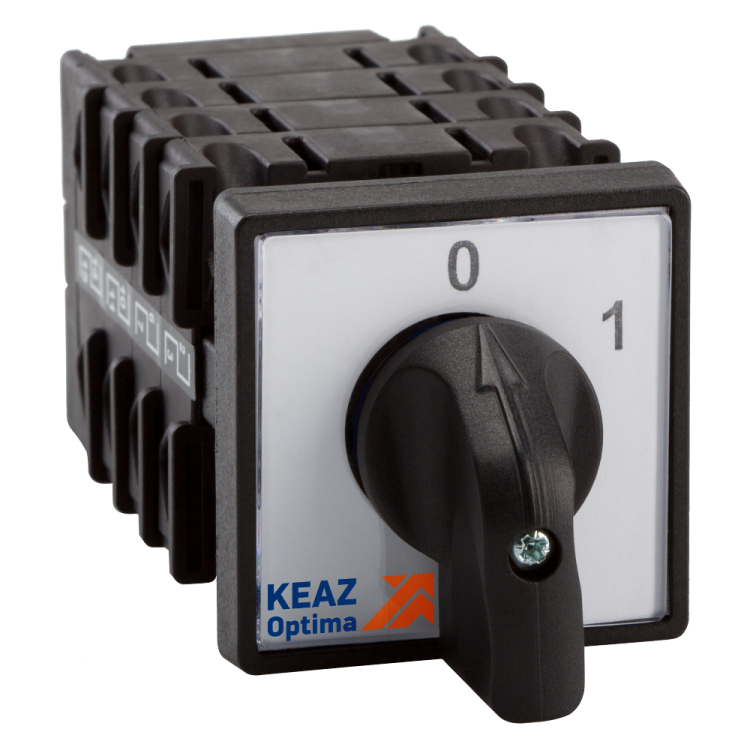

Переключатель кулачковый OptiSwitch 4G10-71-U-R014 от КЭАЗ - компактное встраиваемое устройство с шестью полюсами и поворотной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Подходит для установки на монтажную плату в распределительных щитах, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G10-71-U-R014 используется для ручного переключения нескольких электрических цепей одновременно. Благодаря шести контактным группам и двум положениям рукоятки он позволяет изменять схему соединения нагрузок - например, переключать режим работы оборудования, переводить питание с основного на резервный источник или управлять направлением движения двигателя.

Часто применяется в промышленной автоматике: на станках, конвейерах, системах управления насосами, вентиляцией и других устройствах, где требуется надёжная механическая коммутация без сложной электроники.

Технические характеристики

• Тип: кулачковый переключатель
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В AC / DC
• Род тока: переменный и постоянный (AC/DC)
• Количество полюсов: 6
• Количество НО (нормально открытых) контактов: 6
• Количество положений рукоятки: 2
• Тип рукоятки: поворотная, с фиксацией
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: У3 - для эксплуатации в помещениях с умеренным климатом
• Габариты передней панели: 48×48 мм
• Способ монтажа: на монтажную плату (панельный монтаж)
• Нормативный документ: ТУ 3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G10-71-U-R014 рассчитан на установку в панели через отверстие 48×48 мм. Монтаж осуществляется с помощью фиксирующих лапок - после вставки в отверстие рукоятка остаётся снаружи, а корпус закрепляется внутри щита.

Подключение проводов - винтовое. Для надёжного контакта используйте жилы сечением до 2,5 мм2. Не допускается использование многожильных проводов без наконечников. Перед затяжкой проверьте плотность соединения - ослабление может вызвать нагрев и выход из строя.

Изделие совместимо с другими элементами серии OptiSwitch 4G, что упрощает замену и модульное проектирование.

Безопасность и стандарты

Степень защиты IP44 обеспечивает безопасную работу в условиях возможного попадания брызг воды и пыли - подходит для помещений с повышенной влажностью, но не для улицы или сырых цехов. Конструкция соответствует требованиям ТУ 3424-068-05758109-2012, что гарантирует соответствие российским нормам качества.

Не предназначен для частого включении-выключении под нагрузкой выше 10 А - это снижает срок службы контактов. Для частой коммутации рекомендуются автоматы или контакторы.

Преимущества

• Шесть независимых полюсов позволяют управлять несколькими цепями одним движением - экономит место и время настройки.
• Поворотная рукоятка с чёткой фиксацией двух положений исключает случайное переключение.
• Компактный размер 48×48 мм легко встраивается в стандартные щитовые панели.
• Поддержка как переменного, так и постоянного тока делает его универсальным для разных типов нагрузок.
• Произведён КЭАЗ - известным российским производителем с долгой историей в промышленной аппаратуре.

Ограничения применения

• Не предназначен для установки вне помещений - IP44 недостаточно для воздействия дождя, снега или прямого потока воды.
• Запрещено использовать при токе выше 10 А - риск оплавления контактов и возгорания.
• Не подходит для частых операций включения/выключения под нагрузкой - лучше применять контакторы в таких случаях.
• Климатическое исполнение У3 требует температуры от −25C до +40C; при более низких температурах возможна потеря эластичности материалов.
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля положения.

Примеры использования

• Переключение направления вращения трёхфазного двигателя (через изменение порядка фаз).
• Выбор источника питания: основной vs резервный генератор.
• Активация/деактивация системы охлаждения в зависимости от режима работы станка.
• Настройка тестового режима в сервисных центрах - временная переориентация сигналов.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 48×48 мм - слишком маленькое отверстие повредит корпус, слишком большое - сделает установку нестойкой.
• Используйте наконечники на многожильных проводах - они предотвращают выдавливание жил при затяжке винтов.
• Проверяйте целостность контактов каждые 6–12 месяцев при активной эксплуатации - особенно при работе с индуктивными нагрузками.
• Для удобства обслуживания можно пометить положения рукоятки этикетками: “РАБОТА” и “РЕЗЕРВ”.
• Если нужна большая степень защиты - выбирайте модели с IP65/IP67, но учтите, что они будут крупнее и дороже.
