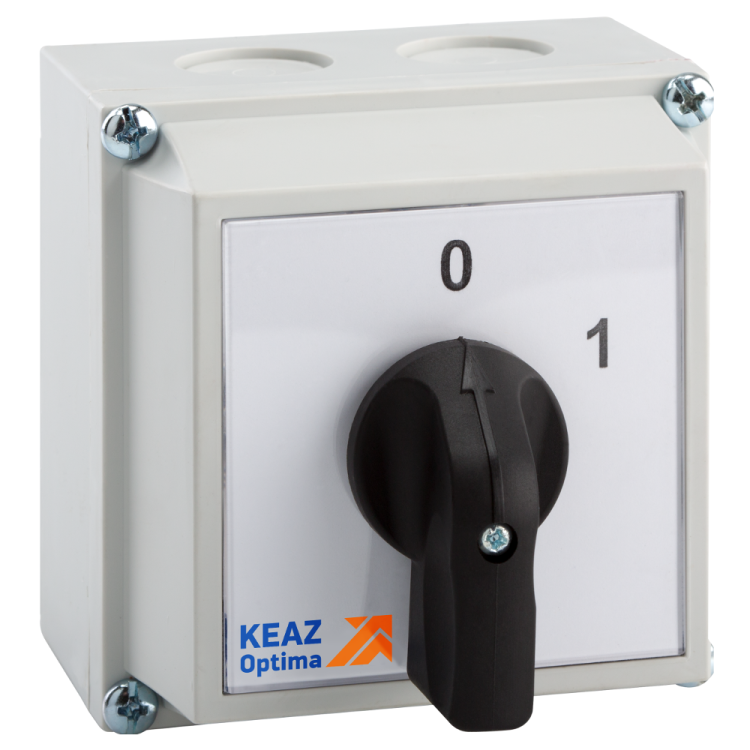

Переключатель кулачковый OptiSwitch 4G10 10 PK R014 КЭАЗ 138262

Переключатель кулачковый 4G10-10-PK-R014 от КЭАЗ Optima - это надёжное коммутационное устройство с трёхполюсной конструкцией и нейтральным положением, предназначенное для управления цепями переменного и постоянного тока в распределительных щитах. Артикул 138262 соответствует серии OptiSwitch 4G, которая обеспечивает устойчивую работу в условиях промышленной среды.

Назначение и область применения

Переключатель кулачковый 4G10-10-PK-R014 используется для ручного переключения трёхфазных цепей в распределительных щитах. Подходит для включения/выключения оборудования, изменения направления работы двигателей, перевода нагрузки между источниками питания. Благодаря наличию нейтрального положения позволяет безопасно отключить цепь без автоматического возврата в рабочий режим. Применяется в системах управления станками, конвейерами, насосными установками и других промышленных объектах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 10 А
• Номинальное напряжение: до 690 В (переменный/постоянный ток)
• Количество положений рукоятки: 2 (с нейтральным положением)
• Количество нормально открытых (НО) контактов: 3
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP65 (защита от пыли и струй воды)
• Габаритные размеры: 88×88 мм
• Климатическое исполнение: У2 (для эксплуатации в помещениях с умеренным климатом)
• Род тока: AC/DC
• Способ монтажа: на монтажную плату (поверхностный)
• Тип рукоятки: поворотная
• Нормативный документ: ТУ 3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-10-PK-R014 монтируется на монтажную плиту или панель щита с помощью крепёжных отверстий по габаритам 88×88 мм. Для установки требуется свободное пространство вокруг устройства - минимум 10–15 мм со всех сторон для теплоотвода и доступа к рукоятке. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2; использование более толстых кабелей недопустимо. Устройство совместимо с другими компонентами серии OptiSwitch 4G, что упрощает сборку унифицированных щитов.

Безопасность и стандарты

Изделие имеет степень защиты IP65, что исключает попадание пыли и защищает от брызг воды - важно для условий цехов, где возможна влажность или запылённость. Конструкция выполнена в закрытом корпусе, предотвращающем случайное прикосновение к токоведущим частям. Соответствует требованиям ТУ 3424-068-05758109-2012. Возможность измерения напряжения между фазами реализуется через доступ к контактным группам при отключенном питании - для этого необходимо использовать тестовые щупы после отключения и проверки отсутствия напряжения.

Преимущества

• Наличие нейтрального положения обеспечивает точный контроль состояния цепи и снижает риск аварийного включения.
• Высокая механическая прочность корпуса и долговечность контактов благодаря качественной сборке КЭАЗ.
• Поддержка как переменного, так и постоянного тока - универсальность для различных типов нагрузок.
• Унифицированная форма и размеры позволяют легко заменить аналогичные модели в существующих щитах.
• Комплектное исполнение - всё необходимое для монтажа включено в поставку, дополнительные детали не требуются.

Ограничения применения

• Не предназначен для частого включения-выключения (не является аппаратом для оперативного управления); рекомендовано не более 10–15 циклов в час.
• Не допускается установка вне помещений или в местах с постоянным воздействием прямой струи воды - даже при IP65 требуется защита от осадков.
• Максимальное сечение кабеля - 2,5 мм2; применение больших проводов вызывает плохой контакт и нагрев.
• Климатическое исполнение У2 ограничивает использование в условиях температур ниже −25 C или повышенной влажности выше 95 %.

Примеры использования

• Переключение направления вращения двигателя трёхфазного конвейера.
• Выбор основного или резервного источника питания в распределительном щите.
• Ручное отключение участка цепи перед обслуживанием оборудования.
• Управление пуском/остановкой насосной группы в системе водоснабжения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 2,5 мм2 может привести к оплавлению зажимов.
• При установке в щит используйте пластиковую рамку или защитный кожух для удобства ручного управления и безопасности персонала.
• При работе с высокими токами регулярно контролируйте температуру контактов - перегрев указывает на слабый контакт или перегрузку.
• Для длительной службы периодически проверяйте затяжку винтов - особенно после первых нескольких включений.
• Артикул 138262 и модель Переключатель кулачковый 4G10-10-PK-R014 имеют одинаковое исполнение - при замене сверьте именно эти данные, а не только серию OptiSwitch 4G.
