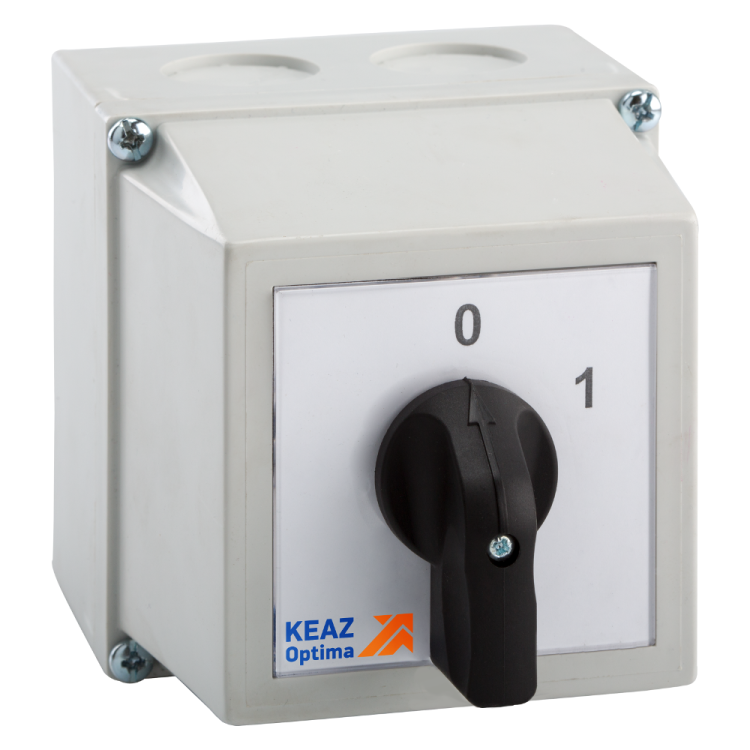

Переключатель кулачковый OptiSwitch 4G16 10 PK R114 КЭАЗ 138274

Переключатель кулачковый 4G16-10-PK-R114 от КЭАЗ Optima - это закрытый трёхполюсный коммутационный аппарат с двумя положениями рукоятки и нейтральным центром, предназначенный для управления цепями переменного и постоянного тока до 690 В и 16 А. Устройство выполнено в компактном корпусе с IP65, подходит для монтажа на панель и вводится в распределительные щиты. Артикул 138274 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G16-10-PK-R114 используется для ручного переключения электрических цепей в режимах «включено–выключено–нейтраль». Он применяется там, где требуется надёжное механическое управление питанием оборудования без автоматизации. Подходит для управления двигателями, нагревателями, светильниками, конвейерами, насосами и другим оборудованием в условиях повышенной запылённости или влажности.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - работает в сетях промышленного и бытового уровня;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Количество полюсов: 3 - контролирует три фазы одновременно;
• Количество положений: 2 (с нейтральным центром) - позволяет полностью отключить цепь в среднем положении;
• Количество НО контактов: 3 - замыкающие контакты активируются в обоих крайних положениях; НЗ контактов нет;
• Степень защиты: IP65 - герметичный корпус защищает от пыли и струй воды;
• Способ монтажа: на монтажную плату - устанавливается через отверстие 100×100 мм;
• Максимальное сечение кабеля: 6 мм2 - подходит для медных проводов до этой величины;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с нормальной влажностью;
• Конструкция: устройство наружного монтажа - корпус выступает за поверхность панели;
• Комплектация: готовый модуль в корпусе - не требует сборки;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российскому техническому регламенту.

Совместимость и монтаж

Переключатель кулачковый 4G16-10-PK-R114 монтируется в распределительный щит через прямоугольное отверстие 100×100 мм. Для крепления используются штатные фиксирующие гайки снаружи. Подключение - винтовое, зажимы рассчитаны на жилы сечением до 6 мм2. Монтаж возможен как в вертикальном, так и горизонтальном положении. Перед установкой проверьте соответствие диаметра отверстия в панели - нестандартные щиты могут потребовать доработки. Устройство не имеет клемм для внешнего соединения - все провода подключаются внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и обеспечивает безопасную эксплуатацию благодаря IP65 - защита от пыли и брызг воды снижает риск короткого замыкания в сложных условиях. Наличие нейтрального положения предотвращает случайное включение. Конструкция исключает доступ к токоведущим частям при установленной рукоятке. Применение в цепях выше 690 В или свыше 16 А недопустимо - это нарушит гарантию и создаёт опасность возгорания.

Преимущества

• Герметичный корпус IP65 - подходит для помещений с высокой влажностью, пылью, мытьём;
• Нейтральное положение - удобно для обслуживания и безопасности при ремонте;
• Жесткая механическая связь - минимизация отказов по сравнению с кнопочными системами;
• Компактный форм-фактор - занимает мало места в щите;
• Готовый к установке модуль - не нуждается в сборке или доп. деталях;
• Совместимость с AC/DC - универсальность для различных типов нагрузок.

Ограничения применения

• Не предназначен для частых переключений - не рассчитан на интенсивную коммутацию (например, более 100 раз в час);
• Отсутствуют НЗ контакты - нельзя использовать для сигнализации или блокировок, требующих размыкающих контактов;
• Не подходит для автоматических систем - требует ручного воздействия;
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков;
• Климат У2 не предусматривает работу при температурах ниже −25C или в агрессивных химических средах.

Примеры использования

• Ручное управление двигателем насоса в водопроводной станции - включить, выключить, перевести в нейтраль для ремонта;
• Выбор режима работы печи: «нагрев», «останов», «обслуживание»;
• Коммутирование трехфазного нагревателя в термической камере;
• Локальный контроль питания конвейера на участке производства;
• Аварийное отключение в цепи освещения на объекте с ограниченным доступом.

Практические советы

• При подключении используйте наконечники на проводах - это повысит контакт и долговечность;
• Обязательно отключите питание перед установкой - даже в нейтральном положении есть потенциал напряжения на входе;
• Проверьте плотность затяжки винтов - переусиливать нельзя, чтобы не повредить пластиковые клеммы;
• Для длительной службы избегайте попадания масла и растворителей на рукоятку - они могут деформировать изоляцию;
• Если в вашем щите нет места под 100×100 мм - выберите другой тип переключателя или сделайте вырез;
• При использовании в цепях с высокими импульсными нагрузками (например, частотные преобразователи) дополнительно установите RC-цепочки для гашения помех.
