Переключатель кулачковый OptiSwitch 4G10 76 U R014 КЭАЗ 144455

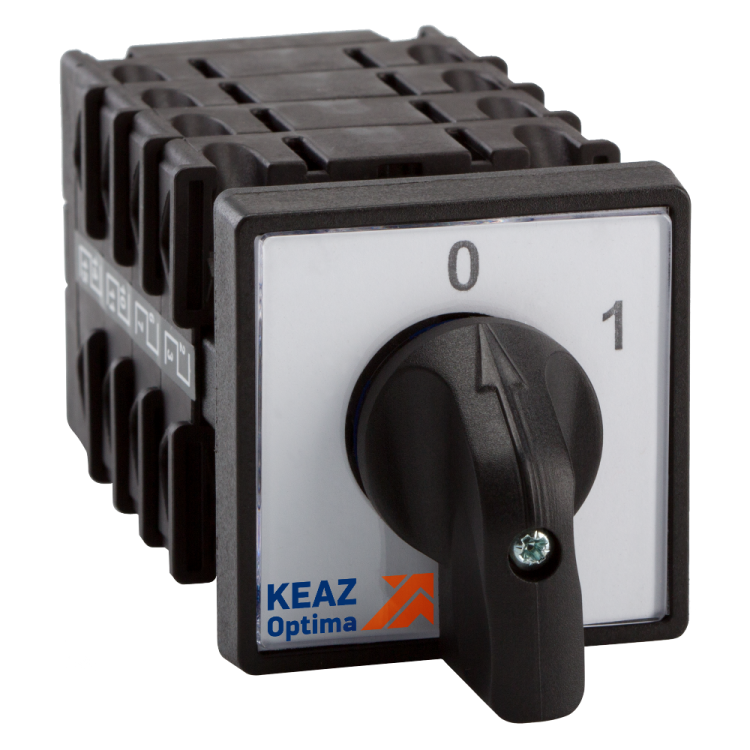

Переключатель кулачковый 4G10-76-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Применяется в системах управления оборудованием, где требуется надёжное переключение с нейтральным положением. Артикул 144455 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-76-U-R014 используется для ручного переключения электрических цепей в три положения: два активных и одно нейтральное. Подходит для управления двигателями, нагревателями, светильниками и другими нагрузками, требующими выбора режима работы. Часто применяется в пультах управления станков, конвейеров, систем автоматизации и распределительных щитах.

Технические характеристики

• Номинальный ток: 10 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - позволяет использовать в сетях высокого напряжения, включая промышленные 380–660 В;
• Количество контактов: 5 полюсов - обеспечивает одновременное переключение пяти цепей;
• Число положений рукоятки: 3 - включает нейтральное положение для безопасного отключения;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Степень защиты IP44 - защищён от брызг воды и предметов более 1 мм, но не предназначена для влагонепроницаемой среды;
• Способ монтажа: на монтажную плату - устанавливается через отверстие 48×48 мм в панели;
• Максимальное сечение кабеля: 2.5 мм2 - допускает подключение медных проводов такого сечения с помощью винтовых зажимов;
• Климатическое исполнение У3 - работает при температуре от −25C до +40C и относительной влажности до 80%;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российскому техническому регламенту.

Совместимость и монтаж

Переключатель кулачковый 4G10-76-U-R014 монтируется в панель через прямоугольное отверстие 48×48 мм. Для установки потребуется предварительно просверлить отверстие и закрепить устройство с помощью фиксирующего крепления сзади. Подключение осуществляется винтовыми зажимами - рекомендуется использовать провода с жилами не более 2.5 мм2. Нельзя применять многожильные провода без наконечников. Перед подключением проверьте соответствие полярности и фазировки, особенно при работе с переменным током и возможностью измерения между фазами.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP44, что исключает попадание крупных частиц и брызг внутрь корпуса. Наличие нейтрального положения снижает риск случайного запуска оборудования. Однако устройство не предназначено для частого переключения под нагрузкой выше 10 А - это может вызвать оплавление контактов. Не используйте в условиях повышенной влажности, пыли или химически агрессивной среде.

Преимущества

• Нейтральное положение обеспечивает безопасное отключение без риска самопроизвольного включения;
• Пять полюсов позволяют управлять несколькими цепями одним движением - экономит место и время;
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях;
• Совместимость с AC/DC делает его универсальным для различных типов нагрузок;
• Компактный форм-фактор 48×48 мм легко интегрируется в стандартные панели управления.

Ограничения применения

• Не подходит для частого переключения под максимальной нагрузкой - срок службы контактов сокращается;
• IP44 недостаточно для помещений с высокой влажностью, мытьём шлангами или на улице;
• Запрещено использование с кабелями сечением больше 2.5 мм2 - есть риск плохого контакта и перегрева;
• Не рассчитан на работу при температурах ниже −25C или выше +40C;
• Не является взрывозащищённым - нельзя применять во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Выбор направления вращения двигателя (вперёд / стоп / назад) на конвейере;
• Переключение режимов нагрева (выкл / слабый / мощный) в термических камерах;
• Ручное управление освещением в двух режимах с возможностью полного отключения;
• Альтернатива кнопкам в системах, где нужна визуальная индикация текущего состояния.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели точно соответствовало габаритам 48×48 мм - иначе устройство не зафиксируется;
• Обязательно используйте наконечники на многожильных проводах - они предотвратят ослабление контакта;
• При подключении к сети 380 В убедитесь, что все фазы правильно распределены по контактам - перепутанная фазировка может повредить оборудование;
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу зажима;
• Регулярно проверяйте состояние контактов при интенсивном использовании - окисление или подгорание требуют замены устройства.
