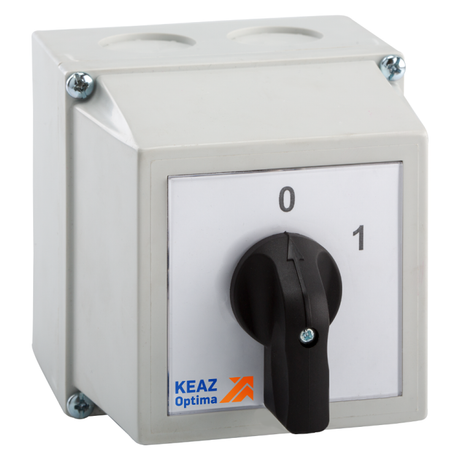

Переключатель кулачковый OptiSwitch 4G16 92 PK R114 КЭАЗ 221354

Переключатель кулачковый 4G16-92-PK-R114 от КЭАЗ - это надёжный четырёхполюсный коммутационный аппарат с двумя рабочими положениями и нейтральным центром, предназначенный для управления цепями переменного и постоянного тока в распределительных щитах. Модель 4G16-92-PK-R114 обеспечивает безопасную коммутацию до 16 А и 690 В, совместима с монтажными платами и имеет степень защиты IP65.

Назначение и область применения

Переключатель кулачковый 4G16-92-PK-R114 используется для ручного переключения электрических цепей в распределительных щитах. Подходит для управления питанием оборудования, изменения направления работы двигателей, перевода систем в режим «выключено» с возможностью быстрого возврата. Применяется в промышленной автоматике, на конвейерах, насосных станциях, в системах управления станками.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно коммутировать четыре независимые цепи;
• Номинальный ток: 16 А - максимальный допустимый ток при длительной работе;
• Номинальное напряжение: 690 В - работает как в сетях переменного (AC), так и постоянного (DC) тока;
• Количество положений: 2 рабочих + 1 нейтральное - рукоятка фиксируется в трёх позициях: «вкл-1», «выкл», «вкл-2»;
• Количество контактов: 4 нормально открытых (НО), 0 нормально закрытых (НЗ) - замыкаются только при повороте рукоятки в одно из двух положений;
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления;
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов;
• Максимальное сечение кабеля: 6 мм2 - подходящий диапазон для медных жил сечением до 6 мм2;
• Размер передней панели: 100×100 мм - стандартный габарит для установки в шкафы с соответствующими отверстиями;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и в условиях повышенной влажности;
• Конструкция: поверхностный монтаж на монтажную плиту - не требует глубокой посадки в стенку шкафа;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российским техническим условиям.

Совместимость и монтаж

Переключатель кулачковый 4G16-92-PK-R114 монтируется на монтажную плату через отверстия 100×100 мм. Для установки требуется предварительно вырезать проём в лицевой панели шкафа. Корпус устройства плотно прилегает к поверхности, что исключает люфт. Винтовые зажимы позволяют подключить кабели сечением до 6 мм2 - не используйте более толстые провода, чтобы избежать повреждения контактных групп. Перед монтажом проверьте соответствие размера отверстия и толщины панели - устройство не предназначен для встраивания в толстостенные корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP65, что делает его пригодным для использования в помещениях с высокой запылённостью или риском попадания брызг. Наличие нейтрального положения снижает вероятность случайного включения. Работа с устройством должна осуществляться при отключенном питании - переключатель не является устройством защиты от перегрузки или короткого замыкания.

Преимущества

• Чёткая механическая фиксация в трёх позициях - минимизирует риск неверного положения;
• Высокая степень защиты IP65 - подходит для сложных условий эксплуатации;
• Поддержка AC/DC - универсальность для различных типов нагрузок;
• Наличие нейтрального положения - позволяет безопасно отключать цепи без риска аварийного включения;
• Компактный форм-фактор 100×100 мм - легко интегрируется в стандартные щитовые решения;
• Производитель КЭAZ - известный российский бренд с долгой историей производства промышленной аппаратуры.

Ограничения применения

• Не предназначен для частого включения-выключения - не имеет дугогашения, не рекомендован для управляемых нагрузок выше 16 А;
• Отсутствуют НЗ-контакты - нельзя использовать для схем, где нужна блокировка по принципу «замкнуто при выключении»;
• Не подходит для установки в открытом воздухе без дополнительной защиты - IP65 не гарантирует герметичность при длительном воздействии дождя или сильного потока воды;
• Не имеет встроенной защиты от перегрузки - обязательно использование внешних автоматических выключателей или предохранителей;
• Максимальное сечение кабеля 6 мм2 - не подходит для мощных линий свыше 16 А, требующих больших жил.

Примеры использования

• Выбор направления вращения двигателя: два положения - «вперёд» и «назад», нейтральное - «останов»;
• Переключение питания между основным и резервным источником в малых щитах;
• Ручное управление нагревательными элементами в термокамерах;
• Активация/деактивация системы освещения в производственных зонах с необходимостью точного контроля.

Практические советы

• При монтаже затягивайте винты равномерно - переусиливать нельзя, иначе повредится пластиковая колодка;
• Проверяйте целостность контактов после первого включения - при большой индуктивной нагрузке возможна микросварка;
• Для увеличения срока службы не применяйте переключатель в качестве частотного регулятора - он не рассчитан на импульсные нагрузки;
• Если в вашей схеме нужны НЗ-контакты - выбирайте другую модель серии OptiSwitch 4G, например, с пометкой «NO+NC»;
• Обязательно указывайте на панели текущее положение рукоятки - особенно важно при обслуживании несколькими операторами.
