Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм карбон SE ATN001073 APC

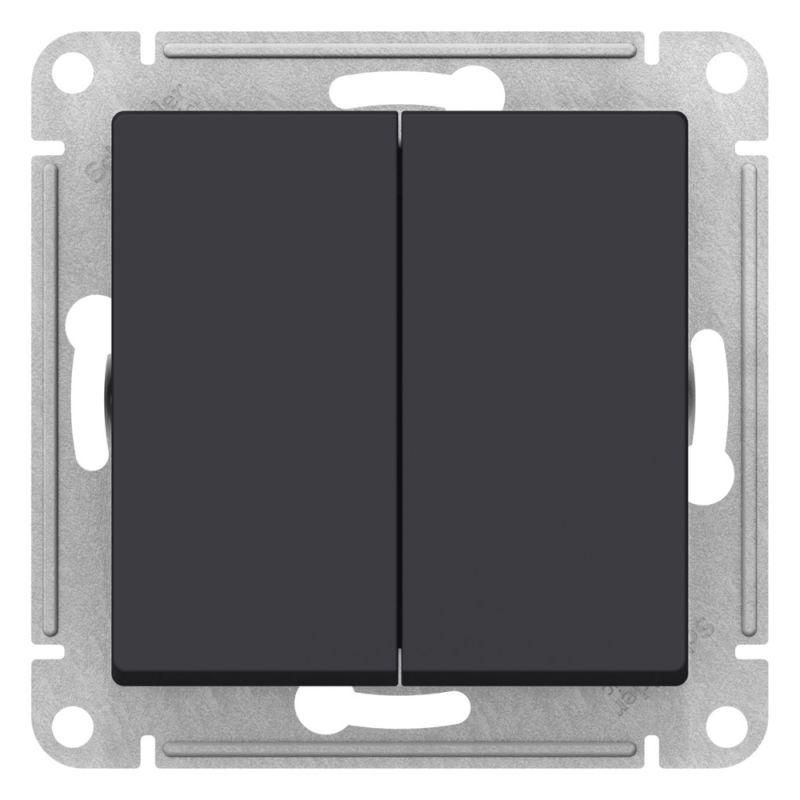

Переключатель перекрестный 2-клавишный SE (Потенциал) артикул atn001073 - надёжный коммутационный элемент для управления освещением из трёх и более мест. Механизм серии AtlasDesign выполнен в стильном темно-сером исполнении «карбон» и предназначен для скрытой установки в стандартные монтажные коробки.

Назначение и область применения

Этот переключатель используется в сложных схемах управления светом, где требуется включать и выключать один источник освещения из трёх и более точек - например, в длинных коридорах, многоэтажных домах, на лестницах или в больших залах. Он работает в паре с двумя проходными переключателями, образуя так называемую «перекрёстную» схему. Подходит для бытовых и легкопромышленных объектов с нагрузкой до 10 А.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2 (два независимых контакта)
• Тип управления: клавишный, механический
• Способ монтажа: скрытый (встраиваемый в стену)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: темно-серый («карбон»)
• Габариты: 71×71×40 мм
• Тип крепления: винтовое, с усиленными монтажными лапками
• Подсветка: не предусмотрена
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется через два винта на боковых лапках - они усилиены для предотвращения проворачивания и деформации при затяжке. Переключатель atn001073 устанавливается в рамочные системы серии AtlasDesign, в том числе в сочетании с другими элементами этой же линейки. Для работы в схеме с тремя точками управления необходимы два проходных переключателя и один перекрёстный - именно этот элемент занимает промежуточное положение между ними. Не требует специальных инструментов: достаточно отвертки и базового опыта монтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и общественных помещениях. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому применение в ванных, банях, на улице запрещено. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную и долговечную фиксацию в коробке, исключая люфт и шум при работе
• Пластик ABS устойчив к царапинам, выцветанию и воздействию УФ-излучения - сохраняет внешний вид даже при длительной эксплуатации
• Совместим с системой AtlasDesign - позволяет собирать единый дизайн интерьера с розетками, выключателями и декоративными рамками
• Компактные габариты позволяют использовать в ограниченных пространствах
• Производится компанией Systeme Electric - преемником технологий Schneider Electric, с проверенной надёжностью

Ограничения применения

• Не предназначен для влажных помещений (ванна, душ, бассейн) - степень защиты IP20 недостаточна
• Не поддерживает подсветку - если нужна подсветка клавиш, необходимо выбирать другую модель
• Не рассчитан на управление мощными нагрузками свыше 10 А (например, мощные нагреватели, насосы)
• Требует обязательного использования с проходными переключателями - сам по себе не создаёт функциональную схему

Примеры использования

• Освещение в длинном коридоре дома - три точки управления: вход, середина, выход
• Лестница в двухэтажном доме - включение света снизу, на площадке и сверху
• Зал с несколькими входами - управление светом с каждой двери
• Офисные помещения с зонированием - включение света в нескольких секциях из разных точек

Практические советы

• При замене старого переключателя внимательно сверьте схему подключения - перекрёстный элемент имеет четыре клеммы, а не две
• Проверьте глубину монтажной коробки: минимальная рекомендованная - 40 мм, чтобы механизм свободно поместился
• Не используйте силовые инструменты при затяжке винтов - можно повредить пластиковые лапки
• Если планируете модульную систему - выбирайте рамки и декоры из той же серии AtlasDesign для единого дизайна
• Переключатель SE atn001073 не является проходным - он всегда устанавливается между двумя проходными устройствами
