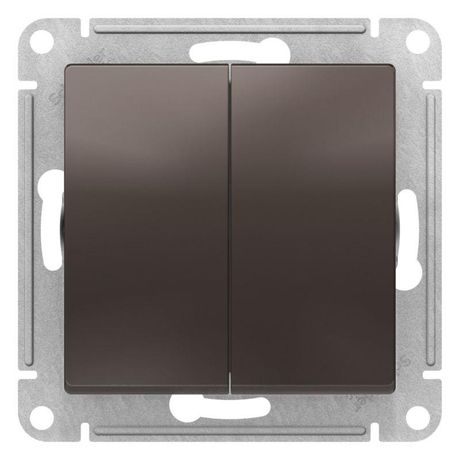

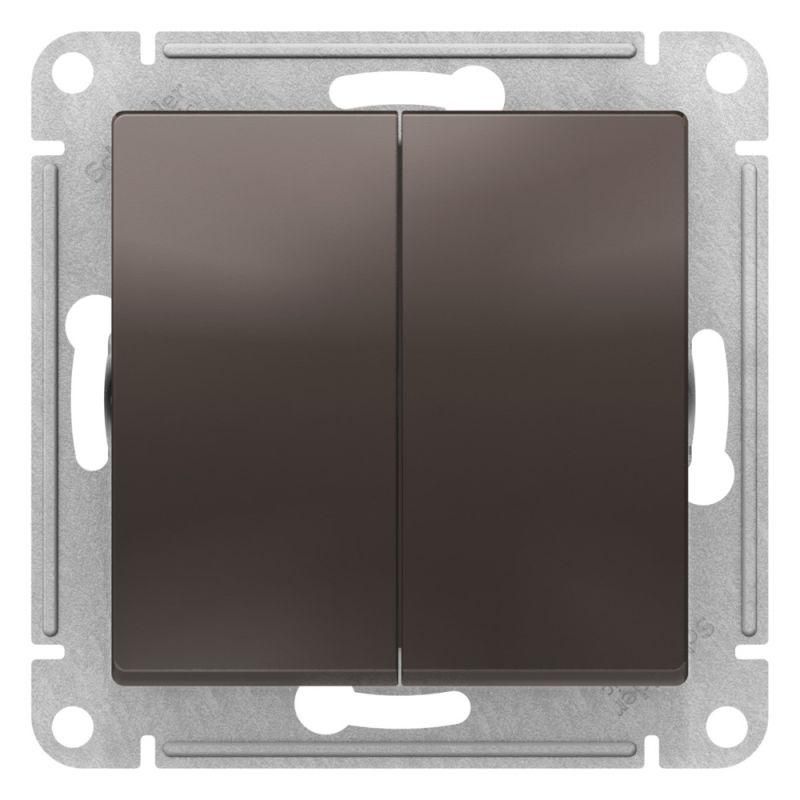

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм мокко SE ATN000673 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn000673 - это надежный механизм для организации сложных схем управления освещением в двух точках. Подходит для установки в скрытую проводку, отличается прочным корпусом и совместимостью с рамочной системой AtlasDesign.

Назначение и область применения

Этот переключатель используется в схемах управления светом из трех и более мест - например, в длинных коридорах, лестницах или спальнях с выходом из двух сторон. Он работает как промежуточный элемент между двумя проходными выключателями. Применяется в жилых домах, офисах, общественных зданиях. Не предназначен для управления силовым оборудованием - только для осветительных нагрузок до 10 А.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2
• Тип управления: клавишный, механический
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Цвет: коричневый (мокко)
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Подсветка: отсутствует
• Тип крепления: винтовое
• Способ монтажа: скрытый (в монтажную коробку)
• Комплектация: механизм с защитной крышкой

Совместимость и монтаж

Механизм designed для установки в стандартные монтажные коробки глубиной от 40 мм. Совместим со всеми рамками серии AtlasDesign. Крепление осуществляется через винты на усиленных монтажных лапках - они обеспечивают плотную фиксацию даже в старых или немного расширенных коробках. Для подключения используются клеммы под медные провода сечением до 2,5 мм2. Перед монтажом обязательно отключите питание. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Материал корпуса - безгалогенный, что снижает риск выделения токсичных веществ при перегреве. Номинальный ток 10 А обеспечивает безопасную работу с типовой осветительной нагрузкой. Не предназначено для использования во влажных помещениях - IP20 не защищает от брызг и влаги.

Преимущества

• Усиленные монтажные лапки - меньше люфта и шума при работе
• ABS-пластик устойчив к царапинам и длительному воздействию света - сохраняет внешний вид годами
• Чёткая тактильная реакция клавиш - удобно использовать в темноте
• Совместимость с серийной системой AtlasDesign - легко заменить или дополнить другими элементами
• Отсутствие подсветки - исключает паразитные токи и помехи в чувствительных схемах

Ограничения применения

• Не применяется в помещениях с высокой влажностью - банях, саунах, на улице
• Не подходит для управления мощными нагревательными приборами, насосами или двигателями - максимальная нагрузка 10 А (~2,2 кВт)
• Требует наличия проходных переключателей на концах схемы - сам по себе не управляет светом из одной точки
• Не имеет индикации состояния - нельзя определить, включен ли свет, не глядя на лампу

Примеры использования

• Лестница в два этажа - один переключатель у входа, второй на верхнем этаже, третий - в середине (этот механизм)
• Длинный коридор с выходами в две комнаты - управление светом с обоих концов
• Спальня с двумя выходами - включение/выключение света у кровати и у двери

Практические советы

• При замене старого переключателя проверьте, чтобы новый имел те же контакты - этот механизм использует схему 2 x сх. 7
• Посадочный размер 71×71 мм - убедитесь, что ваша монтажная коробка не меньше этого размера
• Если планируете использовать в многоквартирном доме - выбирайте именно эту модель: она совместима с большинством существующих рамочных систем AtlasDesign
• Не затягивайте винты слишком сильно - пластик может деформироваться
• Для долговечности не используйте в средах с частыми перепадами температур выше +40 C
