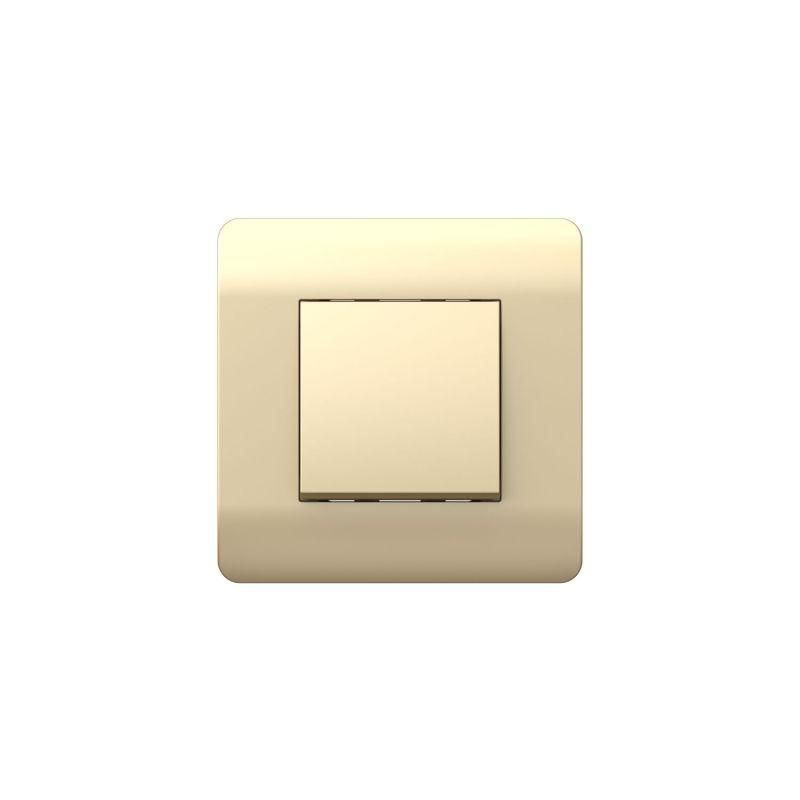

Переключатель перекрестный 1-клавишный, 10А, шампань(NEW3-E) | 431384 CHINT

Переключатель перекрестный 1-клавишный 10А шампань от CHINT (артикул 431384) предназначен для коммутации освещения в сложных схемах управления - например, когда свет нужно включить или выключить из трёх и более мест. Материал корпуса - прочный поликарбонат, цвет - шампань, что позволяет легко интегрировать устройство в интерьеры с нейтральной палитрой.

Назначение и область применения

Этот переключатель используется в схемах с несколькими точками управления одним источником света - например, на лестницах, длинных коридорах, спальнях с выходами из двух сторон. Он работает как часть системы с двумя проходными переключателями и одним перекрёстным. Подходит для бытовых и легких коммерческих объектов: жилые дома, гостиницы, офисы. Не предназначен для управления силовым оборудованием - только для освещения до 10 А.

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую можно безопасно коммутировать;
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока;
• Тип управления: одноклавишный механический переключатель - простое нажатие для изменения состояния цепи;
• Способ монтажа: скрытая установка - монтируется в подрозетник стандартной глубины 40–45 мм;
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и перегреву;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12 мм, но не от воды и пыли;
• Цвет: шампань - матовый, близкий к белому с лёгким золотистым оттенком, гармонирует с большинством декоров.

Совместимость и монтаж

Переключатель перекрестный 1-клавишный 10А шампань совместим со всеми стандартными подрозетниками диаметром 68 мм и фиксируется с помощью распорных лапок. Для работы требуется подключение к двум проходным переключателям - он не функционирует самостоятельно. Клеммы предназначены для проводов сечением 0,5–2,5 мм2. Установка требует знания схемы трёхточечного управления: три провода на вход/выход (L1, L2, L3), один общий - не путать с проходными. Нельзя использовать вместо обычного или проходного переключателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Компоненты сертифицированы для работы в условиях нормальной температуры от –25C до +40C. Отсутствие защиты от влаги (IP20) делает применение вне помещений недопустимым. Не рекомендовано использование в помещениях с высокой влажностью - банях, саунах, подвалах без вентиляции.

Преимущества

• Высокая надёжность контактов благодаря медным пластинам с серебряным покрытием - снижает нагрев и окисление;
• Удобная клавиша с чётким тактом - не «проваливается» и не заедает даже после тысяч циклов;
• Гладкая поверхность корпуса легко моется, не собирает пыль и грязь;
• Цвет шампань не выгорает на солнце и не желтеет со временем, как дешёвый белый пластик.

Ограничения применения

• Не применяется в качестве единственного переключателя - обязательно нужен комплект с проходными;
• Запрещено подключать мощные нагрузки выше 2,5 кВт (например, обогреватели, насосы);
• Не подходит для установки во влажных средах, на улице, в подземных парковках;
• Не совместим с системами автоматизации (умный дом) без внешних модулей - только ручное управление.

Примеры использования

• Лестница между этажами: включить свет внизу, выключить наверху, снова включить на площадке;
• Длинный коридор с тремя выходами - управление светом с каждого конца и посередине;
• Спальня с двумя дверями: включить свет у входа, выключить у кровати, вернуться к свету через вторую дверь.

Практические советы

• При замене старого переключателя проверьте маркировку проводов - L1, L2, L3 должны точно совпасть с новым устройством;
• При монтаже используйте тестер - убедитесь, что питание отключено и нет напряжения на контактах;
• Если свет не включается при правильном подключении - проверьте целостность проходных переключателей; они часто выходят из строя первыми;
• Выбирая цвет, учтите, что шампань менее заметен на стене, чем белый - лучше сочетается с деревянными и тёплыми отделками;
• Для долгой службы не допускайте перегрузки - даже если нагрузка чуть выше 10 А, контакт будет перегреваться и окисляться.
