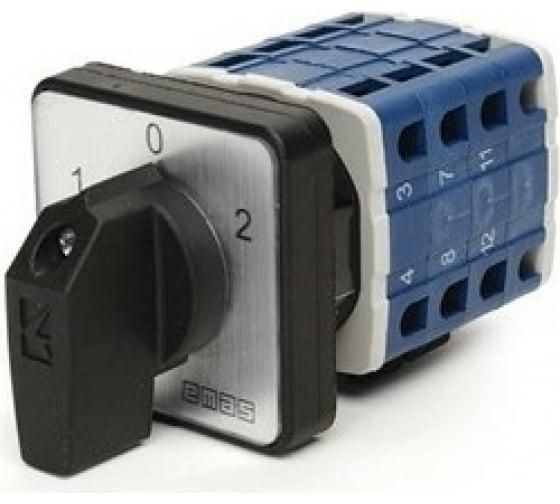

Переключатель полюсов 10А (1-0-2) 60 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA010KD334S EMAS

Переключатель полюсов реверсивный трехфазный (1-0-2) 10А от бренда EMAS - устройство для переключения направления вращения трёхфазного электродвигателя с центральным положением «выключено». Артикул psa010kd334s предназначен для ручного управления в условиях, где требуется безопасная остановка перед сменой направления.

Назначение и область применения

Этот переключатель позволяет изменить порядок фаз в трёхфазной сети, что меняет направление вращения двигателя. Положение «1» - вращение вперёд, «0» - выключенное состояние, «2» - вращение назад. Подходит для оборудования, требующего реверса: насосов, транспортеров, лебёдок, станков с ЧПУ, вентиляторов с возможностью обратного хода. Устройство устанавливается в распределительных щитах или на пультах управления.

Технические характеристики

• Номинальный ток: 10 А
• Тип переключения: реверсивный, три положения (1-0-2)
• Число полюсов: 3 (трёхфазный)
• Рабочее напряжение: до 500 В переменного тока (AC)
• Механическая износостойкость: рассчитана на многократные переключения
• Конструкция: рычажный механизм с фиксацией в каждом положении

Совместимость и монтаж

Переключатель psa010kd334s совместим с клеммами и проводами сечением до 2,5 мм2. Монтаж осуществляется на DIN-рейку 35 мм или через крепёжные отверстия на корпусе. Каждый полюс имеет три входа/выхода: «вход», «ноль», «выход» - необходимо соблюдать правильную коммутацию фаз A, B, C. Перед подключением отключите питание и проверьте соответствие схемы подключения в документации производителя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-3 для коммутационных аппаратов. Конструкция исключает одновременное замыкание контактов в положениях «1» и «2» - предотвращает короткое замыкание при переключении. Наличие механической блокировки делает работу безопаснее, особенно при частых реверсах.

Преимущества

• Физическая блокировка между положениями «1» и «2» - исключает случайное включение обоих направлений сразу
• Чёткая фиксация каждого положения - снижает риск некорректного переключения
• Высокая надёжность контактов при работе с индуктивными нагрузками (электродвигатели)
• Простота обслуживания: доступ к контактам при необходимости замены

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• Не рекомендован для частого переключения более 30 раз в час - высокий износ контактов
• Не защищён от внешних воздействий (IP-класс не указан); требует установки в закрытом щите
• Не подходит для работы с постоянным током (DC) - только переменный ток AC

Примеры использования

• Лебёдка: перемещение груза вверх и вниз
• Конвейер: реверс для устранения западаний
• Станок с шпинделем: смена направления вращения для обработки деталей
• Вентиляционная система: принудительная очистка воздуховодов путём изменения потока

Практические советы

• Перед каждым реверсом обязательно переводите переключатель в положение «0» - это продлевает срок службы контактов и повышает безопасность
• Проверяйте плотность затяжки клемм после первого включения - нагрев может вызвать ослабление соединений
• Избегайте установки рядом с источниками вибраций - это может спровоцировать самопроизвольное переключение
• Для систем с частыми реверсами используйте дополнительную защиту (магнитный пускатель + тепловое реле) - переключатель psa010kd334s не является полноценным пускателем
