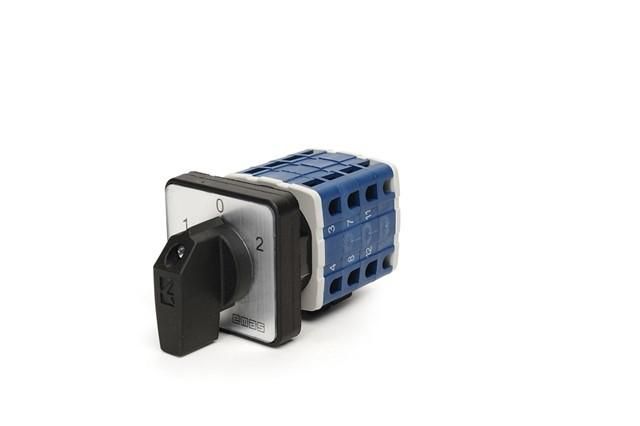

Переключатель реверсивный EMAS трехфазный 1-0-2 20 А EMAS PSA020KD334S

Переключатель реверсивный трехфазный (1-0-2) 20А от EMAS (артикул psa020kd334s) - это механическое устройство для безопасной смены направления вращения трёхфазного двигателя, а также полного отключения питания. Подходит для промышленного оборудования, где требуется надёжная и долговечная коммутация без автоматических элементов.

Назначение и область применения

Переключатель реверсивный трехфазный (1-0-2) 20А используется для ручного переключения фаз местами, что меняет направление вращения трёхфазного электродвигателя. Положение “0” полностью от disconnect питание. Применяется там, где нужна простая, но надёжная управляемость: насосы, вентиляторы, конвейеры, компрессоры, станки с реверсом. Может служить главным выключателем группы оборудования или управляющим элементом в цепях сигнализации и контроля.

Технические характеристики

• Номинальный ток: 20 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 20 А
• Степень защиты лицевой части: IP54 (защита от пыли и брызг воды) и IP56 (дополнительно - мощный струйный поток воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Рабочая температура: от –5 C до +40 C
• Конструкция: бакелитовый корпус, без внутреннего энергопотребления
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Устройство рассчитано на монтаж в распределительном щите или на стену. Клеммы подходят для проводов сечением до 16 мм2. Для подключения используются три входа и три выхода - каждый фазный контакт имеет парную зажимную систему. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места вокруг аппарата для обеспечения теплоотвода. Установка возможна только в вертикальном положении. Нельзя использовать в условиях повышенной вибрации без демпферов - удары могут повредить механизм переключения.

Безопасность и стандарты

Переключатель реверсивный трехфазный (1-0-2) 20А сертифицирован по TS EN 60947-3 - международному стандарту для коммутационных аппаратов низковольтного управления. Защита IP54/IP56 позволяет применять его в помещениях с высокой запылённостью или влажностью, в том числе на открытых площадках под навесом. Отключение происходит исключительно за счёт механического контакта - нет риска зависания или самопроизвольного включения. Обязательно используйте замок или предохранительный колпачок, чтобы случайно не перевести рычаг в режим реверса во время работы.

Преимущества

• Не требует внешнего питания - работает purely механически, что делает его отказоустойчивым даже при авариях сети
• Высокий ресурс: более 50 тысяч рабочих циклов при максимальной нагрузке
• Изолированный бакелитовый корпус снижает риск пробоя и теплового воздействия
• Эргономичная ручка удобна для быстрого переключения даже в перчатках
• Чётко выраженные позиции “1”, “0”, “2” - исключают путаницу при работе
• Поддерживает одновременную работу нескольких цепей: силовая, управляющая, сигнальная

Ограничения применения

• Не предназначен для частого включения/выключения (более 10–15 раз в час) - это снизит срок службы
• Запрещено использование вне диапазона температур (-5…+40C): холод ниже допустимого вызывает хрупкость материалов, жара выше - деформацию
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита Ex
• Не подходит для автоматизации: не имеет дистанционного управления или интерфейсов связи
• Нельзя применять в сетях с частотой отличной от 50 Гц - это влияет на срабатывание контактов

Примеры использования

• Оборудование на пищевых производствах: реверсивные конвейеры для перемещения продуктов в обоих направлениях
• Цеха металлообработки: шлифовальные и сверлильные станки с необходимостью изменения направления движения стола
• Грузоподъёмники и подъемники: управление движением платформы вверх/вниз через ручной реверс
• Вентиляционные системы: изменение направления воздушного потока в зависимости от сезона
• Автоматические ворота и шлюзы: ручной реверс при заклинивании или необходимости экстренной остановки

Практические советы

• Выбирая переключатель, убедитесь, что ваш двигатель не превышает 20 А - даже если он в теории входит в диапазон 10–120 А, конкретная модель psa020kd334s оптимизирована именно для 20 А
• При монтаже всегда отключайте питание и применяйте Lock-Out Tag-Out процедуры
• Проверяйте плотность затяжки клемм каждые 6 месяцев - особенно после первых 100 циклов
• Для длительной эксплуатации в пыльных условиях периодически протирайте поверхность устройства сухой мягкой тканью
• Если планируете использовать несколько таких переключателей рядом - оставляйте между ними зазор не менее 5 см для лучшей вентиляции
• Не заменяйте оригинальную ручку - она прошла тестирование на усилие и угол поворота, совпадающий с конструкцией механизма внутри
