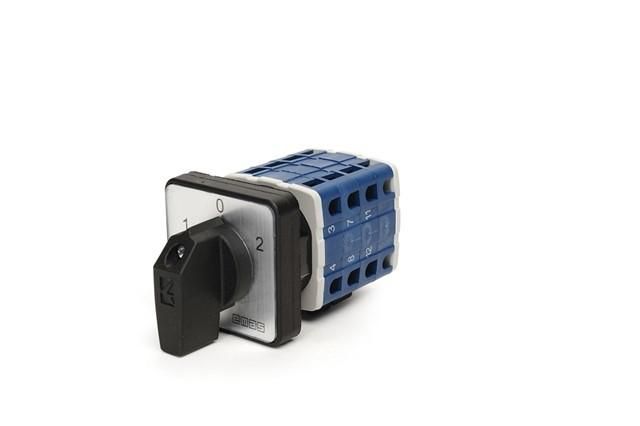

Переключатель полюсов реверс. трехфазный (1-0-2) 32А EMAS PSA032KD334S

Переключатель полюсов реверсивный трехфазный (1-0-2) 32А от EMAS (артикул psa032kd334s) предназначен для безопасной коммутации трёхфазных электродвигателей с возможностью изменения направления вращения через нейтральное положение. Устройство работает без внешнего питания, надёжно управляет нагрузками до 32 А и применяется в промышленном оборудовании.

Назначение и область применения

Переключатель полюсов реверсивный трехфазный (1-0-2) 32А используется для ручного переключения направления вращения трёхфазных электродвигателей. Положение “1” - вращение в одну сторону, “0” - отключение, “2” - в противоположную сторону. Подходит для управления насосами, вентиляторами, конвейерами, станками и другим оборудованием, где требуется изменение направления движения. Может применяться как главный выключатель или групповой коммутирующий элемент в системах управления и сигнализации.

Технические характеристики

• Номинальный ток: 32 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный режим эксплуатации: от –5 C до +40 C
• Конструкция: бакелитовый корпус, эргономичная ручка
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Устройство совместимо с любыми трёхфазными силовыми цепями, соответствующими заявленным параметрам тока и напряжения. Для монтажа требуется закрепить переключатель на DIN-рейке или плоской поверхности с помощью предусмотренных крепёжных отверстий. Клеммы рассчитаны на провода сечением до 16 мм2. Перед подключением убедитесь, что контакты находятся в положении “0”. Нельзя использовать для автоматического управления - только ручное переключение. Обязательно отключите питание перед обслуживанием.

Безопасность и стандарты

Переключатель полюсов реверсивный трехфазный (1-0-2) 32А сертифицирован по стандарту TS EN 60947-3, который регламентирует требования к коммутационным аппаратам для низковольтных сетей. Защита IP54/IP56 обеспечивает работу в условиях повышенной запылённости и воздействия струй воды - идеально для цехов и открытых площадок. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют безопасность при случайных контактах с корпусом.

Преимущества

• Не требует внешнего питания - полностью механическое действие
• Высокая долговечность благодаря ресурсу более чем в 50 тысяч циклов
• Интуитивная ручка с чёткими фиксированными позициями (“1”, “0”, “2”) снижает риск ошибки
• Компактный бакелитовый корпус экономит место в щитах
• Поддерживает широкий диапазон рабочих токов - можно заменить на аналог меньшей мощности без замены корпуса

Ограничения применения

• Не автоматизации - нельзя подключать к PLC или датчикам
• Запрещено использование вне температурного диапазона –5…+40 C
• Не рекомендован для частых переключений чаще 10 раз в час - это снизит срок службы
• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита
• Не допускается эксплуатация при наличии конденсата внутри устройства - необходимо обеспечивать вентиляцию

Примеры использования

• Реверсирование двигателя лебёдки на производстве
• Выбор направления движения конвейера в пищевой промышленности
• Переключение вращения вентилятора системы охлаждения
• Обслуживание станков ЧПУ с необходимостью смены направления шпинделя
• Групповое управление несколькими маломощными двигателями через один переключатель

Практические советы

• При выборе модели проверьте соответствие вашего тока нагрузки значению 32 А - если нагрузка выше, используйте переключатель большего класса
• Учитывайте посадочные размеры корпуса - он имеет жестко заданную форму, не все рамки подходят
• Для длительной эксплуатации периодически осматривайте контактную группу на наличие нагара - особенно при работе с индуктивными нагрузками
• При монтаже в щитах с другими аппаратами оставляйте зазор не менее 5 см вокруг для лучшего теплоотвода
• Фиксируйте ручку в положении “0” при проведении работ - предотвращает случайное включение
• Артикул psa032kd334s - единственный вариант этой модели в линейке EMAS; другие номера не являются аналогами
