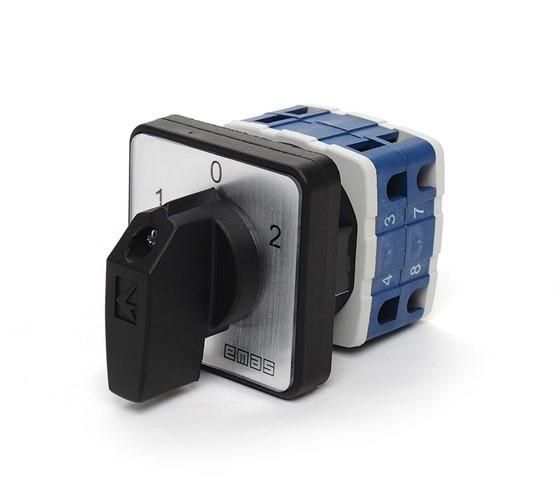

Переключатель реверсивный EMAS 25А 1-0-2 двухфазный EMAS PSA025KD234S

Переключатель реверсивный двухфазный (1-0-2) 25А от бренда EMAS с артикулом psa025kd234s предназначен для переключения направления вращения электродвигателя в двухфазной сети. Устройство обеспечивает надёжную коммутацию при нагрузках до 25 А и защищено от пыли и влаги.

Назначение и область применения

Переключатель реверсивный двухфазный (1-0-2) 25А используется для изменения направления вращения двигателей в системах, где требуется реверс - например, на конвейерах, насосах, вентиляторах, станках с ЧПУ. Он позволяет безопасно отключить питание (положение “0”) и перевести двигатель в противоположное направление (положения “1” и “2”). Подходит для установки в распределительных щитах, на пультах управления и в условиях средней запылённости.

Технические характеристики

• Номинальный ток: 25 А (при Ue = 400 В переменного тока)
• Напряжение: 400 В переменного тока
• Отключающая способность: 3 кА
• Механическая стойкость: не менее 100 000 циклов включения/выключения
• Электрическая стойкость: не менее 50 000 операций под нагрузкой
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Рабочий температурный диапазон: от –5 C до +40 C
• Изоляционное сопротивление: ≥10 МОм (измерение на 500 В постоянного тока)
• Сопротивление контактных соединений: ≤15 мОм
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты

Совместимость и монтаж

Переключатель реверсивный двухфазный (1-0-2) 25А совместим с проводами сечением до 6 мм2. Клеммы рассчитаны на зажим винтом. Для монтажа требуется панель толщиной до 8 мм - устройство фиксируется через два крепёжных отверстия. Обязательно соблюдайте полярность при подключении: входные и выходные фазы должны соответствовать схеме реверса двигателя. Не допускается установка в местах с постоянным воздействием прямых струй воды или высокой влажностью - даже при IP54 возможна коррозия при длительном контакте с жидкостью.

Безопасность и стандарты

Переключатель реверсивный двухфазный (1-0-2) 25А соответствует требованиям безопасности по ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное одновременное замыкание положений “1” и “2”, что предотвращает короткое замыкание при переключении. Применение устройства вне указанных условий (температура, напряжение, ток) нарушает гарантию и создаёт риск возгорания.

Преимущества

• Высокая механическая долговечность - подходит для частого реверсирования
• Защита IP54 снижает необходимость в дополнительных корпусах при установке в помещениях с пылью или влажностью
• Чёткая фиксация трёх позиций (“1”–“0”–“2”) исключает неверное положение
• Низкое сопротивление контактов минимизирует нагрев при работе

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности и хрупкость пластиков
• Не рекомендуется использовать в сетях постоянного тока - характеристики рассчитаны только на переменный ток 400 В
• Номинальный ток 25 А - нельзя применять для двигателей с пусковым током свыше 100 А без дополнительной защиты (например, автоматического выключателя)
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex

Примеры использования

• Реверсивная лебёдка на складе - переключение между подъёмом и опусканием груза
• Циркулярная пила с функцией обратного движения для снятия заклинившего материала
• Ленточные конвейеры, требующие смены направления перемещения
• Вентиляционные системы с режимом продувки

Практические советы

• Перед первым включением проверьте, что переключатель находится в положении “0” - так вы избежите резкого старта двигателя
• При монтаже используйте термостойкий кабель с медными жилами - алюминий может ослабнуть при многократных циклах
• Регулярно осматривайте контакты на наличие окисления - особенно в условиях повышенной влажности
• Если двигатель часто перегружается, установите перед переключателем тепловое реле - он сам не защищает от перегрузки
• Запрещено отключать нагрузку под током - всегда останавливайте двигатель перед переводом в “0”
