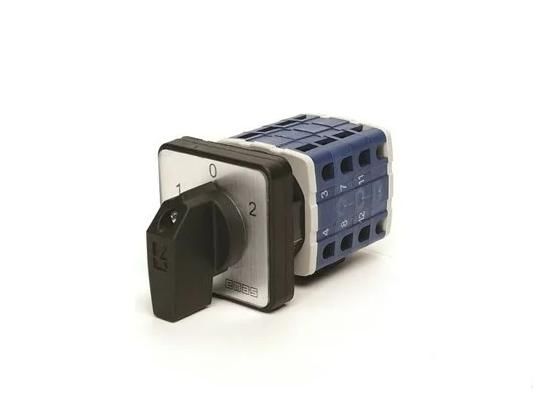

Переключатель реверсивный EMAS 25А 1-0-2 четырехфазный EMAS PSA025KD434S

Переключатель реверсивный четырехфазный (1-0-2) 25А от EMAS с артикулом psa025kd434s - это механическое устройство для реверса и отключения трёхфазных электродвигателей в промышленных системах. Он не потребляет энергию, надёжно управляет направлением вращения и обеспечивает безопасную коммутацию при рабочих токах до 25 А.

Назначение и область применения

Переключатель реверсивный четырехфазный (1-0-2) 25А предназначен для изменения направления вращения трёхфазных электродвигателей путём перестановки фаз. Устройство имеет три положения: «вперёд» (1), «выкл» (0), «назад» (2). Применяется там, где требуется ручной контроль за направлением движения - например, на конвейерах, насосах, лебёдках, станках с ЧПУ и других механизмах с реверсивным приводом. Может использоваться как главный выключатель или групповой коммутатор для цепей управления, сигнализации и измерений.

Технические характеристики

• Номинальный ток: 25 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/отключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 25 А
• Степень защиты лицевой части: IP54 (защита от пыли и брызг воды) и IP56 (защита от мощных струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока
• Рабочая температура: от –5 C до +40 C
• Корпус: бакелитовый, компактный, устойчивый к механическим воздействиям
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель реверсивный четырехфазный (1-0-2) 25А монтируется на DIN-рейку или плоскую поверхность через крепёжные отверстия в корпусе. Подключение осуществляется к клеммам с зажимами для проводов сечением до 16 мм2. Для работы с двигателями выше 25 А необходимо использовать контакторы или магнитные пускатели - сам переключатель не рассчитан на пусковые токи. Кабельные входы должны быть герметично закрыты, особенно при использовании в условиях повышенной влажности. Эргономичная ручка позволяет легко переключать положения даже в перчатках.

Безопасность и стандарты

Изделие соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 предотвращает попадание пыли и воды внутрь устройства, что снижает риск замыканий. Диэлектрическая прочность и высокое сопротивление изоляции обеспечивают безопасную работу при колебаниях напряжения. Переключатель не содержит активных элементов - он полностью механический, поэтому исключён риск перегрева от собственного энергопотребления.

Преимущества

• Нет необходимости в внешнем питании - работает purely механически
• Высокая долговечность: более 50 тысяч циклов при нагрузке
• Чёткое позиционирование с фиксацией в каждом режиме (1-0-2)
• Устойчивость к запылению и влаге благодаря IP54/IP56
• Компактный размер и универсальный крепёж упрощают интеграцию в шкафы
• Поддержка широкого диапазона токов (до 120 А) позволяет применять один тип переключателя в нескольких проектах

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение
• Не рассчитан на частые пуски двигателя; пусковые токи свыше 25 А требуют дополнительной защиты (например, контактора)
• Запрещено использование при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материала корпуса
• Не следует применять в средах с агрессивными химическими веществами - бакелит не устойчив к растворителям и кислотам
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Реверсивный конвейер в пищевой промышленности - переключение между движением вперёд и назад для очистки или перемещения продукта
• Лебёдка на строительной площадке - управление подъёмом и опусканием груза
• Циркулярная пила с функцией реверса - изменение направления вращения диска для смены режима реза
• Насосная станция - переключение между основным и резервным насосом через реверсивную схему

Практические советы

• Выбирая переключатель реверсивный четырехфазный (1-0-2) 25А, проверьте соответствие тока нагрузки - если двигатель потребляет больше 25 А, используйте этот переключатель только как командное устройство, а силу подавайте через контактор.
• При монтаже в шкафу обеспечьте доступ к ручке - она должна свободно поворачиваться без препятствий.
• Для условий с высокой влажностью (IP56) используйте кабельные вводы с уплотнениями - это сохранит степень защиты.
• Регулярно осматривайте контактные группы - при частых переключениях возможен износ, хотя ресурс достаточно высок.
• Не применяйте смазку на ручке или механизме - это может привести к накоплению пыли и снижению надёжности.
• Артикул psa025kd434s совместим со всеми изделиями серии PS от EMAS - можно заменить аналогичными моделями при наличии запаса.
