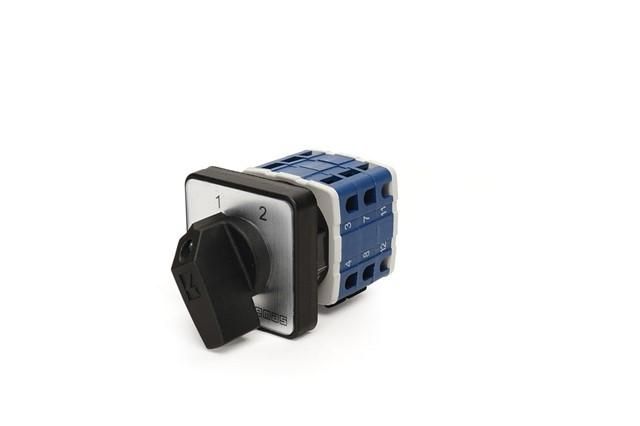

Переключатель полюсов EMAS 16А 1-2 реверсивный трехфазный EMAS PSA016KD333S

Переключатель полюсов реверсивный трехфазный 16А от бренда EMAS (артикул psa016kd333s) предназначен для переключения направления вращения трёхфазного электродвигателя путём изменения порядка фаз. Устройство надёжно работает в условиях промышленной автоматизации, где требуется частый реверс - например, на конвейерах, насосах или станках.

Назначение и область применения

Этот переключатель позволяет безопасно менять направление вращения трёхфазного двигателя без необходимости отключать питание. Он используется там, где важно часто менять направление движения - в системах транспортировки, лифтах, вентиляторах, циркулярных пилах и других устройствах с реверсивным режимом работы. Переключатель psa016kd333s рассчитан на коммутацию нагрузки до 16 А, что соответствует мощностям двигателей до ~4–5 кВт при напряжении 380 В.

Технические характеристики

• Номинальный ток: 16 А
• Число полюсов: 3 (трёхфазный)
• Тип: реверсивный - обеспечивает переключение фаз A-B-C ↔ C-B-A
• Максимальное рабочее напряжение: 690 В AC
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Категория применения: AC-1 (для активных нагрузок и слабоиндуктивных)
• Работает в температурном диапазоне: от -25C до +60C

Совместимость и монтаж

Устройство предназначено для установки на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение жил до 6 мм2. Для правильного подключения необходимо соблюдать последовательность фаз: входные клеммы L1/L2/L3 соединяются с сетью, выходные T1/T2/T3 - с двигателем. Механизм имеет механическую блокировку, предотвращающую одновременное замыкание прямого и обратного направления - это исключает короткое замыкание при переключении. Подключение требует знания принципа реверса трёхфазного двигателя; рекомендуется использовать в паре с тепловым реле или контактором для защиты от перегрузки.

Безопасность и стандарты

Переключатель psa016kd333s соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция выполнена из самозатухающего пластика, устойчивого к нагреву. Наличие механической блокировки делает устройство безопасным при ручном управлении, однако работа должна выполняться только при отключенном питании - переключение под нагрузкой допускается, но снижает срок службы контактов.

Преимущества

• Механическая взаимоблокировка исключает риск короткого замыкания между прямыми и обратными контактами
• Простая конструкция - нет зависимости от внешних контроллеров, работает автономно
• Высокая долговечность контактов при частых переключениях (до 10 000 циклов)
• Легко интегрируется в существующие системы управления

Ограничения применения

• Не подходит для частотного регулирования - только реверс, без изменения скорости
• IP20 не защищает от пыли и влаги - нельзя использовать во влажных, запылённых помещениях без корпуса
• Не предназначен для частого включения/выключения под высокой нагрузкой - при более чем 10 операций в час рекомендуется применять контакторы
• Требует ручного управления - не совместим с автоматическими сигналами PLC без дополнительной схемы

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад для выгрузки груза
• Циркулярная пила с функцией возвратно-поступательного движения
• Насосная система, где требуется периодическая смена направления потока
• Подъёмник с реверсивным приводом, управляемый кнопками “вверх” / “вниз”

Практические советы

• При монтаже проверьте соответствие посадочных размеров - переключатель psa016kd333s имеет стандартную ширину 45 мм, подходящую для любой DIN-рейки
• Используйте защитный кожух или корпус IP54, если устройство установлено в среде с пылью, влагой или возможностью случайного прикосновения
• Не забудьте подписать положения переключателя (“Вперёд”, “Стоп”, “Назад”) - это снижает риск ошибок при обслуживании
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на наличие окисления или подгорания - особенно после многократных реверсов
• Если нужна автоматизация - используйте этот переключатель как исполнительное устройство в связке с реле времени или логическим модулем, а не как основной элемент управления
