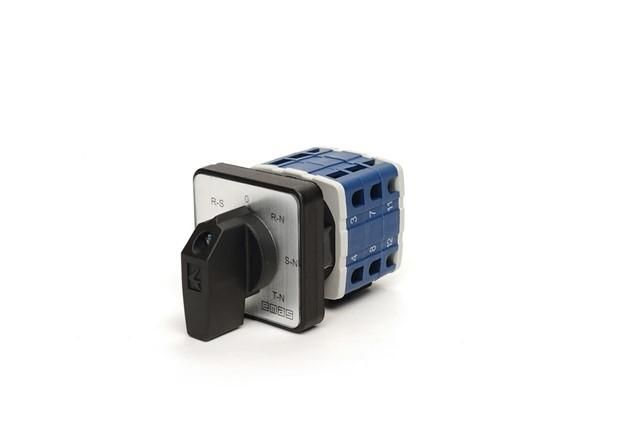

Переключатель предела для вольтметра (фаза-нейтраль фаза-фаза) 20А EMAS PSA020OK723S

Переключатель вольтметра 20А (фаза-нейтраль, фаза-фаза) от бренда EMAS с артикулом psa020ok723s предназначен для переключения измерительного прибора между различными точками напряжения в трёхфазной сети - позволяет выбирать, где именно измеряется напряжение: между фазой и нулём или между двумя фазами.

Назначение и область применения

Этот переключатель используется для управления входным сигналом вольтметра в распределительных щитах, на пультах управления или в контрольных панелях. Он позволяет одним прибором измерять напряжение как между фазой и нейтралью (например, 230 В), так и между двумя фазами (например, 400 В). Применяется там, где требуется контролировать состояние сети без установки нескольких вольтметров - в промышленном оборудовании, системах автоматизации, энергообъектах и объектах ЖКХ.

Технические характеристики

• Максимальный ток коммутации: 20 А
• Рабочее напряжение: до 500 В переменного тока
• Функциональные положения: два режима - “Фаза–Нейтраль” и “Фаза–Фаза”
• Конструкция: механический поворотный переключатель с фиксацией
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Установка: монтаж на DIN-рейку или панель через отверстие 22 мм

Совместимость и монтаж

Переключатель совместим со всеми аналоговыми и цифровыми вольтметрами, имеющими входное напряжение до 500 В. Для подключения используются клеммы L1, L2, N и COM - они расположены снизу корпуса. Монтаж осуществляется либо в панель (через круглое отверстие Ø22 мм), либо на DIN-рейку с помощью крепёжной планки (в комплект не входит, устанавливается дополнительно). Подключаемые провода - до 2,5 мм2. Перед монтажом обязательно отключите питание - переключатель не имеет встроенной защиты от скачков напряжения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Сертифицировано по ГОСТ Р 50030.5.1 и IEC 60947-5-1. Напряжение выше 500 В использовать запрещено - это может вызвать пробой изоляции и выход устройства из строя.

Преимущества

• Замена двух вольтметров одним устройством снижает стоимость и занимаемую площадь
• Чёткая фиксация положений предотвращает случайное переключение
• Механическая надёжность - нет электроники, которая может выйти из строя от помех
• Простота обслуживания: при необходимости можно заменить только переключатель, не меняя весь вольтметр

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью - степень защиты IP20 недостаточна
• Не подходит для частых циклов переключения более 10 раз в минуту - возможен быстрый износ контактов
• Не работает с постоянным током - только переменный ток 50/60 Гц
• Требуется внешний вольтметр; сам по себе не показывает значения напряжения

Примеры использования

• Щит управления насосной станцией - переключают между 230 В (фаза–ноль) и 400 В (фаза–фаза) для проверки питания двигателя
• Цеховой пульт - оператор видит текущий уровень напряжения в любой фазе без переустановки прибора
• Обслуживание генераторов - контроль напряжения на выходе в обоих режимах: однофазном и трёхфазном

Практические советы

• Выбирая место установки, учитывайте доступность - переключатель должен быть легко заметен и до него удобно дотянуться
• Подключайте провода плотно - слабый контакт увеличивает нагрев и риск возгорания при нагрузке 20 А
• Проверьте соответствие посадочного диаметра: отверстие в панели должно быть точно 22 мм, иначе переключатель не зафиксируется
• Не используйте этот переключатель вместо рубильника - он не рассчитан на отключение нагрузки под током
• Для долгой службы рекомендуется периодически осматривать контакты на окисление - особенно в условиях повышенной температуры
