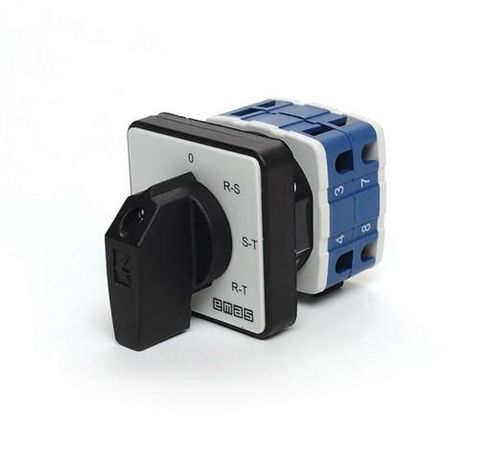

Переключатель предела для вольтметра (фаза-фаза) 20А EMAS PSA020OK422S

Переключатель вольтметра 20А (фаза-фаза) от бренда EMAS с артикулом psa020ok422s предназначен для переключения измерений между фазами трёхфазной сети, позволяя одним вольтметром контролировать напряжение на всех парах фаз. Устройство рассчитано на ток до 20 А и применяется в распределительных щитах, на производствах и объектах с необходимостью мониторинга напряжения без установки нескольких приборов.

Назначение и область применения

Переключатель вольтметра 20А (фаза-фаза) позволяет выбирать, между какими двумя фазами трёхфазной сети будет измеряться напряжение. Это удобно, когда требуется экономить место и стоимость - вместо трёх вольтметров достаточно одного, который переключается между комбинациями L1–L2, L2–L3 и L3–L1. Применяется в электрощитах промышленного оборудования, на конвейерах, насосных станциях, в системах автоматизации, где важно следить за балансом напряжения между фазами.

Технические характеристики

• Максимальный рабочий ток: 20 А
• Тип переключения: механический, поворотный
• Количество положений: 3 (L1-L2, L2-L3, L3-L1)
• Рабочее напряжение: до 500 В переменного тока
• Контакты: серебросодержащие, устойчивые к дуге
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Устройство совместимо со всеми стандартными аналоговыми и цифровыми вольтметрами, имеющими входные клеммы для внешнего подключения. Для работы необходимо подключить три фазы (L1, L2, L3) к соответствующим клеммам переключателя, а выход - к вольтметру. Монтаж осуществляется на стандартную DIN-рейку. Клеммы предназначены для проводов сечением до 2,5 мм2. Перед подключением убедитесь, что питание отключено - устройство не имеет встроенной защиты от перегрузок.

Безопасность и стандарты

Переключатель вольтметра 20А (фаза-фаза) соответствует требованиям безопасности для электрооборудования низкого напряжения. Сертифицирован в соответствии с ГОСТ Р 50030.2 и IEC 60947-5-1. Несмотря на высокую надёжность контактов, не рекомендуется использовать в средах с повышенной запылённостью, влагой или химическими испарениями - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Экономия места: заменяет три отдельных вольтметра
• Простота управления: один поворотный рычаг для переключения
• Высокая долговечность: контакты выдерживают более 10 000 циклов переключения
• Чёткая фиксация положений: предотвращает случайные переключения

Ограничения применения

• Не подходит для постоянного контроля всех фаз одновременно - только последовательный режим
• Не предназначен для автономного использования: требует внешний вольтметр
• Не работает в сетях с напряжением выше 500 В
• Из-за IP20 нельзя устанавливать вне помещений или в сырых зонах (например, в цехах с мойкой)
• Не имеет индикации текущего положения - оператор должен ориентироваться по меткам на корпусе

Примеры использования

• На промышленном станке: контроль баланса напряжения между фазами перед запуском двигателя
• В распределительном щите торгового центра: диагностика перекоса фаз при нагрузках
• На насосной станции: проверка напряжения перед включением насоса с частотным преобразователем
• В ремонтной мастерской: временный мониторинг сети при обслуживании трёхфазного оборудования

Практические советы

• Выбирайте переключатель только после определения, какие именно пары фаз вам важны - модель psa020ok422s фиксирована на L1-L2 / L2-L3 / L3-L1
• Подключайте провода плотно - слабый контакт вызывает нагрев и искрение, особенно при токе около 20 А
• Обозначьте положения переключателя этикетками (например, “L1-L2”, “L2-L3”) - это снижает риск ошибок при работе
• Не используйте в качестве основного коммутирующего устройства - он служит только для измерений, не для включения/выключения нагрузки
• Проверяйте состояние контактов раз в год - при частых переключениях возможна окисление, особенно в условиях колебаний температуры
