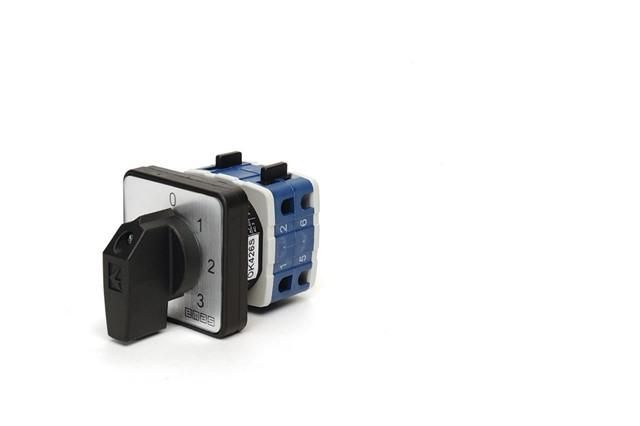

Переключатель предела для амперметра 20А, 4 полюса, 400В AC, IP54 EMAS PSA020OK426S

Переключатель предела для амперметра PSA020OK426S от EMAS предназначен для переключения диапазонов измерения тока в щитовых приборах. Устройство устанавливается в стандартную рамку 48×48 мм и обеспечивает безопасное переключение между шкалами до 20 А при напряжении до 400 В переменного тока с защитой IP54.

Назначение и область применения

Переключатель предела PSA020OK426S используется для изменения диапазона измерения амперметра без замены самого прибора. Например, позволяет переключаться между измерением 5 А и 20 А, сохраняя точность показаний. Применяется в распределительных щитах, на пультах управления, в системах автоматизации, где требуется контроль тока различной величины.

Технические характеристики

• Максимальный коммутируемый ток: 20 А
• Число полюсов: 4
• Габариты рамки: 48 × 48 мм
• Рабочее напряжение: до 400 В AC
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Тип контактов: механический переключатель с фиксацией положений

Совместимость и монтаж

PSA020OK426S совместим со всеми амперметрами, имеющими стандартную установочную рамку 48×48 мм. Монтаж выполняется путём вставки устройства в панель через отверстие соответствующего размера. Клеммы предназначены для подключения внешних цепей измерения - необходимо соблюдать полярность и соответствие сечению провода (обычно до 2,5 мм2). Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Устройство рассчитано на работу в сетях переменного тока до 400 В и соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP54 допускает использование в помещениях с повышенной запылённостью или возможным попаданием брызг - например, на производстве или в мастерских.

Преимущества

• Не требует замены амперметра при изменении диапазона измерения - снижает затраты на обслуживание
• Фиксированные положения переключателя исключают случайное переключение
• Компактная форма легко интегрируется в существующие щитовые решения
• Защита IP54 повышает надёжность в сложных условиях эксплуатации

Ограничения применения

• Не предназначен для постоянного прохождения тока выше 20 А - при превышении возможна деформация контактов
• Не работает с постоянным током (DC) - только переменный ток (AC) до 400 В
• Не рекомендован для установки в местах с прямым воздействием струй воды или погружением
• Не поддерживает частые переключения более 10 раз в минуту - риск быстрого износа механизмов

Примеры использования

• На станках с несколькими режимами мощности - переключение между малым и большим током нагрузки
• В системах конвейеров с разными скоростями - управление током двигателя без замены прибора
• В испытательных стендах - оператор меняет диапазон измерения вручную при тестировании различных устройств

Практические советы

• Выбирайте переключатель PSA020OK426S только для амперметров с аналогичным типом входных клемм - проверьте схему подключения перед установкой
• Используйте маркировку на корпусе или рядом с переключателем - указывайте, какой диапазон активен в каждом положении
• Проверяйте контактную группу каждые 6–12 месяцев при интенсивном использовании - окисление контактов может вызвать неверные показания
• Не используйте в качестве основного выключателя - он служит только для переключения диапазонов измерения, а не для отключения питания
