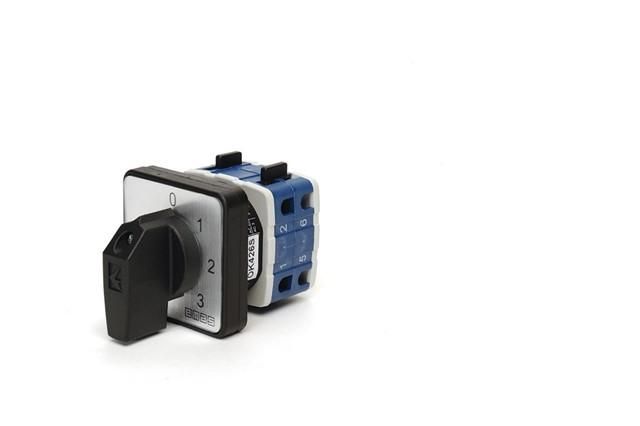

Переключатель предела для амперметра 10А, 4 полюса, 400В AC EMAS PSA010OK426S

Переключатель предела для амперметра PSA010OK426S от EMAS позволяет переключать диапазон измерений тока на 10 А с четырьмя полюсами, обеспечивая точную работу амперметра в промышленных условиях с защитой IP54.

Назначение и область применения

Этот переключатель предназначен для изменения предельного значения тока, которое воспринимает амперметр. Он используется там, где необходимо измерять ток в разных диапазонах - например, при запуске оборудования, когда ток может временно возрастать. Подходит для установки в щитах управления, на пультах оператора, в системах автоматизации. Применяется в цепях переменного тока до 400 В.

Технические характеристики

• Максимальный ток: 10 А
• Число полюсов: 4
• Номинальное напряжение: 400 В AC
• Габариты рамки: 48 × 48 мм
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип коммутации: механический переключатель с фиксацией положений

Совместимость и монтаж

Переключатель PSA010OK426S совместим с амперметрами, имеющими стандартный монтажный размер 48×48 мм. Устанавливается в панели через вырез соответствующего размера. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Для надёжной работы рекомендуется использовать кабели с медными жилами. Перед монтажом убедитесь, что питание отключено - переключатель не имеет встроенной защиты от замыканий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных установках. Степень защиты IP54 обеспечивает безопасную эксплуатацию в помещениях с повышенной запылённостью или возможным воздействием влаги (например, цеха, компрессорные, насосные станции). Напряжение 400 В AC соответствует стандартному трёхфазному сетевому напряжению в Европе и странах СНГ.

Преимущества

• Удобная механическая фиксация положений - переключение происходит чётко, без самопроизвольного смещения
• Защита IP54 снижает риск отказа в сложных условиях - не требует дополнительного корпуса
• Стандартный размер 48×48 мм - легко интегрируется в существующие панели и шкафы
• Четыре полюса позволяют переключать несколько цепей одновременно - повышает гибкость измерений

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током до 400 В
• Не рассчитан на частые переключения (более 10–15 раз в час) - высокий износ контактов
• Не следует использовать во взрывоопасных зонах - отсутствует взрывозащита
• Не поддерживает автономное управление - требует ручного вмешательства

Примеры использования

• На панели управления станком: переключение между режимами холостого хода (1 А) и рабочей нагрузки (10 А)
• В распределительном щите: контроль тока в нескольких линиях с помощью одного амперметра
• На конвейере: наблюдение за током двигателя при старте и нормальной работе
• В испытательных стендах: быстрая смена диапазонов измерения при тестировании различных устройств

Практические советы

• При монтаже проверьте соответствие посадочного отверстия - 48×48 мм - чтобы избежать люфта или давления на корпус
• Подключайте провода плотно, используя кабельные наконечники - это продлит срок службы контактов
• Регулярно осматривайте контактную группу: при появлении нагара или затруднённого переключения - произведите очистку или замену
• Не используйте переключатель в качестве основного выключателя - он служит исключительно для изменения предела измерения амперметра PSA010OK426S
