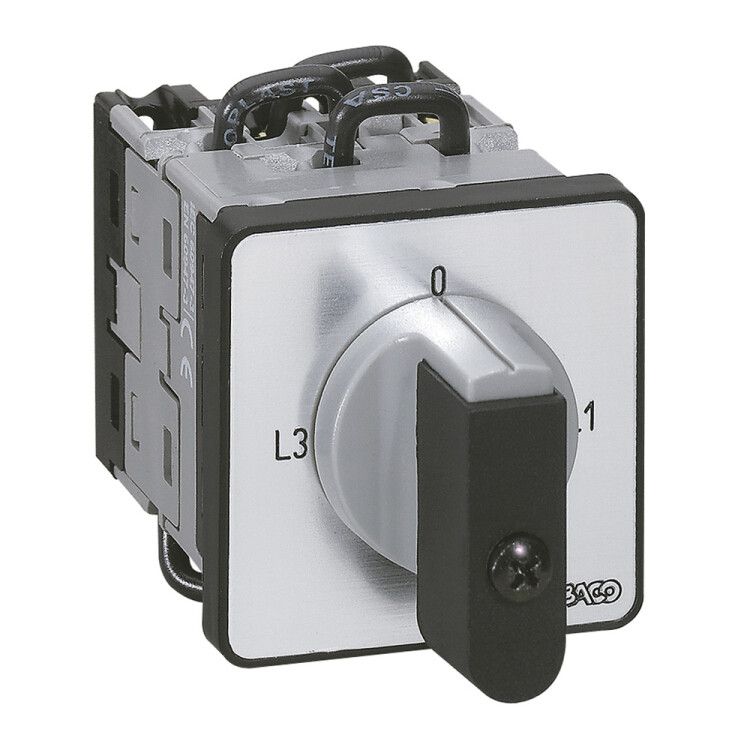

Переключатель электроизмерительных приборов - для амперметра PR 12 6 контактов 3 ТТ крепление на дверце | 014650 Legrand

Переключатель электроизмерительных приборов для амперметра PR 12 6 контактов 3 ТТ крепление на дверце от Legrand позволяет переключать измерительные цепи между тремя трансформаторами тока, обеспечивая удобный контроль тока в распределительных щитах. Артикулы 14650 и 014650 подходят для монтажа на дверцу шкафа, что упрощает обслуживание.

Назначение и область применения

Этот переключатель предназначен для коммутирования измерительных цепей амперметра между тремя различными трансформаторами тока (ТТ). Он используется там, где необходимо измерять ток в нескольких фазах или на нескольких участках цепи без постоянного подключения всех приборов. Подходит для установки в силовые щиты промышленного оборудования, систем автоматизации, энергообъектах и на производстве.

Технические характеристики

• Тип: Переключатель амперметра с 6 контактами
• Номинальный продолжительный ток: 16 А - выдерживает рабочий ток до этого значения без перегрева
• Нейтральное положение: Да - позволяет полностью отключить амперметр от всех цепей, исключая случайные измерения
• Управление: Есть блок управления - механизм имеет четко зафиксированные позиции переключения
• Конструкция: Фронтальная установка - монтируется через отверстие в дверце шкафа, без доступа внутрь корпуса
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли

Совместимость и монтаж

Переключатель электроизмерительных приборов для амперметра PR 12 6 контактов 3 ТТ крепление на дверце совместим со стандартными амперметрами, рассчитанными на подключение через внешний переключатель. Установка выполняется в предварительно просверленное отверстие в дверце щита. Крепление осуществляется с помощью фиксирующей гайки с тыльной стороны. Диаметр отверстия должен соответствовать габаритам корпуса - проверьте размер перед монтажом. Для работы требуется подвод трёх проводов от ТТ и один - к амперметру.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств внутри распределительных щитов. Степень защиты IP40 гарантирует безопасную работу в закрытых помещениях, но не допускает использование во влажных средах или местах с высокой запылённостью. Наличие нейтрального положения снижает риск ошибочного включения прибора при техобслуживании.

Преимущества

• Чёткая механическая фиксация позиций - минимизирует вероятность некорректного переключения
• Монтаж на дверце - позволяет оперативно менять измеряемую цепь без вскрытия щита
• Поддержка трёх ТТ - экономит место и стоимость, не требуя установки трёх отдельных амперметров
• Высокая надёжность контактов - рассчитан на длительную эксплуатацию при нагрузке до 16 А

Ограничения применения

• Не предназначена для работы вне закрытых щитов - степень защиты IP40 не защищает от брызг и пыли
• Не подходит для частого переключения под нагрузкой - рекомендуется отключать цепь перед изменением положения
• Только для переменного тока - не применяется в цепях постоянного тока
• Не имеет световой индикации - невозможно определить текущую позицию без визуальной проверки

Примеры использования

• На промышленном конвейере: переключение между токами трёх двигателей для диагностики
• В распределительном щите: контроль тока в трёх фазах одной системы питания
• На насосной станции: измерение потребления тока в режиме работы/ожидания/резерва

Практические советы

• Перед монтажом убедитесь, что все цепи обесточены - даже при нейтральном положении возможна индуктивная ЭДС
• Проверьте соответствие сечения проводов: для 16 А используйте медные жилы не менее 2,5 мм2
• Обозначьте каждую позицию переключателя (например, “Фаза 1”, “Фаза 2”, “Фаза 3”) - это снизит риск ошибок при работе
• Регулярно осматривайте контакты - при частом использовании возможен нагар, особенно при переключении под нагрузкой
• Артикулы 14650 и 014650 - это один и тот же продукт; отличается лишь формат номера в каталоге
