Переключатель (проходной) 10AX 250В с системой Push and Go цвета алюминий S24 Harmonie | 2420201-033 Simon

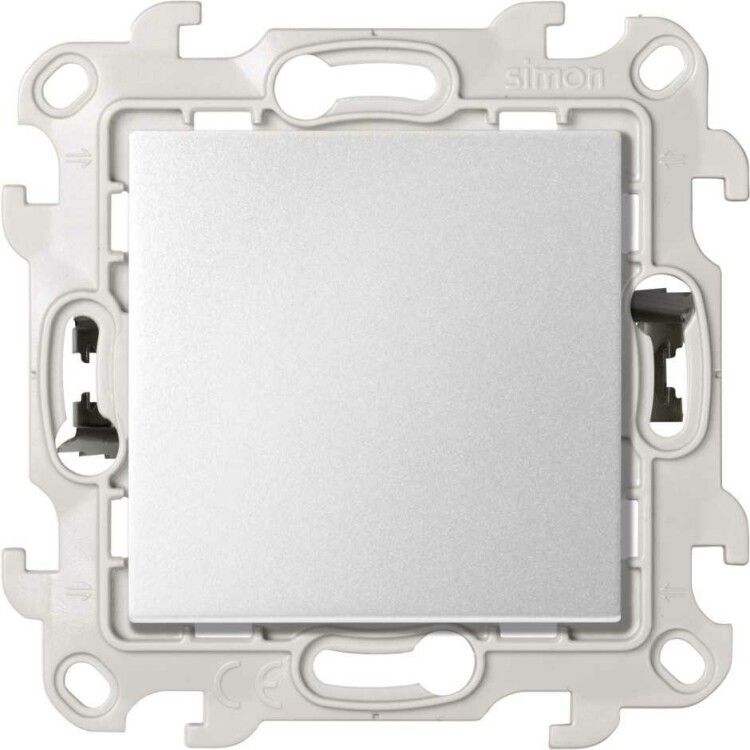

Переключатель проходной Simon 2420201-033 - устройство для управления освещением с двух точек, выполненное в стильном матовом алюминиевом корпусе с технологией Push&Go для быстрого подключения. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Проходной переключатель Simon 2420201-033 используется для включения и выключения света из двух разных мест - например, у входа и выхода из комнаты, на этажах лестницы или в длинном коридоре. Устройство работает в паре с другим таким же переключателем. Применяется в квартирах, домах, гостиницах, офисах и других зданиях с внутренней электропроводкой.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество постов и клавиш: 1
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Цвет: 9006 RAL (матовый алюминий)
• Материал корпуса: термопласт
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 98%
• Тип подключения: винтовые зажимы с автоматическим фиксированием (Push&Go)
• Способ монтажа: скрытый (встраивается в стену)
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Perеключатель Simon 2420201-033 совместим со всеми стандартными рамками серии 24 и другими элементами этой системы. Монтируется в подрозетник глубиной не менее 40 мм. Для работы требуется второй такой же проходной переключатель. Кабель сечением до 1,5 мм2 вставляется в зажимы Push&Go - достаточно просто протолкнуть провод до щелчка. Нет необходимости затягивать винты. После монтажа накладка легко фиксируется на механизме.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск случайного контакта с токоведущими частями, но не предназначено для установки во влажных помещениях (ванна, баня, бассейн). Работает в пределах нормированного климатического диапазона УХЛ3. Не рекомендуется использовать вне помещений или там, где возможен контакт с водой.

Преимущества

• Технология Push&Go позволяет подключить провода без отвертки - экономит время при монтаже.
• Матовая поверхность не царапается и не оставляет следов пальцев.
• Компактный механизм занимает мало места в подрозетнике.
• Совместим с широким спектром декоративных рамок серии 24.
• Надёжное механическое крепление благодаря фиксаторам.

Ограничения применения

• Не подходит для установки в условиях повышенной влажности - IP20 не обеспечивает защиту от брызг и пара.
• Поддерживает только кабели сечением до 1,5 мм2; большие провода не войдут в зажимы.
• Требуется обязательная установка в паре с ещё одним проходным переключателем - одиночное использование невозможно.
• Не предназначен для коммутации мощных нагрузок свыше 2,5 кВт (при 250 В и 10 А).

Примеры использования

• Управление светом в спальне: один переключатель у двери, второй - у кровати.
• Освещение лестницы: включение/выключение снизу и сверху.
• Коридоры в многоквартирных домах - удобно включать свет при входе и выключать у выхода.
• Офисные помещения с двумя входами - управление люстрой с обоих сторон.

Практические советы

• При замене старого переключателя проверьте сечение проводов - если они больше 1,5 мм2, используйте другой тип устройства.
• Перед монтажом отключите питание и убедитесь, что провода не находятся под напряжением.
• Для правильной работы обязательно используйте два одинаковых проходных переключателя - обычный однополюсный не подойдёт.
• Если провод плохо фиксируется в зажиме Push&Go - слегка потяните его назад, чтобы убедиться, что он защёлкнулся.
• Выбирайте рамки серии 24 того же цвета - это сохранит единый дизайн интерьера.
