Переключатель проходной 1-кл. СП Маргарита 10А IP20 с подсветкой сл.кость (ivory) UNIVersal М0125-I Союз

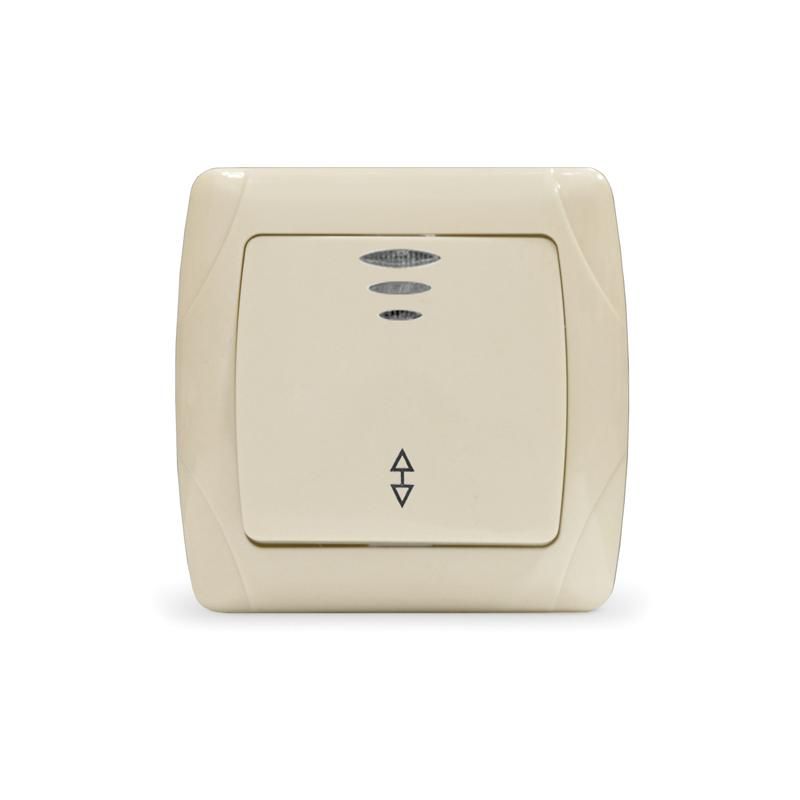

Выключатель проходной одноклавишный с подсветкой М0125-I от Universal (серия «Маргарита») предназначен для управления освещением из двух мест - например, на лестнице, в длинном коридоре или спальне. Клавиша выполнена в цвете «слоновая кость», что гармонирует с классическими интерьерами, а подсветка позволяет легко найти выключатель в темноте.

Назначение и область применения

Этот выключатель используется в схемах проходного управления - когда необходимо включить или выключить свет с двух разных точек. Подходит для жилых помещений: коридоров, лестниц, спален, детских комнат. Также применяется в офисах, гостиницах и общественных зданиях, где важна удобная навигация по территории ночью благодаря подсветке клавиши.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В переменного тока
• Тип контактов: проходной (трёхклеммный)
• Подсветка: светодиодная, работает при выключенном состоянии
• Цвет клавиши: слоновая кость (ivory)
• Стандарт установки: евроразмер (84×84 мм)
• Максимальная мощность нагрузки: до 2200 Вт (при 220 В)

Совместимость и монтаж

Выключатель совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Устанавливается в паре с другим аналогичным проходным выключателем - один из них заменяет обычный, второй становится проходным. Для работы требуется трёхжильный кабель: фаза, два перекидных провода между выключателями, ноль и земля - к выключателю не подводятся. Подсветка активируется через нагрузку, поэтому не работает с LED-лампами малой мощности без байпасного резистора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности Европейского стандарта IEC/EN 60669-1. Класс защиты IP20 - защищён от прикосновения пальцами, но не рассчитан на влажную среду. Не устанавливать в ванных комнатах, банях, на улице или других помещениях с повышенной влажностью.

Преимущества

• Подсветка клавиши обеспечивает комфортное использование в темноте без лишнего света
• Цвет «слоновая кость» хорошо сочетается с белыми, бежевыми и деревянными поверхностями
• Качественные контактные группы обеспечивают долгий срок службы даже при частом использовании
• Размеры соответствуют европейскому стандарту - легко заменяются на другие изделия этой серии

Ограничения применения

• Не подходит для управления светодиодными лампами мощностью менее 5 Вт - подсветка может мерцать или не работать
• Не предназначен для влажных помещений - отсутствует защита от воды
• Требуется обязательная пара с таким же проходным выключателем - нельзя использовать как обычный
• Не рекомендован для цепей с высокой индуктивной нагрузкой (например, старые люминесцентные светильники с дросселями)

Примеры использования

• Лестница между этажами - включение света снизу, выключение наверху
• Длинный коридор - управление светом с обоих концов
• Спальня - выключатель у входа и у кровати
• Гостиная с двумя выходами - удобство при перемещении

Практические советы

• Перед монтажом проверьте, что в распределительной коробке есть три провода - именно так определяется проходная схема
• Если используете LED-лампы, убедитесь, что их суммарная мощность не ниже 5–7 Вт; при меньшей мощности установите параллельно лампе байпасный резистор 220 кОм / 1 Вт
• При замене старого выключателя - сохраняйте схему подключения, чтобы не перепутать фазу и перекидные провода
• При сборке схемы пометьте провода - в проходных выключателях L1, L2, COM часто путают
• Выключатель М0125-I от Universal совместим с другими изделиями серии «Маргарита» - можно собирать единый стиль интерьера
