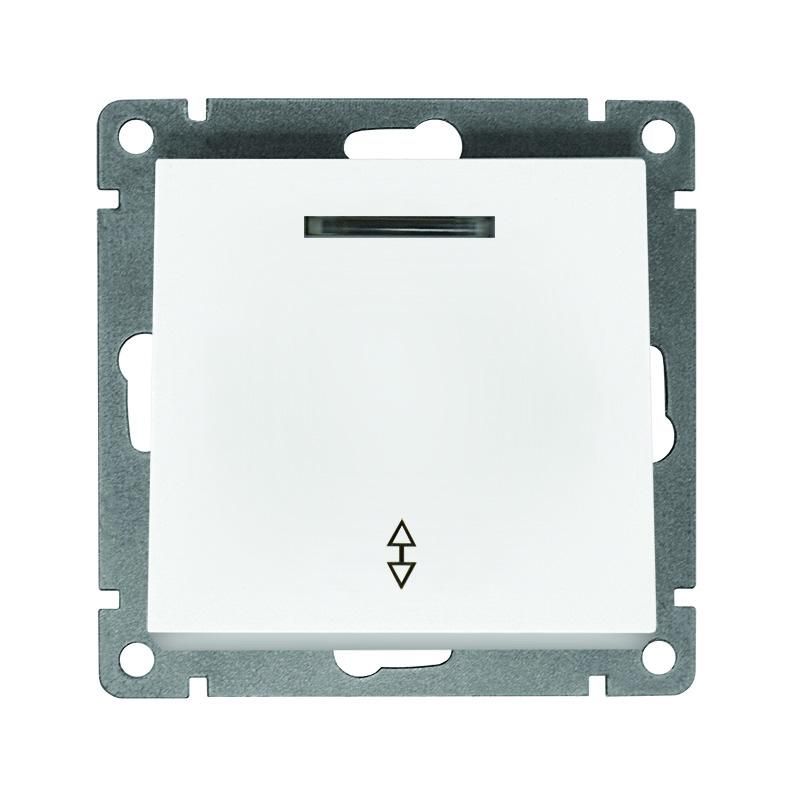

Переключатель проходной 1-кл. СП Афина 10А IP20 с подсветкой механизм бел. Universal A0125 Союз

Переключатель проходной одноклавишный с подсветкой, 10А, 220В, механизм, белый, серия Афина - устройство для управления освещением из двух мест с индикацией положения клавиши. Бренд Universal, артикул a0125, предназначен для скрытой установки в бытовых и офисных помещениях.

Назначение и область применения

Переключатель проходной одноклавишный с подсветкой используется для управления одним источником света из двух точек - например, на лестнице, в длинном коридоре или спальне с выходом на балкон. Подсветка клавиши помогает найти выключатель в темноте. Применяется в жилых домах, квартирах, офисах и общественных зданиях. Совместим с другими элементами серии «Афина» для единых интерьерных решений.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных светильников и светодиодных лент;
• Номинальное напряжение: 220 В - работает в стандартной сети переменного тока;
• Количество клавиш: одна - управление одной цепью;
• Тип механизма: возвратно-нажимной - фиксируется в обоих положениях после нажатия;
• Количество полюсов: один - размыкает только фазный провод;
• Индикация: да - светодиодная подсветка клавиши горит в выключенном состоянии;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли;
• Материал корпуса: АБС-пластик - прочный, термостойкий, не поддерживающий горение;
• Максимальное сечение кабеля: 1,0–2,5 мм2 - подходят медные провода стандартного сечения для освещения;
• Цвет: белый - совпадает с декором серии «Афина»;
• Диапазон рабочих температур: от +1 до +35 C - не рекомендован для холодных помещений без отопления.

Совместимость и монтаж

Переключатель проходной одноклавишный с подсветкой, 10А, 220В, механизм, белый, серия Афина устанавливается в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Монтаж скрытый - через распорные лапки и два самореза. Для работы требуется соединение с другим проходным выключателем и двумя перемычками между ними. Не используйте с нагрузкой выше 2,2 кВт (например, мощными нагревателями или люминесцентными лампами с дросселями). Кабель сечением меньше 1 мм2 или больше 2,5 мм2 не соответствует требованиям безопасности.

Безопасность и стандарты

Изделие серии «Афина» соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Сертифицирован для использования в России и странах ЕАЭС. Отсутствие защиты от влаги (IP20) требует установки только во внутренних помещениях с контролируемой влажностью.

Преимущества

• Подсветка клавиши снижает риск ошибочного включения в темноте;
• Лаконичный дизайн серии «Афина» легко сочетается с любым интерьером;
• Стандартный еврослот - совместим с большинством рамок и лицевых панелей;
• Прочные материалы обеспечивают долгий срок службы при правильной эксплуатации;
• Широкий выбор модулей серии позволяет собрать единую систему управления освещением.

Ограничения применения

• Не применяйте в помещениях с высокой влажностью - банях, саунах, открытых верандах;
• Не используйте при температуре ниже +1 C - возможна потеря герметичности материалов;
• Запрещено подключение нагрузки свыше 10 А - перегрузка вызывает перегрев и выход из строя;
• Не заменяет перекрёстный выключатель - для трёх и более точек управления нужен другой тип устройства;
• Не предназначена для управления двигателями, насосами или мощной электроникой.

Примеры использования

• Управление светом в коридоре - включить у входа, выключить у выхода;
• Освещение лестницы - включить внизу, выключить наверху;
• Спальная комната - выключить свет у кровати, не вставая;
• Гостиная с двумя выходами - удобно управлять светом с любого направления.

Практические советы

• При монтаже проверьте соответствие сечения провода - лучше использовать 1,5 мм2 для освещения;
• Не забудьте подключить второй проходной выключатель - без него устройство будет работать как обычный выключатель;
• Подсветка потребляет минимальный ток - не влияет на расход электроэнергии;
• Выбирайте рамки серии «Афина» того же цвета - они идеально совмещаются по форме и текстуре;
• Проверьте наличие сертификатов перед установкой - особенно в объектах с повышенными требованиями к безопасности.
