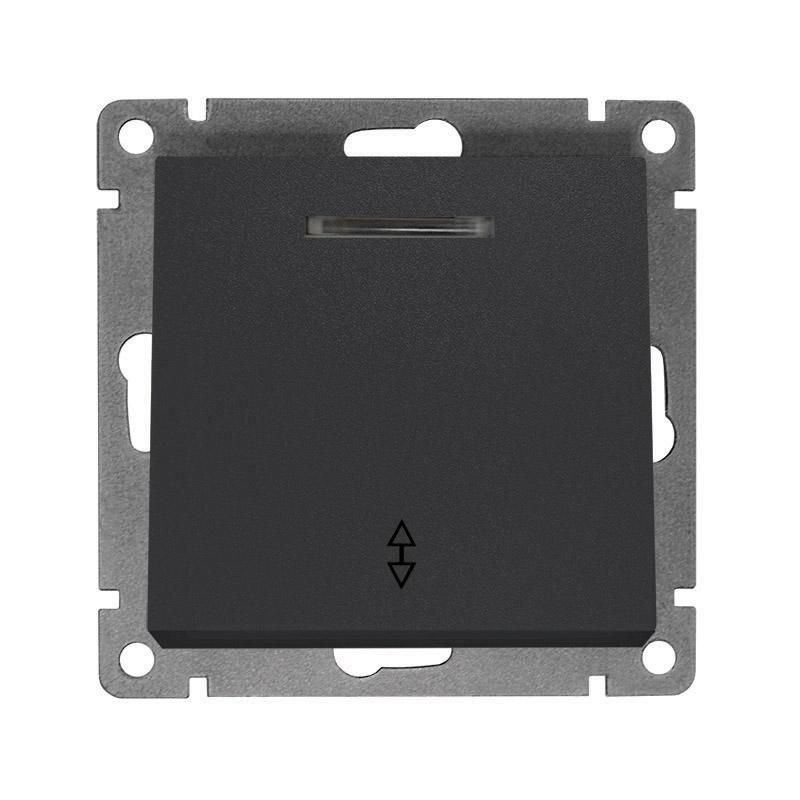

Переключатель проходной 1-кл. СП Афина 10А IP20 с подсветкой механизм графит Universal A0125-Gr Союз

Переключатель проходной одноклавишный с подсветкой, 10А, 220В, графит, механизм, серия Афина, евросlot - это надёжное устройство для управления освещением из двух точек с индикацией положения. Модель из серии «Афина» сочетает функциональность, минимализм дизайна и совместимость со стандартными евроразъёмами.

Назначение и область применения

Этот переключатель предназначен для управления одним источником света из двух разных мест - например, в коридоре, на лестнице или в спальне. Подсветка клавиши показывает текущее состояние устройства даже в темноте, что удобно для ночного перемещения. Применяется в жилых помещениях, офисах, общественных зонах. Устройство не предназначено для управления мощными нагрузками - максимальный ток 10 А соответствует обычному освещению и маломощным приборам.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Количество клавиш: 1
• Тип механизма: возвратно-нажимной (классический щелчок)
• Количество полюсов: 1
• Индикация: светодиодная подсветка клавиши
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: АБС-пластик
• Цвет: графит (матовый, тёмно-серый)
• Тип покрытия: декоративное, без текстуры
• Диапазон рабочих температур: от +1 C до +35 C
• Максимальное сечение кабеля: 1,0–2,5 мм2
• Способ монтажа: скрытый (в подрозетник)
• Тип крепления: в распор + на шурупы
• Серия: Афина

Совместимость и монтаж

Переключатель проходной одноклавишный с подсветкой, 10А, 220В, графит, механизм, серия Афина, еврослот совместим с любыми стандартными подрозетниками глубиной ≥45 мм и евроформатом (86×86 мм). Для работы в схеме проходного управления требуется два таких устройства и один перекрёстный выключатель между ними. Подключение выполняется по классической схеме: фаза на общий контакт, два переходных провода - на остальные. Сечение провода не должно выходить за пределы 1,0–2,5 мм2 - более толстые жилы не войдут в клеммы. Монтаж возможен только после отключения питания. Нельзя использовать в сырых помещениях - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Изделие сертифицировано в соответствии с ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Соответствие гарантирует безопасность при эксплуатации в бытовых сетях. Серия «Афина» прошла лабораторные проверки на тепловую стойкость, механическую прочность и долговечность контактов.

Преимущества

• Подсветка клавиши снижает риск ошибочного включения/выключения в темноте
• Матовый графитовый цвет маскирует царапины и отпечатки пальцев
• Совместим с другими элементами серии «Афина» - можно собрать единый стиль интерьера
• Классическая форма и тонкий профиль легко вписываются в современные интерьеры
• Надёжный возвратно-нажимной механизм рассчитан на десятки тысяч циклов

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления нагревательными приборами, двигателями или люминесцентными лампами с высоким пусковым током
• Работает только в диапазоне температур от +1 C до +35 C - не используется в неотапливаемых помещениях зимой
• Требуется установка в паре с другим аналогичным переключателем и перекрёстным - нельзя использовать самостоятельно

Примеры использования

• Управление светом в длинном коридоре - включить у входа, выключить у выхода
• Освещение лестницы - включить снизу, выключить наверху
• Спальная комната - выключить свет с кровати, не вставая
• Зона отдыха с двумя входами - управление светом с обоих сторон

Практические советы

• При замене старого выключателя проверьте, чтобы сечение проводов было в пределах 1,0–2,5 мм2 - иначе потребуется обрезка или использование клеммных колпачков
• Для правильной сборки проходной схемы используйте маркировку проводов - путаница в подключении часто вызывает отказ системы
• Не затягивайте крепёж слишком сильно - пластиковые клеммы могут треснуть
• Если нужен единый дизайн - выбирайте все элементы из серии «Афина»: рамки, розетки, диммеры - они совпадают по форме и цветовой гамме
• Подсветка работает только при включенном состоянии - при выключении она гаснет, поэтому не является постоянным источником света
