Переключатель промежуточный 1-кл. СП Solo 4-108-05 10А 250В IP20 антрацит Intro Б0053621 ЭРА

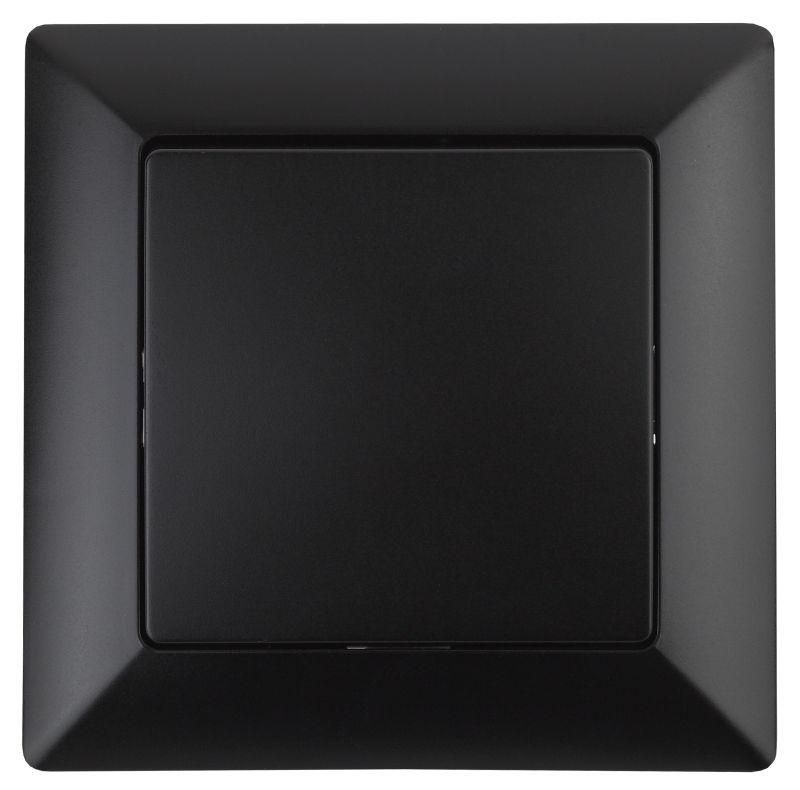

Переключатель промежуточный одноклавишный 10А 250В IP20 СУ антрацит Solo 4-108-05 - устройство для управления освещением из трёх и более мест, например, в длинном коридоре или на лестнице. Бренд Intro, артикул 4-108-05, выполнен в матовом антрацитовом исполнении и рассчитан на внутреннюю скрытую установку.

Назначение и область применения

Переключатель промежуточный одноклавишный 10А 250В IP20 СУ антрацит Solo 4-108-05 используется в схемах управления светом с трёх и более точек. Отличается от обычного выключателя тем, что не размыкает цепь напрямую, а меняет её состояние - передаёт сигнал между двумя проходными переключателями. Подходит для жилых домов, офисов, общественных зданий, где требуется удобное управление освещением из нескольких мест: например, у входа, середины коридора и выхода.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных светильников или одна люстра мощностью до 1,5 кВт).
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В, используемыми в бытовых и коммерческих объектах.
• Схема подключения: перекрёстный (промежуточный) - работает в паре с двумя проходными выключателями.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12,5 мм, но не защищён от воды и пыли; предназначен только для сухих помещений внутри зданий.
• Материал корпуса: термопласт - прочный, самозагасающий, не содержит галогенов, безопасен при нагреве.
• Цвет: антрацит - матовая поверхность, маскирует следы пыли и потёртостей.
• Способ подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2.
• Монтажная плата: да - есть фиксирующие контакты для установки в подрозетник, исключающие необходимость внешней платы.
• Крепление: в распор (лапками) + винтами - обеспечивает устойчивую фиксацию в бетонных или гипсокартонных коробках.

Совместимость и монтаж

Переключатель промежуточный одноклавишный 10А 250В IP20 СУ антрацит Solo 4-108-05 совместим с любыми стандартными подрозетниками глубиной 40–50 мм. Устанавливается в составе системы из двух проходных выключателей и одного или нескольких промежуточных. Крепится в подрозетник как на лапки, так и через винты - это повышает надёжность в мягких материалах (ГКЛ) и снижает риск выпадения. Комплектуется рамкой, поэтому после монтажа не требует дополнительной отделки. Для подключения используются три провода: два от проходных выключателей и один - на нагрузку (фаза). Обязательно соблюдайте полярность: L, L1, L2 должны соответствовать схеме производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса - самозатухающий термопласт, не содержащий галогенов, что снижает опасность выделения токсичных веществ при перегреве. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает использование во влажных помещениях (ванна, баня, улица). Применяйте только в сухих закрытых помещениях.

Преимущества

• Универсальное крепление - можно использовать как в бетоне, так и в гипсокартоне без дополнительных элементов.
• Встроенная рамка - экономит время на монтаже, не нуждается в отдельной декоративной планке.
• Матовая поверхность - не царапается легко, не оставляет отпечатков пальцев.
• Простая замена - совместим с другими изделиями серии Intro Solo, легко заменить при необходимости.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара.
• Не подходит для управления нагрузкой выше 10 А - нельзя использовать для мощных обогревателей, насосов, двигателей.
• Работает только в связке с проходными выключателями - самостоятельное применение невозможно.
• Не рекомендован для установки в металлические подрозетники без изоляции - возможен контакт с токоведущими частями.

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа - промежуточный в середине - выключатель у выхода.
• Освещение лестницы: внизу, на площадке и наверху - три точки контроля.
• Спальная комната: у двери, у кровати и у второго выхода (например, в гардеробную).

Практические советы

• При монтаже проверьте, чтобы все провода были плотно затянуты в клеммах - слабый контакт вызывает нагрев и выход из строя.
• Обращайте внимание на маркировку контактов: L, L1, L2 - неверное подключение сделает переключатель бесполезным.
• Если вы устанавливаете систему впервые - начертите схему подключения заранее. Серия Intro Solo имеет стандартизированные клеммы, совпадающие с большинством аналогов.
• При использовании в многоквартирных домах - убедитесь, что подрозетник не перегружен: этот переключатель занимает стандартное место, но рамка увеличивает габариты на 1–2 мм.
• Замена: если старый переключатель имеет те же параметры (10 А, 250 В, промежуточный тип), то 4-108-05 можно установить вместо него без переделки проводки.
