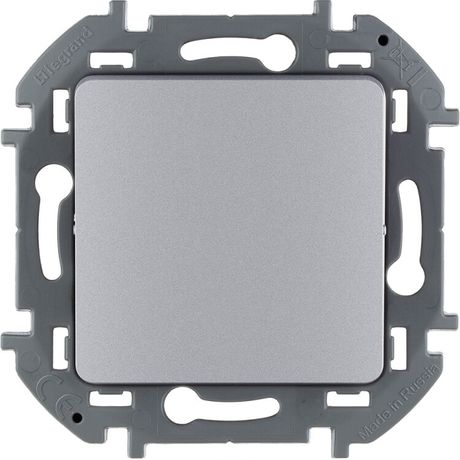

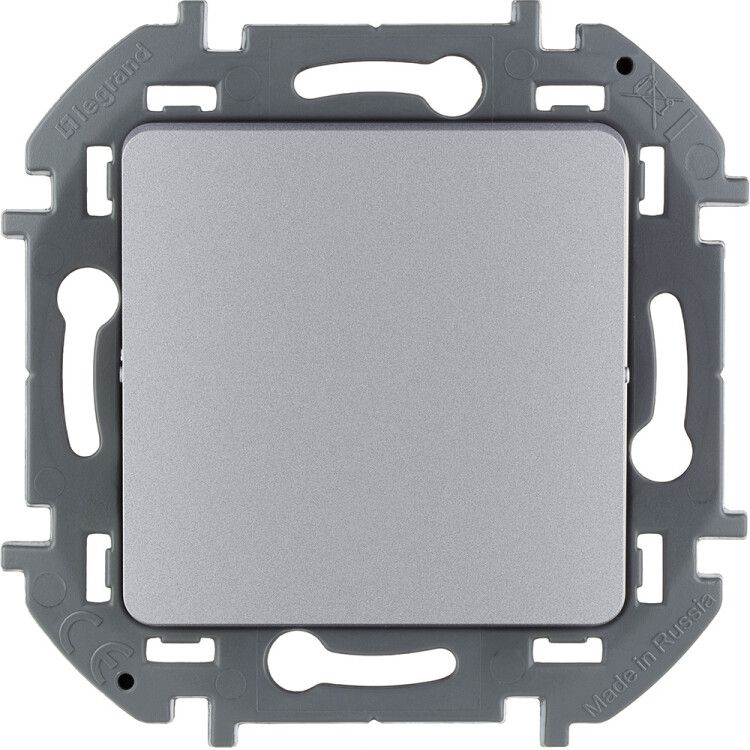

Переключатель промежуточный винтовые клеммы INSPIRIA 10 AX 250 В~ алюминий - 673682 Legrand

Переключатель промежуточный Legrand Inspiria с винтовыми клеммами - надёжное решение для управления светом или вентиляцией из трёх и более точек. Артикул 673682 предназначен для скрытой установки в жилых и общественных зданиях, совместим с рамочной системой INSPIRIA.

Назначение и область применения

Этот переключатель применяется в схемах управления освещением, вентиляцией и другими нагрузками до 10 А, где требуется включение/выключение устройства из трёх и более мест. Подходит для использования в квартирах, офисах, коридорах, лестничных клетках и других помещениях с многоуровневым управлением светом. Отлично работает в паре с обычными проходными переключателями.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: одна
• Схема подключения: перекрёстный (промежуточный)
• Способ подключения: винтовые клеммы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт
• Покрытие клавиши: глянцевый ABS-пластик
• Отделка поверхности: матовая
• Цвет: серый (в каталоге Legrand - «Алюминий»)
• Габариты: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Тип крепления: в распор + на шурупы
• Монтаж: скрытый (в монтажную коробку)
• Наличие монтажной панели: да
• Подсветка: не предусмотрена

Совместимость и монтаж

Переключатель Legrand Inspiria 673682 совместим со всеми монтажными коробками, рассчитанными на стандартные рамочные механизмы серии INSPIRIA. Крепится двумя способами: за счёт распорных лапок и дополнительно - на два самореза. Для работы требует минимум 20 мм свободной глубины внутри коробки. Подключение выполняется через винтовые клеммы - подходят медные провода сечением до 2,5 мм2. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности Европейского стандарта IEC 60669-1. Все токоведущие элементы закрыты, исключая доступ к живым частям даже при снятой клавише. Нагрузка до 10 А обеспечивает безопасную работу с большинством LED-светильников, люстр и бытовых приборов. IP20 позволяет использовать только во внутренних помещениях - не подходит для ванных комнат, улицы или сырых помещений.

Преимущества

• Короткий ход клавиши - минимальный уровень шума при включении/выключении
• Уменьшенная глубина механизма (20 мм) - удобен для тонких монтажных коробок
• Защита от случайного прикосновения - повышает безопасность при обслуживании
• Матовая отделка - не царапается, не остаётся следов от пальцев
• Высокая стойкость клавиши к выгоранию и загрязнению благодаря материалу ABS
• Оптимизированный контакт - снижает риск искрения при работе с энергосберегающими источниками света

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от влаги и пыли
• Не поддерживает подсветку - если нужна подсветка клавиши, требуется отдельный переключатель с этой функцией
• Не совместим с автоматическими системами (например, умным домом) без дополнительных модулей
• Не рекомендован для нагрузок выше 10 А - не используйте с мощными нагревателями, насосами или двигателями
• Требует правильной схемы подключения: только в составе трёх- или четырёхточечной системы с проходными переключателями

Примеры использования

• Управление светом в длинном коридоре с тремя входами
• Освещение лестницы между этажами - включение снизу, посередине и сверху
• Система освещения спальной комнаты: выключатель у двери, у кровати и у выхода на балкон
• Вентиляция в туалете с несколькими точками управления

Практические советы

• При монтаже проверьте глубину монтажной коробки - механизм не поместится в коробки менее 20 мм
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластик
• Используйте наконечники на многожильных проводах - это предотвратит ослабление контакта со временем
• Переключатель Legrand Inspiria 673682 всегда устанавливается между двумя проходными переключателями - не заменяет их
• При замене старого переключателя - сохраните схему подключения: три провода (L, L1, L2) должны быть правильно распределены
• Цвет «Алюминий» - это серый оттенок, который хорошо сочетается с другими изделиями серии INSPIRIA
