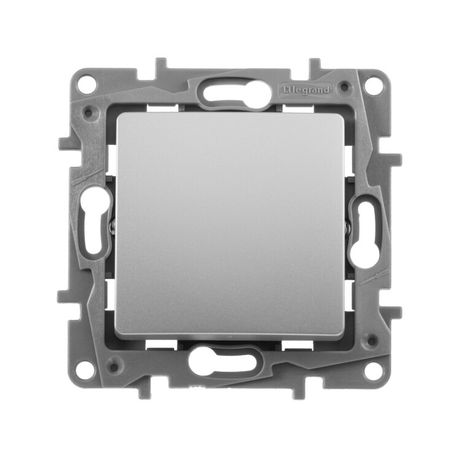

Переключатель перекрестный 1-кл. СП Etika 10А IP20 250В 10AX винтов. клеммы механизм алюм. IEK 672409 Legrand

Переключатель промежуточный 1-клавишный, винтовые клеммы, 10 А, 250 В, алюминий от бренда IEK из серии Etika (артикул 672409) предназначен для организации много точечного управления светом или другими нагрузками - например, в длинных коридорах, лестницах или больших комнатах. Он работает в паре с проходными выключателями, позволяя включать и выключать устройство с трёх и более мест.

Назначение и область применения

Этот переключатель используется исключительно в составе схем управления с несколькими точками включения - то есть когда требуется управлять одной нагрузкой (например, люстрой или группой светильников) с трёх и более мест. Он не заменяет обычный выключатель, а дополняет проходные переключатели, установленные на первом и последнем участках цепи. Подходит для установки в жилых домах, офисах, гостиницах, школах и других объектах, где важна удобная управляемость освещением.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В (например, несколько LED-светильников или один мощный прожектор).
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В переменного тока.
• Способ подключения: винтовые клеммы - надёжное соединение с проводами, требует периодической проверки затяжки.
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода этого сечения; не рекомендуется использовать алюминиевые или многожильные провода без наконечников.
• Габариты: 76×76×46 мм - соответствует стандартным подрозетникам глубиной 45 мм и больше.
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги - применяется только во внутренней установке.
• Материал корпуса: пластик с лакированным покрытием - эстетичный внешний вид, устойчив к механическому воздействию, не содержит галогенов.
• Климатическое исполнение: УХЛ4 - можно применять в помещениях с температурой от −25 C до +40 C и относительной влажностью до 80 % при 25 C.
• Схема подключения: перекрёстный (промежуточный) - имеет три контакта, отличается от проходного двумя контактами.
• Тип монтажа: внутренний / скрытый - устанавливается в подрозетник, накладка фиксируется поверх стены.
• Крепление: в распор и на шурупах - обеспечивает плотную посадку в стене, предотвращает люфт.

Совместимость и монтаж

Переключатель промежуточный 672409 совместим только с проходными переключателями (двухклавишными или одно- и двухклавишными, в зависимости от схемы). Для работы системы минимум три устройства: два проходных и один промежуточный. Монтаж выполняется в стандартный подрозетник 68 мм. Кабель сечением до 2,5 мм2 заводится в винтовые клеммы - важно не перегнуть провод и не повредить жилы при затяжке. Накладка крепится на два шурупа, расположенные по углам механизма. Перед установкой обязательно отключите питание!

Безопасность и стандарты

• Соответствует IEC 60669-1 - международному стандарту на выключатели и переключатели.
• Соответствует ТР ТС 004/2011 - требованиям безопасности электрооборудования в ЕАЭС.
• Не содержит галогенов - при возгорании не выделяет токсичных газов, что важно для помещений с высокой плотностью людей.

Преимущества

• Надёжные винтовые клеммы обеспечивают долговременный контакт без окисления.
• Лакированное покрытие устойчиво к потёртостям и легко моется.
• Подходит для установки в любую рамочную систему Etika - совместим с другими элементами серии.
• Изготовлен из экологически безопасного материала - не выделяет вредных веществ даже при нагреве.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли.
• Не работает самостоятельно - требует обязательного сочетания с проходными переключателями.
• Не подходит для управления нагрузками выше 10 А (например, мощные обогреватели, насосы).
• Запрещено использовать с алюминиевыми проводами без переходных наконечников - риск ослабления контакта.
• Не совместим с автоматическими системами (умный дом) без дополнительных реле - это purely механический переключатель.

Примеры использования

• Управление светом в длинном коридоре: включение у входа, выключение у выхода, возможность переключить свет в середине.
• Освещение лестницы: включение снизу, выключение сверху, переключение на площадке.
• Свет в спальне: включить у двери, выключить у кровати, переключить у второго выхода (например, в гардеробную).
• Общественные туалеты: управление светом с двух сторон двери и дополнительно у раковины.

Практические советы

• При сборке схемы внимательно следите за маркировкой контактов - на промежуточном переключателе они обычно обозначены как L1, L2, C (или аналогично). Неправильное подключение сделает систему неработоспособной.
• Проверьте глубину подрозетника перед установкой - габариты 46 мм требуют минимум 45 мм свободного места внутри стены.
• После монтажа протестируйте все точки управления - особенно если система собрана впервые. Один неверный контакт нарушает всю логику.
• Через год после установки проверьте затяжку винтов - особенно если использовались мягкие провода или частые включения.
• Если нужна большая гибкость - используйте этот переключатель в связке с проходными от той же серии Etika - цвет, форма и механизм будут идеально совпадать.
