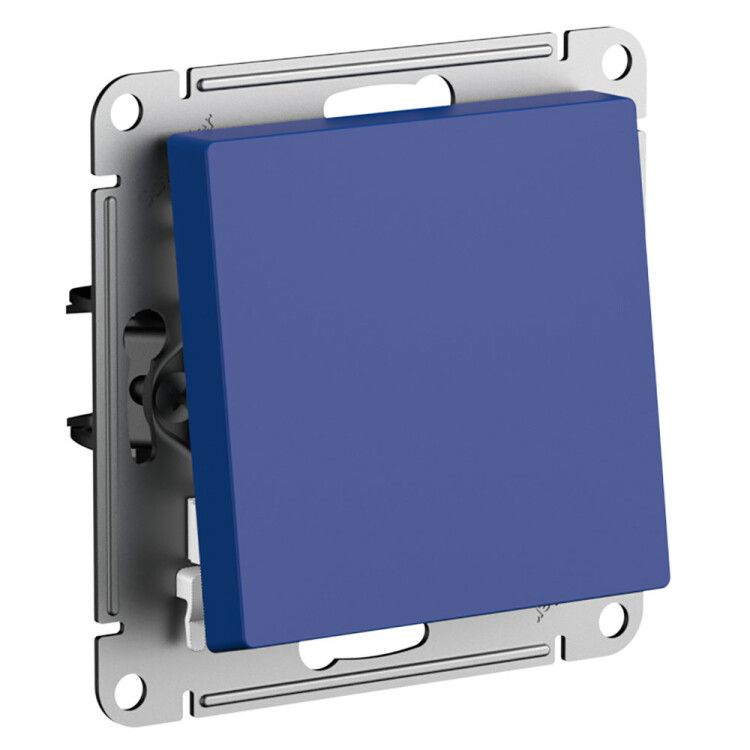

Переключатель перекрестный AtlasDesign (сх. 7) 10AX механизм аквамарин SE ATN001171 APC

Переключатель перекрестный SE (Потенциал) серии AtlasDesign с артикулом atn001171 - это механизм для управления освещением из двух мест, совместимый со стандартными монтажными коробками и рассчитанный на работу в бытовых и коммерческих сетях 250 В, до 10 А.

Назначение и область применения

Переключатель перекрестный предназначен для организации схем управления светом из двух различных точек - например, в длинном коридоре, на лестнице или между спальней и гардеробной. Он работает в паре с двумя проходными переключателями, образуя так называемую “систему трёх управлений”. Механизм не используется самостоятельно - он всегда является средним звеном в цепи. Подходит для жилых домов, офисов, гостиниц и других помещений, где требуется удобное включение/выключение света с нескольких мест.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,5 кВт при 250 В (например, несколько LED-светильников или одна мощная люстра).
• Номинальное напряжение: 250 В - соответствует стандартным сетям переменного тока в России и странах СНГ.
• Схема подключения: перекрестная - имеет четыре контакта, обеспечивает переключение фазы между двумя проходными выключателями.
• Количество клавиш: 1 - одноклавишный механизм, прост в использовании.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; применяется только внутри помещений.
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению, не желтеет со временем.
• Габариты: 71×71×40 мм - совместим с большинством стандартных монтажных коробок глубиной от 40 мм.
• Цвет: аквамарин (синий матовый) - сочетается с декором серии AtlasDesign, не бликует, маскирует следы пыли.
• Подключение: винтовые клеммы - надёжный контакт, требует периодической проверки затяжки.
• Крепление: винтовое - фиксация через лапки на болты монтажной коробки.
• Подсветка: отсутствует - не имеет светодиодной индикации состояния.
• Содержание галогенов: не содержит - экологически безопасный материал.

Совместимость и монтаж

Механизм SE серии AtlasDesign совместим с любыми монтажными коробками, имеющими стандартную посадку 71×71 мм. Для установки необходима монтажная коробка с глубиной не менее 40 мм. Кабель подключается к винтовым клеммам: два входа и два выхода - важно соблюдать правильную последовательность проводов (L1, L2, L3, L4). Лапки механизма усилены - обеспечивают плотную посадку даже в старых или слегка деформированных коробках. После монтажа рекомендуется проверить затяжку винтов после первых 1–2 недель работы - возможна усадка проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Степень защиты IP20 исключает использование во влажных зонах (ванная, кухня, бассейн) и на улице. Номинальный ток 10 А и напряжение 250 В соответствуют нормам ГОСТ Р 50030.2 и IEC 60669-1. Применяется только в сетях с заземлением и автоматическим выключателем на 10–16 А.

Преимущества

• Усиленные монтажные лапки снижают риск расшатывания механизма при частом использовании.
• ABS-пластик с матовым покрытием не царапается легко и не теряет цвет под воздействием света.
• Совместимость с другими элементами серии AtlasDesign - можно собирать единый дизайн интерьера.
• Чёткая, плавная работа клавиши - минимальный усилие для переключения, долгий срок службы контактов.
• Отсутствие галогенов - безопаснее при возгорании и при утилизации.

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от воды и пара.
• Не может работать автономно - обязательно нужен проходной переключатель с каждой стороны.
• Не имеет подсветки - невозможно определить положение переключателя в темноте.
• Запрещено использовать для управления нагрузками выше 2,5 кВт - риск перегрева и выхода из строя.
• Не совместим с системами умного дома без внешних реле - не поддерживает сигнальные протоколы.

Примеры использования

• Лестница: один проходной переключатель внизу, этот перекрестный - на площадке, второй проходной - наверху.
• Коридор: два проходных на противоположных концах, перекрестный - в середине, чтобы включить свет в любом месте.
• Спальня и гардероб: проходной у двери спальни, перекрестный у двери гардероба, ещё один проходной у кровати.
• Офисный зал: три точки управления - у входа, у окна и у рабочего стола.

Практические советы

• Выбирая место установки, убедитесь, что монтажная коробка имеет достаточную глубину - минимум 40 мм, иначе механизм не войдёт.
• При подключении используйте маркировку проводов: L1/L2 - входящие, L3/L4 - исходящие. Перепутать их - значит нарушить логику переключения.
• Не закручивайте винты слишком сильно - пластиковые клеммы могут треснуть.
• Если планируете заменить старый переключатель - сравните количество контактов: перекрестный всегда имеет 4, а проходной - 3.
• Этот механизм лучше всего применять в комплексе с другими изделиями серии AtlasDesign - они имеют одинаковый стиль, цвет и размеры, что упрощает сборку и обслуживание.
