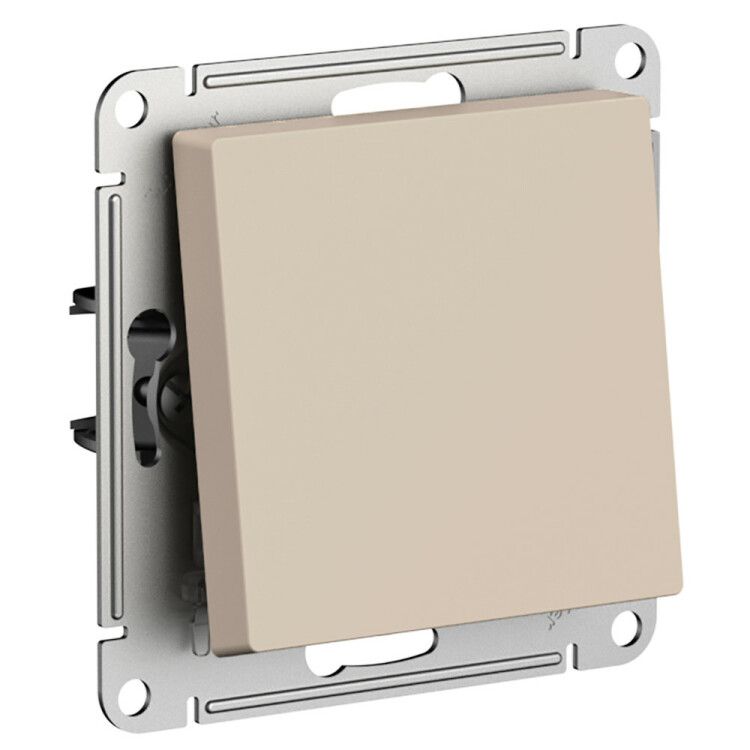

Переключатель перекрестный AtlasDesign (сх. 7) 10AX механизм песочн. SE ATN001271 APC

Переключатель перекрестный SE (Потенциал) серии AtlasDesign с артикулом atn001271 - это механизм для управления освещением из двух мест, рассчитанный на работу в бытовых и коммерческих сетях 250 В, 10 А. Подходит для скрытой установки в стеновые коробки, совместим с рамками серии AtlasDesign.

Назначение и область применения

Переключатель перекрестный используется в схемах управления светом из двух точек - например, в длинном коридоре, на лестнице или между спальней и туалетом. Он работает в паре с двумя проходными переключателями. Механизм предназначен исключительно для внутренней проводки, не подходит для открытой установки или улицы. Применяется в жилых домах, офисах, гостиницах и других помещениях с постоянным контролем освещения.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - соответствует стандартному однофазному напряжению в РФ
• Схема подключения: перекрестная - обеспечивает переключение цепи между двумя проходными выключателями
• Количество клавиш: одна - управление одной группой светильников
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Габариты: 71×71×40 мм - стандартный размер для скрытых монтажных коробок
• Материал корпуса: ABS-пластик - прочный, не боится механических воздействий и УФ-излучения
• Цвет: бежевый (песочный) - сочетается с большинством интерьерных рамок серии AtlasDesign
• Подключение: винтовые клеммы - надёжный контакт при правильном затягивании
• Крепление: винтовое - через лапки на задней стороне механизма
• Подсветка: отсутствует - не имеет светодиода или индикации состояния
• Количество модулей: 0 - не занимает место в распределительном щите, является лишь элементом цепи

Совместимость и монтаж

Механизм совместим только с рамками серии AtlasDesign (ранее Schneider Electric). Для работы требуется пара проходных переключателей - один на входе, второй на выходе, этот перекрестный - между ними. Устанавливается в стандартную глубокую монтажную коробку (например, 80 мм глубиной). Кабели подключаются к винтовым зажимам: три контакта - два для проходящих проводов, один для перемычки. Лапки механизма имеют усиленную конструкцию - обеспечивают плотную посадку даже в старых или слегка повреждённых коробках. Не требует специальных инструментов - достаточно отвертки и тестера для проверки фазы перед работой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в условиях сухих помещений. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Несмотря на высокую степень механической прочности, IP20 не позволяет использовать устройство во влажных зонах - банях, кухнях без защиты, подъездах или на улице. Не предназначено для автоматического управления или частого включения/выключения - рекомендовано для редких операций (до 1–2 раз в день).

Преимущества

• Усиленные монтажные лапки - предотвращают люфт и шатание после установки
• ABS-пластик с повышенной стойкостью к царапинам - сохраняет внешний вид долгие годы
• Цвет «песочный» гармонирует с другими элементами серии AtlasDesign - создаёт единый стиль интерьера
• Отсутствие подсветки - снижает вероятность мерцания и помех в чувствительных системах
• Простая схема подключения - легко диагностируется и заменяется без изменения всей цепи

Ограничения применения

• Не применяется в качестве проходного или одноклавишного выключателя - требует обязательной пары с другими типами переключателей
• Не подходит для мощных нагрузок выше 2,5 кВт - не используйте с нагревателями, насосами или мощными светильниками
• Запрещена установка в помещениях с повышенной влажностью - IP20 не обеспечивает защиту от брызг и пара
• Несовместим с системами умного дома - не имеет сигнализации, беспроводного управления или датчиков
• Не предусматривает возможность установки в поверхностные коробки - только скрытая проводка

Примеры использования

• Лестница между этажами - выключатель у входа в дом, перекрестный на площадке, второй проходной у двери второго этажа
• Длинный коридор - проходной на одном конце, перекрестный посередине, ещё один проходной у другого конца
• Спальня и смежный санузел - проходной у кровати, перекрестный у двери в туалет, проходной внутри туалета
• Аудитории, складские помещения - управление светом с двух противоположных входов

Практические советы

• Перед монтажом обязательно определите фазу - неверное подключение может сделать схему некорректной
• Проверьте посадочный диаметр монтажной коробки - он должен быть минимум 68 мм для свободной установки
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Если планируете заменить несколько переключателей - берите всю партию сразу: цвета могут немного отличаться между партиями
• Этот механизм нельзя использовать самостоятельно - всегда нужна пара проходных переключателей
• При ремонте - отключите питание, так как здесь есть потенциально опасные точки соединения
