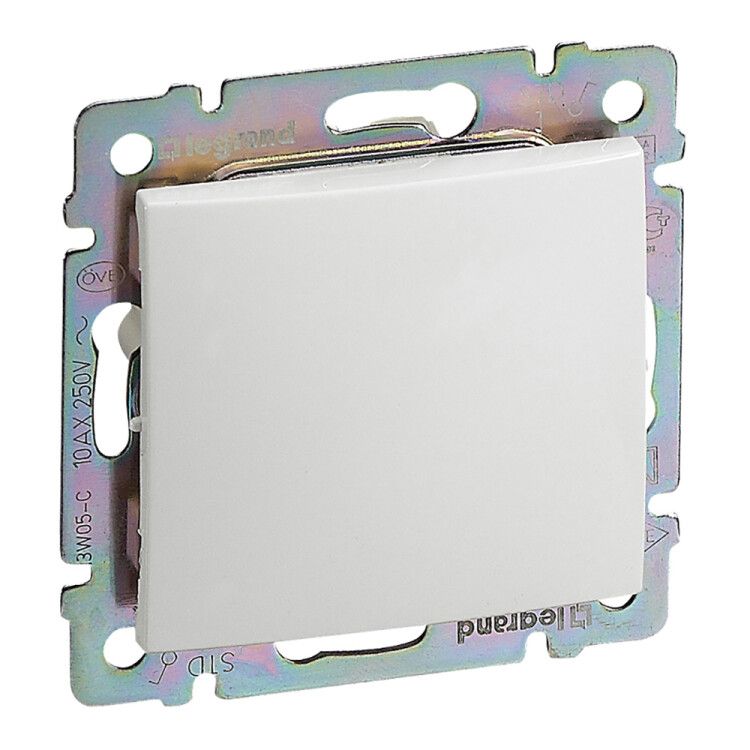

Переключатель перекрестный 1-кл. СП Valena 10А IP31 250В механизм бел. IEK 774407 Legrand

Переключатель перекрестный одноклавишный 10А IP31 250В белый (артикул 774407, бренд Legrand) предназначен для управления освещением из трёх и более точек - например, в длинных коридорах, на лестницах или в больших комнатах. Это элемент схемы с проходными переключателями, где важно сохранить функциональность при любом положении других устройств.

Назначение и область применения

Переключатель перекрестный одноклавишный 10А IP31 250В белый применяется исключительно в составе схемы с двумя проходными переключателями. Он не работает самостоятельно - его задача изменять направление тока между двумя проходными устройствами, позволяя включать и выключать свет с любого места. Подходит для жилых домов, офисов, общественных зданий, где требуется управление освещением из нескольких точек: например, у входа, середины коридора и выхода.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на бытовые сети 220–240 В, 50 Гц
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 лампочек по 100 Вт)
• Степень защиты: IP31 - защита от крупных частиц пыли и капель воды, падающих сверху
• Сечение кабеля: до 2,5 мм2 - подходит для медного провода классической бытовой проводки
• Габариты: 71×71×37 мм - соответствует стандартным подрозетникам
• Материал корпуса: пластик, без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: белый, глянцевая отделка - сочетается с большинством декоров
• Климатическое исполнение: УХЛ4 - можно использовать в неотапливаемых помещениях с температурой от −25C до +40C
• Способ монтажа: внутренний, скрытый - устанавливается в подрозетник
• Крепление: на распорные лапки и шурупы - обеспечивает надёжную фиксацию в стене
• Комплектация: механизм с накладкой - накладка входит в комплект, рамка продается отдельно
• Подсветка: не предусмотрена - в комплект не входят светодиоды

Совместимость и монтаж

Переключатель перекрестный одноклавишный 10А IP31 250В белый совместим только с другими переключателями серии Valena Classic и аналогичными по форм-фактору изделиями. Для работы необходима схема с двумя проходными переключателями - один на входе, второй на выходе, этот - посередине.

Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Кабели подключаются к контактам L1, L2, L3, L4 - помечены на механизме. Накладка крепится после установки механизма. Рамка (например, Legrand 774408) должна быть выбрана отдельно - она не входит в комплект. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60669-1 и ТР ТС 004/2341. Материалы не содержат галогенов, что снижает риск образования ядовитых веществ при нагреве. Защита IP31 предотвращает попадание крупной пыли и вертикально падающей воды - подходит для сухих помещений, но не для ванных комнат или улицы.

Преимущества

• Надёжная механика - клавиша имеет чёткий ход без люфта
• Совместимость с широким спектром рамок серии Valena
• Пластик без галогенов - экологически безопаснее при аварийных ситуациях
• Глянцевая поверхность легко моется - не задерживает грязь
• Фиксация на распорках и шурупах - минимизирует риск выпадения из стены

Ограничения применения

• Не подходит для самостоятельного использования - требует двух проходных переключателей
• IP31 недостаточно для влажных помещений - нельзя устанавливать в ванной, бане, на улице
• Нет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с системами автоматизации (умный дом) - только ручное управление
• Максимальное сечение 2,5 мм2 - не подходит для мощных нагрузок (>2,2 кВт) или промышленного оборудования

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы: включение снизу, выключение наверху, переключение на площадке
• Зал с несколькими входами - свет включается с любого порога
• Жилые дома с эркерами или сложной планировкой, где удобно иметь несколько точек управления

Практические советы

• Выбирайте рамку того же бренда и серии - Legrand Valena Classic - чтобы избежать проблем с посадкой
• Проверьте сечение кабеля перед подключением - превышение 2,5 мм2 может повредить контакты
• Не используйте этот переключатель вместо проходного - он не будет работать в схеме с одним проходным
• Если нужна подсветка - выбирайте проходные переключатели с LED, а не этот
• При замене старого устройства - сравните габариты: 71×71 мм - стандарт для современных подрозетников
• Этот переключатель Legrand 774407 лучше всего применять в комплексе с другими элементами серии Valena - так достигается единый стиль и гарантированная совместимость
