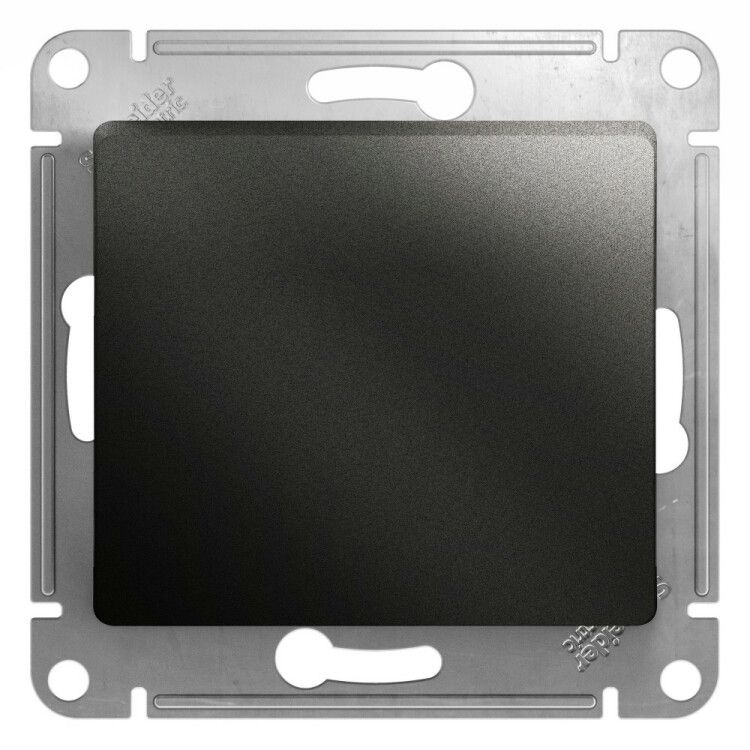

Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм антрацит SE GSL000771 APC

Переключатель перекрестный 1-клавишный, схема 7, 10А, IP20, механизм, антрацит от Systeme Electric (артикул gsl000771) предназначен для организации управления освещением из двух мест. Механизм встраивается в штробу и совместим со стандартными рамками серии Glossa.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из трёх и более точек - например, когда нужно включить или выключить один светильник с верхнего этажа, нижнего и середины лестницы. Он работает в паре с двумя проходными переключателями. Подходит для жилых домов, офисов, коридоров, длинных помещений с несколькими входами. Напряжение сети до 220 В, ток до 10 А - достаточно для большинства бытовых люстр и точечных светильников.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество клавиш: 1
• Тип подключения: винтовые клеммы
• Количество модулей: 1
• Габариты: 70,8 × 70,8 × 38,5 мм
• Материал корпуса: PC+ASA - высокопрочный пластик, устойчивый к царапинам и УФ-излучению
• Цвет: антрацит, матовая отделка
• Способ монтажа: внутренний, скрытый
• Тип крепления: винтовое
• Подсветка: не предусмотрена
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм designed для установки в стандартную металлическую или пластиковую подрозетник глубиной не менее 40 мм. Совместим с рамками серии Glossa - фиксируется через боковые защёлки. Клеммы расположены в два ряда: верхние и нижние контакты - для подводящих и отходящих проводов. Для работы в схеме с тремя точками требуется два проходных переключателя + этот перекрёстный. Подключение выполняется винтовыми зажимами - затягивайте провода плотно, используя отвертку с плоским лезвием. Не допускается использование многожильных проводов без опрессовки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Относится к классу II - имеет двойную изоляцию, заземление не требуется. Сертифицирован в рамках ЕАЭС. Применяется в помещениях с нормальной влажностью - не для ванных комнат, бань, улицы. IP20 исключает контакт с водой и попадание пыли внутрь механизма.

Преимущества

• Увеличенная надёжность благодаря прочному материалу PC+ASA - меньше риск повреждения при монтаже
• Удобные клеммы в два ряда - упрощают распределение проводов в сложной схеме
• Матовый антрацит цвет хорошо сочетается с современной интерьерной эстетикой
• Совместимость с системой Glossa - позволяет заменить старый механизм без переделки стеновой ниши
• Отсутствие галогенов снижает выбросы токсичных веществ при возгорании

Ограничения применения

• Не применяется в условиях повышенной влажности - запрещено в ванных комнатах, на кухне рядом с мойкой, в подвале с сыростью
• Не поддерживает подсветку - если нужна подсветка клавиши, необходимо использовать другую модель
• Только для переменного тока 50 Гц; несовместим с постоянным током или частотой выше 60 Гц
• Запрещено применять для нагрузок выше 10 А - не предназначенный для мощных нагревателей, насосов, двигателей
• Требуется обязательное наличие двух проходных переключателей - сам по себе не создаёт рабочую схему

Примеры использования

• Лестница между первым и вторым этажом - управление светом снизу, посередине и сверху
• Длинный коридор с тремя выходами - включение света у каждого входа
• Спальная комната с двумя дверями - выключить свет у кровати и у входа
• Производственные участки с несколькими пунктами контроля - удобство обслуживания оборудования

Практические советы

• Проверьте тип схемы перед покупкой: перекрёстный переключатель всегда стоит между двумя проходными
• При монтаже пометьте провода: L, T1, T2 - так будет легче собирать схему
• Посадочный размер 70,8×70,8 мм - убедитесь, что ваш подрозетник не уже этого значения
• Если вы меняете старый механизм - проверьте, чтобы он был также из серии Glossa, иначе возможны проблемы с фиксацией рамки
• Не используйте силу при закручивании клемм - можно повредить пластиковые детали внутри
• Для долговечности рекомендуется периодически проверять затяжку клемм после первого года эксплуатации
