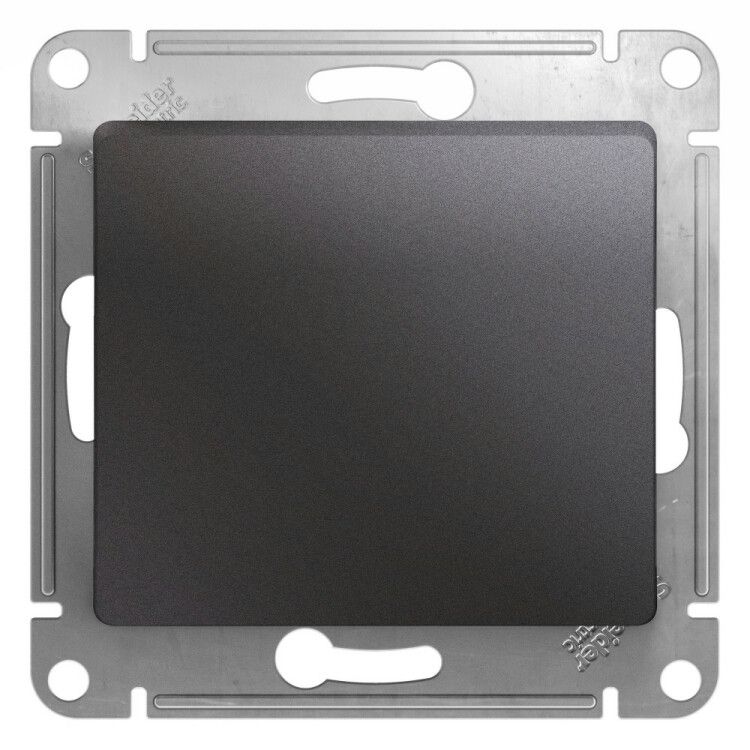

Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм графит SE GSL001371 APC

Переключатель перекрестный 1-клавишный Systeme Electric серии GLOSSA (арт. gsl001371) предназначен для управления освещением из двух мест - например, в длинном коридоре или на лестнице. Механизм с матовым графитовым покрытием сочетает надежную сборку и простую установку в штрабы.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из трех и более точек - когда один светильник контролируется двумя проходными и одним или несколькими перекрестными выключателями. Подходит для жилых домов, офисов, общественных помещений. Применяется там, где важно удобство управления освещением: спальни с выходом на балкон, длинные коридоры, многоэтажные лестницы.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В;
• Номинальное напряжение: 230 В - совместим с бытовыми сетями РФ и ЕС;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не от воды и пыли - применяется только внутри помещения;
• Способ монтажа: скрытый - устанавливается в подрозетники глубиной минимум 40 мм;
• Габариты: 70,8 × 70,8 × 38,5 мм - соответствует стандартным подрозетникам 68–70 мм;
• Материал корпуса: PC+ASA - термостойкий пластик с высокой ударной прочностью и устойчивостью к царапинам;
• Цвет: матовый графит - невызывающий, гармонирует с большинством интерьеров;
• Зажимы: винтовые - подходят для проводов сечением 0,75–2,5 мм2;
• Подсветка: отсутствует - требует внешнего решения при необходимости индикации положения;
• Крепление: винтовое - фиксируется в рамке через четыре точки.

Совместимость и монтаж

Механизм системы GLOSSA совместим со всеми рамками этой же серии и другими изделиями стандарта SE (Потенциал). Для работы требуется парный проходной переключатель (например, GSL001369) и второй перекрестный - если управление происходит из трёх точек. Кабель подводится сверху и снизу - благодаря двухрядному расположению клемм легко организовать перемычки между устройствами. Накладка плотно прилегает к стеновой поверхности, не требует дополнительной регулировки после затяжки винтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Конструкция исключает самопроизвольное выпадение механизмов при правильной установке в подрозетник. Не рекомендуется использовать во влажных помещениях - степень защиты IP20 недостаточна для ванных комнат, кухонь или подвалов.

Преимущества

• Удобная форма клемм - два ряда позволяют легко делать перемычки без перегибов провода;
• Высокая механическая прочность корпуса - материал PC+ASA сохраняет форму даже при частых переключениях;
• Матовое покрытие - не оставляет следов пальцев, маскирует микроскопические дефекты;
• Стандартные размеры - идеально встраивается в существующие подрозетники без доработки;
• Не содержит галогенов - безопаснее при возгорании и экологически предпочтителен.

Ограничения применения

• Не предназначена для открытой установки - нельзя использовать вне стеновых ниш;
• Не работает в условиях повышенной влажности - запрещено применение в банях, душевых, на улице;
• Не имеет подсветки - если нужна индикация состояния, потребуется дополнять систему LED-индикаторами или выбрать другую модель;
• Только для переменного тока - несовместим с постоянным током или импульсными нагрузками типа светодиодных драйверов без согласования.

Примеры использования

• Лестница первого этажа - переключатель у входа, ещё один у второго уровня, третий - в конце коридора;
• Спальная комната с выходом на балкон - выключение света можно выполнить как у кровати, так и у двери;
• Производственные участки с длительными маршрутами обслуживания - управление светом из нескольких контрольных точек;
• Общественные туалеты - возможность включить свет у входа и выключить у выхода без возврата.

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А; меньше 0,75 мм2 не допускаются;
• Проверьте глубину подрозетника перед установкой - минимальная должна быть 40 мм, чтобы вместился механизм + 38,5 мм;
• Не забудьте соблюдать полярность при подключении - хотя перекрестный выключатель не зависит от направления тока, лучше соблюдать порядок L/N/E для единообразия всей сети;
• Если планируете несколько таких переключателей в одной цепи - выбирайте все элементы из серии GLOSSA - гарантируется совпадение формы и шага крепления;
• При замене старого устройства проверьте тип схемы - этот переключатель работает только в связке с двумя проходными, а не просто как обычный одноклавишный.
