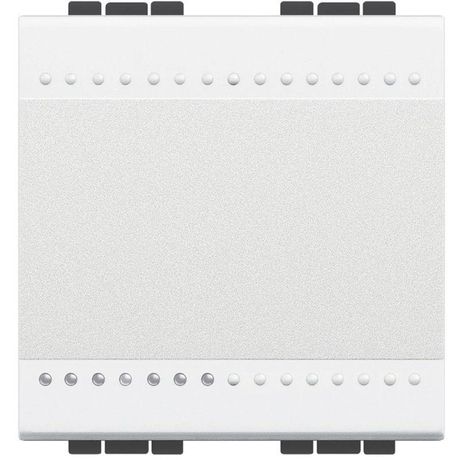

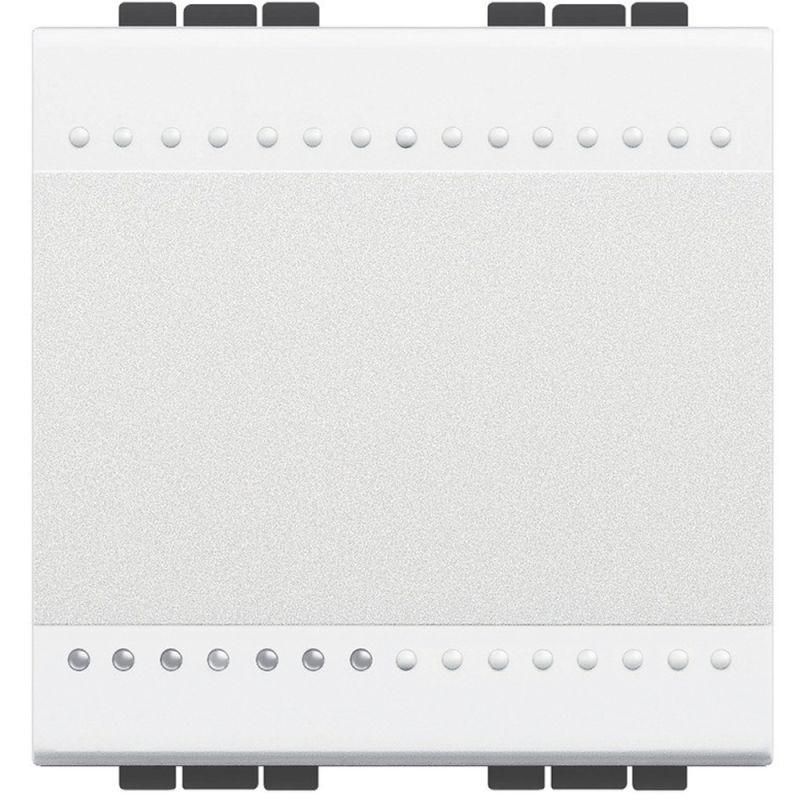

Переключатель промежуточный 1-кл. 2мод. СП LivingLight 16А IP20 механич. клеммы бел. Leg BTC N4004M2N Legrand

Переключатель промежуточный LivingLight n4004m2n - двухмодульное устройство с одной клавишей и винтовыми клеммами для коммутации освещения в трёхпроводных схемах, например, на лестницах или длинных коридорах. Устройство совместимо со стандартными монтажными коробками и рассчитано на работу в бытовых и легкопромышленных условиях.

Назначение и область применения

Переключатель промежуточный LivingLight n4004m2n используется в схемах управления светом из трёх и более мест - например, когда нужно включить или выключить свет у входа, в середине коридора и у выхода. Он работает как промежуточный элемент между двумя проходными переключателями. Подходит для установки в жилых домах, офисах, гостиницах и других помещениях с необходимостью многоуровневого управления освещением.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - соответствует сетям переменного тока 220–240 В
• Количество клавиш: одна - управление одним контуром
• Количество модулей: два - занимает стандартную ширину 33,8 мм
• Глубина механизма: 25 мм - компактный корпус для плотной установки
• Минимальная глубина монтажной коробки: 30 мм - требует достаточного внутреннего объёма
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода до этого значения
• Тип подключения: винтовые клеммы - надёжное фиксирование проводов без пайки
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Цвет: белый - сочетается с большинством интерьерных рамок и декорами
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Диапазон рабочих температур: до +35 C - рекомендовано применение в помещении с нормальным микроклиматом

Совместимость и монтаж

Perеключатель LivingLight n4004m2n предназначен для скрытого монтажа в стандартные металлические или пластиковые монтажные коробки. Крепится на штыревые фиксаторы внутри коробки - не требует дополнительных крепёжных элементов. Для правильной работы необходимо соблюдать минимальную глубину коробки 30 мм, чтобы механизм свободно располагался без давления на заднюю стенку. Подключение выполняется через винтовые зажимы: зачищенные концы проводов (не более 2,5 мм2) вставляются в клеммы и затягиваются отверткой. Нельзя использовать многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. Отсутствие галогенов в составе пластика снижает риск образования ядовитых веществ при перегреве. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон - запрещена установка в ванных, банях, на улице или в подвале с высокой влажностью. Механизм не имеет подсветки - в темноте невозможно определить положение клавиши.

Преимущества

• Простая и проверенная конструкция с механическими клеммами - долгий срок службы без обслуживания
• Совместим с другими изделиями серии LivingLight - легко заменить или дополнить систему
• Имеет плоскую поверхность для наклеивания этикеток - удобно помечать функциональные участки
• Белый цвет и минималистичный дизайн гармонируют с современными интерьерами
• Экономичный вариант для сложных схем управления светом - вместо дорогостоящих решений с автоматикой

Ограничения применения

• Не подходит для влажных и пыльных помещений - IP20 недостаточно для кухонь, ванных комнат, подвалов
• Запрещено использование с нагрузкой выше 16 А - не применяйте для мощных нагревателей, насосов, кондиционеров
• Не допускается подключение проводов сечением больше 2,5 мм2 - возможна потеря контакта или перегрев
• Не имеет подсветки - в темноте сложно найти положение клавиши, особенно в ночное время
• Работает только при температуре до +35 C - не устанавливайте рядом с источниками тепла (печи, батареи, осветительные приборы)

Примеры использования

• Лестница в двухэтажном доме: один проходной переключатель у входа, этот промежуточный на площадке, второй проходной у верхней двери
• Длинный коридор в офисе: три точки управления - у начала, в середине и у выхода
• Спальная комната с двумя выходами: переключатель у кровати, промежуточный у двери, ещё один проходной у второго выхода

Практические советы

• При монтаже всегда отключайте питание - даже при использовании промежуточного переключателя есть потенциальный контакт с фазой
• Проверьте глубину монтажной коробки перед установкой - если меньше 30 мм, используйте углублённую коробку или расширьте нишу
• Для многожильных проводов используйте наконечники типа ПВ-1 или ПВ-3 - предотвращают ослабление контакта
• Затягивайте винты равномерно и осторожно - перетягивание повредит клемму, недотягивание вызывает нагрев
• Если нужна подсветка - выбирайте проходные переключатели с LED, а не этот промежуточный
• LivingLight n4004m2n можно комбинировать с любыми рамками Legrand Euro - совместимость гарантируется производителем
