Переключатель с ключом № 455 - Osmoz для комплектации без подсветки IP 66 2 положения фиксацией 45° | 023950 Legrand

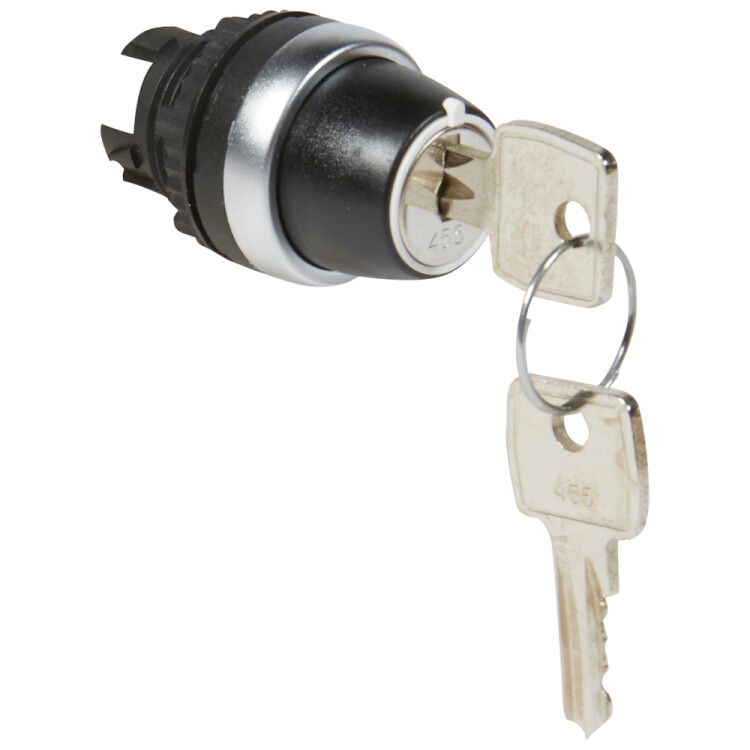

Переключатель с ключом 2 положения с фиксацией 45 градусов, IP66, головка переключателя от Legrand (артикул 023950) предназначен для надёжного ручного управления оборудованием в условиях повышенной запылённости и воздействия воды. Головка переключателя совмещает механическую безопасность с высокой степенью герметичности, что делает её подходящей для промышленных сред.

Назначение и область применения

Этот переключатель используется там, где требуется предотвращение случайного включения или выключения оборудования. Ключевой механизм исключает доступ к управлению без специального ключа, что важно для безопасности персонала. Подходит для установки на пультах управления, щитах, станках, конвейерах, насосных станциях и других объектах, где важна защита от внешних факторов.

Технические характеристики

• Количество положений: 2 (включение/выключение)
• Угол поворота: 45 градусов между положениями
• Фиксация: механическая, удерживает положение до ручного перевода
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Материал корпуса: металлический сплав с хромированным передним кольцом
• Цвет элементов: серебристый корпус, хромированное кольцо
• Тип изделия: головка переключателя - требует подключения к контактному модулю (не содержит внутренней коммутирующей части)

Совместимость и монтаж

Головка переключателя 023950 является только лицевой частью. Для работы необходимо совместить её с соответствующим контактным модулем серии Osmoz, который обеспечивает электрическое соединение. Монтаж осуществляется через круглое отверстие диаметром 22,3 мм. Переднее кольцо плотно фиксируется в панели, обеспечивая герметичность. Установка возможна в металлические, пластиковые или композитные панели толщиной до 8 мм. Необходимо использовать только оригинальные контакты Legrand Osmoz - совместимость с другими сериями не гарантируется.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Высокий класс защиты IP66 позволяет применять устройство во влажных, пыльных и агрессивных средах. Конструкция исключает возможность самопроизвольного переключения. Ключ можно извлечь только в одном из двух крайних положений - это снижает риск неквалифицированного вмешательства.

Преимущества

• Высокая механическая прочность за счёт металлического корпуса и хромированного кольца
• Защита от несанкционированного доступа благодаря системе ключа
• Устойчивость к коррозии и агрессивным средам благодаря качественному покрытию
• Чёткая фиксация положений - переключатель не “проваливается” и не возвращается в исходное состояние самостоятельно
• Совместимость с экосистемой Legrand Osmoz - легко заменяемые и унифицированные компоненты

Ограничения применения

• Не предназначена для автоматического управления - только ручное оперирование
• Работает только с контактными модулями серии Osmoz; несовместима с аналогами других брендов
• Не имеет встроенного светового индикатора - нельзя использовать там, где нужна визуальная индикация состояния
• Запрещено применять в зонах с постоянным погружением в жидкости - IP66 не обеспечивает длительную герметичность при погружении
• Не рекомендовано для частых циклов переключения более 10 раз в минуту - возможен быстрый износ механизма

Примеры использования

• Управление питанием крупногабаритного станка на заводе
• Аварийный останов конвейера в пищевой промышленности
• Включение/выключение системы орошения на открытых площадках
• Локальный контроль насосной группы в канализационном узле

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск +-0,2 мм. Несоответствие диаметра 22,3 мм может повредить резьбу или вызвать люфт
• Используйте только ключи, входящие в комплект или официально совместимые с Legrand Osmoz - сторонние ключи могут не фиксироваться
• При установке в наружных шкафах применяйте уплотнительные кольца (если предусмотрены конструкцией шкафа) для усиления герметизации
• Не затягивайте фиксирующие болты слишком сильно - это может деформировать переднее кольцо и нарушить IP66
• Для обслуживания отключите питание и извлеките ключ - так вы гарантированно предотвратите случайное включение
