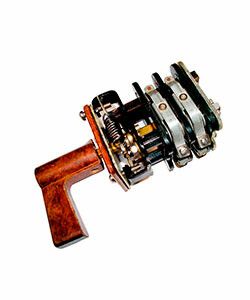

Универсальный переключатель УП 5311-С23 | ET052960 Электротехник

Переключатель универсальный УП 5311 С23 от Электротехник - это ручной коммутирующий аппарат для управления слаботочными цепями в системах автоматизации, сигнализации и контроля. Применяется там, где требуется надёжное переключение полюсов, особенно в условиях широкого диапазона температур. Артикул et052960 соответствует модели, рассчитанной на работу в промышленных средах.

Назначение и область применения

Переключатель универсальный УП 5311 С23 предназначен для ручного переключения электрических цепей в системах управления, сигнализации и автоматики. Подходит для переключения полюсов у малоформатных асинхронных двигателей, а также для подключения электроизмерительных приборов. Работает с переменным током до 380 В (50/60 Гц) и постоянным током до 220 В. Часто используется в пультах управления станков, конвейеров, испытательных стендах и распределительных щитах.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока, до 220 В постоянного тока
• Номинальный ток: 16 А
• Тип устройства: переключатель с механическим приводом
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий (пыль, влага, прикосновение)
• Рабочий температурный диапазон: от -40 C до +45 C
• Способ установки: монтаж на лицевую панель через отверстие

Совместимость и монтаж

Переключатель универсальный УП 5311 С23 устанавливается в панелях оборудования путём вставки в предварительно просверленное отверстие подходящего размера. Крепление осуществляется фиксирующей гайкой с тыльной стороны. Для обеспечения плотного контакта и исключения люфтов рекомендуется использовать штатную комплектацию. Поскольку степень защиты IP00 не предусматривает герметичности, устройство необходимо размещать внутри закрытых корпусов или защищённых панелей, чтобы избежать попадания пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Переключатель универсальный УП 5311 С23 соответствует требованиям к коммутационным аппаратам для промышленного использования, однако не имеет внутренней защиты от поражения током или бросков напряжения. Его применение допускается только в зонах с ограниченным доступом и при наличии внешнего контура безопасности. Напряжение выше указанных значений (380 В AC / 220 В DC) недопустимо - возможен пробой изоляции и выход из строя.

Преимущества

• Высокая механическая прочность корпуса - выдерживает частые переключения
• Широкий диапазон рабочих температур позволяет использовать в холодных помещениях и на открытых площадках
• Простая конструкция снижает вероятность отказа и упрощает обслуживание
• Подходит для работы с различными типами нагрузок: резистивные, индуктивные, слаботочные цепи управления

Ограничения применения

• Не применяется во влажных, запылённых или взрывоопасных средах - отсутствует защита (IP00)
• Запрещено использование вне закрытых корпусов - риск поражения током и повреждения контактов
• Не предназначен для частого включения-выключения силовых цепей с высокими пусковыми токами
• Не совместим с автоматическими системами - требует ручного воздействия оператора

Примеры использования

• Переключение скоростей у маломощных асинхронных двигателей на конвейерах
• Выбор режима работы измерительного прибора (например, переключение диапазонов вольтметра)
• Ручное управление направлением вращения двигателя в тестовых установках
• Активация/деактивация световой сигнализации в пульте управления

Практические советы

• При монтаже проверьте точный диаметр отверстия в панели - он должен точно соответствовать габаритам корпуса УП 5311 С23
• Избегайте установки рядом с источниками тепла или вибраций - это сокращает срок службы контактов
• Обязательно используйте защитные крышки или кожухи, даже если оборудование находится в помещении
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может вызвать нагрев и потерю проводимости
• Для работы в условиях низких температур (-40 C) перед первым включением дайте устройству адаптироваться к окружающей среде в течение 10–15 минут
