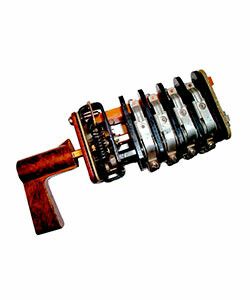

Универсальный переключатель УП 5312-С86 | ET001848 Электротехник

Переключатель универсальный УП 5312-С86 от Электротехник - это ручной коммутирующий аппарат для управления слаботочными цепями в системах автоматизации, сигнализации и контроля. Модель УП 5312-С86 рассчитана на работу в условиях широкого температурного диапазона и устанавливается на лицевые панели оборудования.

Назначение и область применения

Переключатель универсальный УП 5312-С86 предназначен для ручного переключения электрических цепей в устройствах управления, сигнализации и автоматики. Применяется для:

• Переключения полюсов у малоформатных асинхронных двигателей с несколькими скоростями;
• Подключения и переключения измерительных приборов (вольтметров, амперметров);
• Работы в цепях управления с номинальным напряжением до 380 В переменного тока (50/60 Гц) и до 220 В постоянного тока.

Не предназначен для силовой коммутации высокой мощности. Подходит для установки в щитах, пультах управления, станках и испытательных стендах.

Технические характеристики

• Номинальное напряжение: 440 В - максимальное допустимое напряжение, однако рекомендованная рабочая нагрузка - до 380 В переменного и 220 В постоянного тока;
• Номинальный ток: 16 А - способен выдерживать длительную нагрузку до этого значения;
• Тип изделия: механический переключатель с фиксированными положениями;
• Способ монтажа: на лицевую панель - требует вырезания отверстия под корпус;
• Степень защиты: IP00 - отсутствие защиты от пыли и воды, работает только внутри закрытых корпусов или щитов;
• Диапазон рабочих температур: от -40 C до +45 C - позволяет использовать в холодных помещениях и на открытых площадках при условии герметичной установки.

Совместимость и монтаж

Монтаж переключателя УП 5312-С86 выполняется через отверстие в передней панели. Для надёжной фиксации используется резьбовое крепление с гайкой с тыльной стороны. Диаметр отверстия должен соответствовать габаритам корпуса - проверьте размеры перед сверлением. Клеммы доступны для подключения проводов сечением до 2,5 мм2. Соединения должны быть плотными - плохой контакт вызывает нагрев при токе 16 А.

Безопасность и стандарты

Переключатель УП 5312-С86 не имеет сертификации по международным стандартам безопасности (например, IEC 60947). Он проектирован для внутреннего использования в соответствии с требованиями ГОСТ Р 50030.5.1. Работает исключительно в защищённых зонах, где исключено случайное прикосновение к токоведущим частям.

Преимущества

• Высокая механическая прочность корпуса - выдерживает частые переключения;
• Широкий температурный диапазон - подходит для работы в неотапливаемых помещениях и на объектах с суровым климатом;
• Простая конструкция - минимум деталей, что снижает вероятность отказа;
• Совместим с типовыми панелями управления - легко заменяет аналоги других производителей.

Ограничения применения

• Не применяется во влажных, запылённых или взрывоопасных средах - степень защиты IP00 не обеспечивает ни пыле-, ни влагозащиту;
• Запрещена коммутация токов выше 16 А - возможен оплав контактов и выход из строя;
• Не предназначен для частого включения-выключения силовых цепей - только для цепей управления и сигналов;
• Не используйте в цепях с напряжением выше 440 В - риск пробоя изоляции.

Примеры использования

• Переключение режимов скорости у насосов и вентиляторов с двух- или трёхскоростными двигателями;
• Выбор диапазона измерений на тестере или мультиметре в ремонтной мастерской;
• Ручное управление направлением вращения маломощного привода на конвейере;
• Аварийное отключение сигнализационной цепи в распределительном шкафу.

Практические советы

• Обязательно убедитесь, что устройство установлено внутри закрытого щита - внешнее воздействие повредит контакты;
• Избегайте установки рядом с источниками тепла - при температуре выше +45 C срок службы сокращается;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает надёжность;
• При замене старого переключателя совпадайте не только с моделью УП 5312-С86, но и с количеством полюсов и положений - отличаются модификации серии УП;
• Для долгой службы используйте провода с медными жилами и качественные кабельные наконечники - алюминий и плохо обжатые соединения вызывают перегрев.
