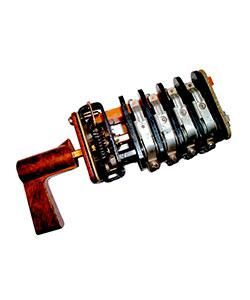

Универсальный переключатель УП 5312-С128 | ET002907 Электротехник

Переключатель универсальный УП 5312-С128 от Электротехник - это надёжный ручной аппарат для коммутации цепей управления, сигнализации и автоматики, а также для переключения полюсов маломощных асинхронных двигателей. Артикул et002907 соответствует серийному решению УП, предназначенное для работы в промышленных условиях.

Назначение и область применения

Переключатель универсальный УП 5312-С128 используется для ручного переключения электрических цепей в системах управления и автоматизации. Применяется в следующих задачах:

• Коммутация цепей управления и сигнализации на оборудовании
• Ручное переключение полюсов у маломощных асинхронных двигателей (например, для изменения скорости вращения)
• Подключение и переключение измерительных приборов в контрольных схемах

Подходит для установки на щитах управления, станках, конвейерах, насосных и вентиляционных системах.

Технические характеристики

• Максимальное рабочее напряжение: до 380 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Назначение: коммутация цепей управления, сигнализации, автоматики; переключение полюсов двигателей
• Тип: универсальный ручной переключатель
• Исполнение: С128 - указывает на конкретную модификацию контактов и положений переключения

Не имеет указанных значений тока, степени защиты IP или температурного диапазона - эти данные в исходных данных отсутствуют.

Совместимость и монтаж

Переключатель универсальный УП 5312-С128 монтируется на DIN-рейку или панель через фиксирующие крепления, характерные для серии УП. Для правильной установки проверьте наличие подходящих отверстий в корпусе щита. Кабельные соединения выполняются винтовыми зажимами - используйте провода сечением, соответствующим нагрузке цепи. Обязательно отключите питание перед обслуживанием.

Безопасность и стандарты

Произведён в соответствии с требованиями к устройствам для коммутации слаботочных и силовых цепей управления. Конструкция обеспечивает механическую устойчивость и предотвращает случайное включение. Однако точное соответствие ГОСТ или IEC в данных не указано - рекомендуется сверить документацию завода-изготовителя при использовании в регулируемых отраслях.

Преимущества

• Универсальность: один тип устройства применяется для нескольких функций - управление, сигнализация, переключение двигателей
• Надёжная контактная группа: рассчитана на многократные операции переключения
• Простота замены: совместим с другими переключателями серии УП, что упрощает ремонт и запасование

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 380 В AC / 220 В DC
• Не имеет защищённого исполнения (IP) - не использовать во влажных, пыльных или взрывоопасных средах без внешней защиты
• Не рассчитан на частые аварийные отключения - только для штатного ручного управления
• Не подходит для автоматического управления без внешних приводов

Примеры использования

• На станке с двухскоростным двигателем - переключение между медленной и быстрой скоростью
• В системе вентиляции - ручной выбор режима работы (выключено/низкая/высокая скорость)
• В тестовой лаборатории - переключение входов измерительного прибора между несколькими точками

Практические советы

• При замене старого переключателя - сверьте количество полюсов и положений переключения (модификация С128 определяет схему контактов)
• Не затягивайте клеммы слишком сильно - это повредит пластиковые детали и снижает долговечность
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать нагрев
• Артикул et002907 - это тот же самый Переключатель универсальный УП 5312-С128, просто в формате складского учёта. Убедитесь, что вы заказываете именно эту модель, а не другую из серии УП.
