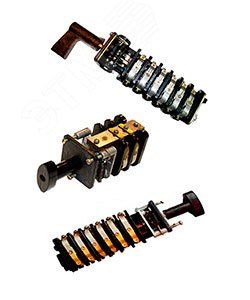

Универсальный переключатель УП 5312-А29 | ET017991 Электротехник

Переключатель универсальный УП 5312 А29 от Электротехник предназначен для ручной коммутации управляющих, сигнальных и измерительных цепей в системах автоматизации. Этот модельный ряд используется там, где требуется надёжное переключение нескольких полюсов - например, при управлении малоформатными двигателями или замена показаний на электроизмерительных приборах.

Назначение и область применения

Переключатель универсальный УП 5312 А29 применяется для:

• Ручного переключения полюсов у многоскоростных асинхронных двигателей малой мощности;
• Коммутации цепей управления и сигнализации в аппаратуре автоматики;
• Подключения и переключения измерительных приборов (вольтметров, амперметров и аналогичных устройств);
• Работы в сетях переменного тока до 380 В (50/60 Гц) и постоянного тока до 220 В.

Часто встречается на пультах управления станков, конвейеров, насосных установках и испытательных стендах.

Технические характеристики

• Максимальное рабочее напряжение: 380 В переменного тока, 220 В постоянного тока;
• Частота переменного тока: 50–60 Гц;
• Тип устройства: универсальный механический переключатель с фиксацией положений;
• Исполнение: рассчитан на ручную операцию; не имеет автономного привода;
• Стандартная серия: УП - универсальные переключатели производства Электротехник.

Совместимость и монтаж

Переключатель универсальный УП 5312 А29 монтируется на щитовое оборудование через стандартные крепления, предусмотренные конструкцией корпуса. Для подключения используются болтовые зажимы - провода зачищаются и затягиваются с усилием, соответствующим требованиям производителя. Количество контактов и схема переключения определяются конкретной модификацией А29 - перед установкой проверьте документацию на контактную группу. Монтаж допускается в закрытых распределительных шкафах с уровнем защиты IP40 и выше.

Безопасность и стандарты

Переключатель универсальный УП 5312 А29 соответствует требованиям ГОСТ Р 50030.5.1 и другим нормативам для аппаратов управления низковольтных цепей. Конструкция обеспечивает безопасную работу при соблюдении предельных значений напряжения и тока. Напряжение выше указанных значений недопустимо - это повышает риск пробоя изоляции и выхода из строя механизма.

Преимущества

• Высокая механическая прочность корпуса - выдерживает многократные переключения;
• Простая и проверенная конструкция - минимум отказов при правильном использовании;
• Широкий диапазон рабочих напряжений - совместим с большинством промышленных систем управления;
• Легко обслуживается: доступ к контактам позволяет выполнять осмотр и замену без демонтажа всего устройства.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или химически активной среды - отсутствует высокая степень герметизации (не IP65+);
• Запрещено использовать в цепях с током свыше номинального значения - возможен перегрев и сплавление контактов;
• Не рекомендован для частого включ-выключения более 100 раз в час - снижает срок службы механизмов;
• Не подходит для автоматического управления - требует ручного воздействия.

Примеры использования

• Выбор скорости вращения трёхступенчатого асинхронного двигателя на конвейере;
• Переключение режимов измерения на тестовой плате (например, между напряжением и током);
• Аварийное отключение питания вручную на пульте управления насосной станцией;
• Настройка направления вращения двигателя в ремонтной мастерской.

Практические советы

• Перед установкой проверьте соответствие количества полюсов и схемы переключения вашей схеме управления - модели УП 5312 А29 имеют различные внутренние соединения;
• Обязательно используйте защитные крышки или боксы, чтобы исключить случайное задевание рычага;
• При работе с несколькими переключателями УП 5312 А29 помечайте каждый по функциям - так проще диагностировать нештатные ситуации;
• Не забудьте отключить питание перед любыми работами с контактами - даже при минимальном напряжении есть риск поражения током;
• Если нужна защита от внешних факторов - выбирайте другие модели с IP65/IP67, либо помещайте этот переключатель в герметичный кожух.
