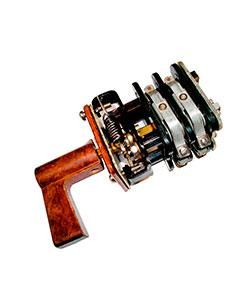

Переключатель универсальный УП 5311-И3 16А 380В IP00 Электротехник ET002896

Переключатель универсальный УП 5311-И3 16А - это надёжный коммутационный аппарат для управления цепями постоянного и переменного тока в промышленном оборудовании. Произведён компанией Электротехник, артикул et002896, предназначен для частых переключений в условиях повышенной вибрации и запылённости.

Назначение и область применения

УП 5311-И3 16А используется для ручного включения и выключения электрических цепей до 16 А. Подходит для управления двигателями, светильниками, нагревательными элементами и другими нагрузками в системах автоматизации. Часто устанавливается на пультах управления, щитах и корпусах оборудования, где требуется механический контроль работы устройства.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 440 В переменного тока (AC), до 220 В постоянного тока (DC)
• Количество контактов: 3 (1 нормально замкнутый + 2 нормально разомкнутых)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Механическая износостойкость: до 1 млн циклов включений/выключений
• Рабочая температура: от -25 C до +55 C
• Крепление: через фланец с отверстием Ø22 мм

Совместимость и монтаж

УП 5311-И3 16А монтируется в панели или корпус с толщиной материала до 8 мм. Для установки необходимо просверлить отверстие диаметром 22 мм и зафиксировать переключатель гайкой с резьбой M22x1,5. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2. Перед подключением проверьте соответствие напряжения и тока нагрузки заявленным параметрам. Не допускается использование в цепях с реактивной нагрузкой выше 1000 ВА.

Безопасность и стандарты

УП 5311-И3 16А соответствует требованиям ГОСТ Р МЭК 60947-5-1. Конструкция обеспечивает безопасную работу при случайных прикосновениях благодаря закрытому корпусу и отсутствию доступных токоведущих частей при установленном положении. Применяется в соответствии с правилами электроустановок (ПУЭ).

Преимущества

• Высокая долговечность - способен выдерживать десятки тысяч операций без потери контакта
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Чёткое тактильное ощущение переключения - удобно для операторов даже в перчатках
• Универсальная схема контактов (1НО+2НЗ) подходит для большинства схем управления

Ограничения применения

• Не предназначен для частого включения двигателей большой мощности - возможна дуговая эрозия контактов
• Не рекомендуется для импульсных нагрузок с высокими пиковыми токами (например, светодиодных драйверов)
• Не следует применять в зонах с воздействием открытого пламени или химически активных паров
• Не подходит для автономного управления в системах с требованием взрывозащиты (Ex-области)

Примеры использования

• Ручной пуск/остановка насоса на водопроводной станции
• Управление освещением в цеху с помощью кнопки на стенде
• Переключение режимов работы конвейера между ручным и автоматическим управлением
• Локальное отключение нагревательного элемента в термокамере

Практические советы

• При монтаже используйте шайбы и герметик для предотвращения попадания влаги внутрь корпуса
• Проверяйте контактную группу после первых 1000 циклов - при появлении задиров замените переключатель
• Для длительной работы в холоде (ниже -15 C) убедитесь, что механизм не замёрз - возможно образование конденсата
• Не затягивайте крепёж слишком сильно - это может повредить пластиковый корпус и нарушить герметичность
• При замене старого переключателя совпадайте тип контактов: УП 5311-И3 16А имеет именно схему 1НО+2НЗ, другие модели могут отличаться
