Универсальный переключатель УП 5312-С45 | ET002905 Электротехник

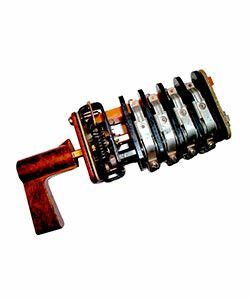

Переключатель универсальный УП 5312-С45 от Электротехник - это компактное устройство для ручного переключения электрических цепей в системах управления, сигнализации и автоматики. Подходит для работы с двигателями малой мощности и измерительными приборами, устанавливается на лицевую панель. Артикул et002905 соответствует серийному исполнению УП 5312-С45.

Назначение и область применения

Переключатель универсальный УП 5312-С45 используется для ручного переключения полюсов в цепях управления и сигнализации. Применяется в следующих задачах:

• Ручной запуск и переключение скоростей малоформатных асинхронных двигателей;
• Подключение и переключение электроизмерительных приборов (вольтметров, амперметров);
• Коммутация слаботочных цепей автоматики и управления;
• Альтернатива кнопкам и тумблерам там, где требуется фиксированное положение контактов.

Не предназначен для силовых цепей высокой мощности - работает только в пределах указанных номинальных значений.

Технические характеристики

• Номинальное напряжение: до 440 В - позволяет использовать в сетях переменного тока до 440 В, включая 380 В (стандартная трёхфазная сеть) и 220 В постоянного тока;
• Номинальный ток: 16 А - максимальный допустимый ток через каждый контакт; превышение может вызвать нагрев и выход из строя;
• Степень защиты IP00: отсутствие защиты от пыли и воды - устройство требует установки внутри корпуса или защищённой панели;
• Диапазон рабочих температур: от -40 C до +45 C - подходит для холодных помещений и неотапливаемых зон, но не для открытого монтажа;
• Способ монтажа: на лицевую панель - крепится через отверстие в передней стенке шкафа или щита.

Совместимость и монтаж

Монтаж переключателя универсального УП 5312-С45 выполняется путём вставки в круглое отверстие в панели. Диаметр отверстия должен точно соответствовать габаритам устройства - не указан в спецификации, но типичен для аналогичных моделей серии УП (обычно около 22–25 мм). Для надёжной фиксации используйте прилагаемые гайки и шайбы. После установки провода подключаются к клеммам снизу - соблюдайте полярность при работе с постоянным током. Кабель должен иметь жилы сечением до 2,5 мм2.

Безопасность и стандарты

Изделие не имеет явного соответствия международным стандартам (IEC, GOST) в предоставленных данных. Производитель указывает лишь рабочие параметры. При использовании в промышленных объектах рекомендуется проверить соответствие требованиям ПУЭ и норм безопасности предприятия. Отсутствие степени защиты IP00 делает его непригодным для сред с пылью, влагой или риском механического повреждения.

Преимущества

• Высокая механическая прочность - рассчитан на многократные переключения;
• Широкий температурный диапазон - работает даже в неотапливаемых цехах зимой;
• Простота замены - совместим со стандартными панелями и креплениями серии УП;
• Надёжная коммутация при токе до 16 А - обеспечивает стабильную работу в цепях управления.

Ограничения применения

• Недопустимо применение во влажных, пыльных или агрессивных средах - степень защиты IP00 исключает любую внешнюю защиту;
• Не подходит для автономного монтажа вне электрощитов - обязательно использование в закрытом корпусе;
• Запрещено перегружать током выше 16 А - возможен оплавление контактов и возгорание;
• Не предназначен для частого включения-выключения нагрузки более 1000 раз в час - снижает срок службы;
• Не применяется в цепях с импульсными или емкостными нагрузками без дополнительной защиты.

Примеры использования

• Переключение режимов работы насоса (медленный / быстрый ход) на конвейере;
• Выбор диапазона измерения в контрольном щите станка;
• Ручной перевод двухскоростного двигателя вентилятора с одной обмотки на другую;
• Локальное управление освещением в ремонтной зоне с помощью выносной панели.

Практические советы

• Перед установкой проверьте, что номинальное напряжение сети не превышает 440 В переменного или 220 В постоянного тока - особенно важно при наличии выпрямителей;
• Обязательно используйте защитный кожух или крышку после монтажа - даже небольшая пыль может вызвать пробой;
• При подключении к двигателям убедитесь, что ток старта не превышает 16 А - иначе выбьёт контакты;
• Для длительной эксплуатации периодически проверяйте состояние контактов - при окислении или подгаре замените переключатель универсальный УП 5312-С45;
• Не смешивайте этот переключатель с изделиями других серий - крепёж и форма контактов могут отличаться, хотя бренд одинаковый - Электротехник.
