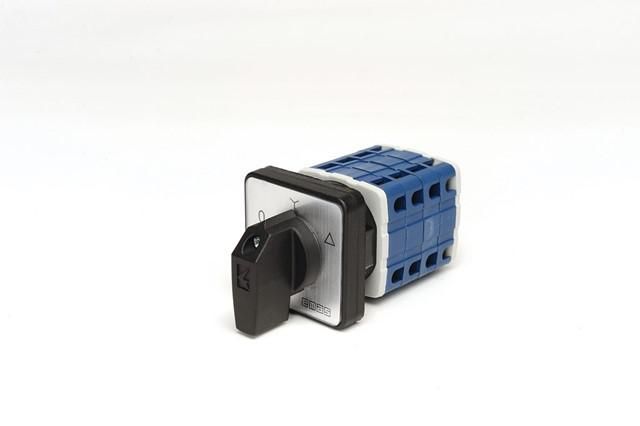

Переключатель "звезда-треугольник" трехфазный 40А EMAS PSA040MS335S

Переключатель звезда-треугольник трехфазный 40А от EMAS (артикул psa040ms335s) - это механическое устройство для переключения схем соединения трёхфазных электродвигателей между «звезда» и «треугольник». Применяется в системах автоматического пуска двигателей, где требуется снижение пусковых токов, например, на насосах, вентиляторах и компрессорах.

Назначение и область применения

Переключатель звезда-треугольник трехфазный 40А предназначен для ручного переключения схемы подключения трёхфазного асинхронного двигателя: с «звезды» (для пуска) на «треугольник» (для рабочего режима). Это позволяет уменьшить пусковой ток в 3 раза, защищая сеть и оборудование от перегрузок. Устройство используется в промышленной автоматике: на конвейерах, воздушных завалах, насосных станциях, вентиляционных системах. Может применяться как самостоятельный коммутационный аппарат или в составе пусковой схемы с контакторами.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток при переключении
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА - способен безопасно разрывать токи короткого замыкания
• Механический ресурс: 100 000 циклов - срок службы при частых переключениях
• Электрический ресурс: 50 000 циклов - количество надёжных переключений под нагрузкой
• Степень защиты: IP54/IP56 (лицевая часть) - защищён от пыли и брызг воды
• Диапазон температур: –5C до +40C - работает в помещениях с контролируемым микроклиматом
• Диэлектрическая прочность: 1890 В AC/1 мин - высокая изоляция между контактами
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Конструкция: бакелитовый корпус - устойчив к механическим воздействиям и химическим средам

Совместимость и монтаж

Переключатель звезда-треугольник трехфазный 40А совместим с любыми трёхфазными двигателями, работающими в схеме «звезда-треугольник», при условии, что ток двигателя не превышает 40 А. Для монтажа требуется щитовая панель с отверстием под фланец. Клеммы рассчитаны на провода сечением до 16 мм2. Подключение выполняется через верхние и нижние клеммы - вход и выход соответственно. Обязательно соблюдать порядок фаз: L1, L2, L3 должны соответствовать схеме подключения двигателя. Переключатель не имеет внутренней автоматики - управление исключительно ручное. Работает в паре с внешними контакторами и реле времени.

Безопасность и стандарты

Устройство соответствует стандарту TS EN 60947-3 - требования к коммутационным аппаратам для низковольтных распределительных сетей. Высокая степень защиты IP54/IP56 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Диэлектрическая прочность и сопротивление изоляции гарантируют отсутствие пробоя даже при кратковременных перенапряжениях. Конструкция исключает самопроизвольное переключение - фиксация положения ручки механическая.

Преимущества

• Не требует внешнего питания - полностью механическое, надёжное и долговечное
• Высокий ресурс переключений - подходит для интенсивного режима работы
• Компактный размер - экономит место в шкафу управления
• Эргономичная ручка - удобно переключать даже в перчатках
• Поддержка двух уровней защиты (IP54 и IP56) - можно использовать в более агрессивных средах

Ограничения применения

• Не подходит для автоматических схем - требует ручного вмешательства
• Запрещено переключать под нагрузкой выше 40 А - возможен сваривание контактов
• Не работает при температурах ниже –5C и выше +40C - не для уличного монтажа
• Не предназначен для частотного регулирования - только для пуска по схеме «звезда-треугольник»
• Не имеет встроенной блокировки - необходимо использовать внешнюю интерлок-систему при наличии нескольких переключателей

Примеры использования

• Воздушный компрессор мощностью 15 кВт - пуск в «звезде», переход в «треугольник» после 5 секунд
• Циркулярный станок с двигателем 11 кВт - ручное переключение после набора оборотов
• Вентиляционная система в цеху - переключение при старте и остановке для снижения ударных нагрузок на сеть
• Насосная группа в пищевой промышленности - использование в условиях повышенной влажности благодаря IP56

Практические советы

• Выбирая переключатель звезда-треугольник трехфазный 40А, проверьте, чтобы номинальный ток двигателя был не больше 40 А - лучше иметь запас 10–15%
• Используйте этот переключатель только в сочетании с двумя контакторами (для «звезды» и «треугольника») и реле времени - он не заменяет автоматику
• При монтаже в шкафу оставьте свободное пространство вокруг устройства - для теплоотвода и доступа к ручке
• Регулярно осматривайте контакты - особенно при работе с частыми пусками; при появлении следов подгорания замените устройство
• Для защиты от случайного включения используйте крышку или замок на ручке - особенно в многоперсональных цехах
• Проверьте соответствие фаз L1/L2/L3 на всех участках цепи - неверное подключение вызывает перекос и повреждение двигателя
