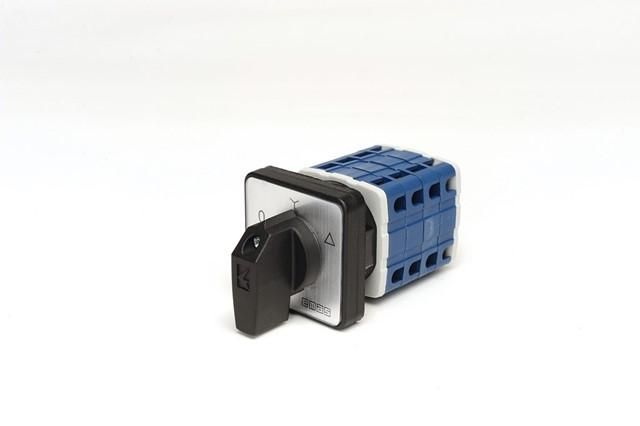

Переключатель звезда-треугольник EMAS 25А 400В AC IP54 EMAS PSA025MS335S

Переключатель звезда-треугольник трехфазный 25А от EMAS (артикул psa025ms335s) - это механическое устройство для изменения схемы соединения трёхфазного двигателя с “звезда” на “треугольник”, обеспечивая плавный запуск и снижение пусковых токов. Подходит для промышленной автоматизации, где важна надёжность и долгий срок службы.

Назначение и область применения

Переключатель звезда-треугольник трехфазный 25А предназначен для переключения схемы подключения трёхфазного асинхронного двигателя во время пуска. На старте двигатель работает в режиме “звезда” - это снижает пусковой ток. После выхода на рабочую скорость переключатель переводит обмотки в режим “треугольник” - для получения максимальной мощности.

Используется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может применяться как самостоятельный коммутационный аппарат в цепях управления, сигнализации и измерений.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через контакты;
• Рабочее напряжение: 220–400 В переменного тока - совместим с сетями 380/220 В;
• Частота: 50 Гц - оптимизирован для европейских и российских сетей;
• Отключающая способность: 6 кА - способен безопасно отключить аварийный ток короткого замыкания;
• Механический ресурс: 100 000 циклов - минимальное количество включений/выключений без потери работоспособности;
• Электрический ресурс: 50 000 циклов - гарантированное число коммутаций под нагрузкой;
• Степень защиты: IP54/IP56 (лицевая часть) - защищён от пыли и брызг воды; можно устанавливать в помещениях с повышенной влажностью или на открытых площадках;
• Диапазон температур: –5C … +40C - не рекомендован для работы вне этого интервала;
• Диэлектрическая прочность: 1890 В AC (1 мин.) - высокая изолирующая способность между контактами и корпусом;
• Сопротивление изоляции: ≥10 МОм (при 500 В DC) - гарантирует отсутствие утечек тока;
• Конструкция: бакелитовый корпус - жесткий, термостойкий материал, устойчивый к химическим воздействиям;
• Стандарт: TS EN 60947-3 - соответствует требованиям к коммутационным аппаратам для промышленного оборудования.

Совместимость и монтаж

Устройство рассчитано на монтаж на DIN-рейку 35 мм. Клеммы позволяют подключение медных проводов сечением до 16 мм2. Для правильной работы требуется внешнее управление - обычно это кнопочные посты или реле времени, которые дают команду на поворот ручки. Переключатель не имеет внутренней автоматики - все действия выполняются вручную или через внешний механизм.

Обязательно проверьте соответствие посадочных размеров перед установкой. Наличие фиксирующих элементов позволяет закрепить устройство даже в условиях вибрации.

Безопасность и стандарты

Переключатель звезда-треугольник трехфазный 25А сертифицирован по TS EN 60947-3 - норме, регламентирующей безопасность и испытания коммутаторов для силовой электроники. Выдерживает импульсы тока до 6 кА, что делает его подходящим для использования рядом с распределительными щитами. Защита IP54/IP56 предотвращает попадание пыли и капель воды, снижая риск отказа в сложных условиях.

Преимущества

• Не требует питания - полностью механическое устройство, не зависит от электроники;
• Высокая надёжность благодаря длительному ресурсу (до 100 тыс. циклов);
• Компактный размер и эргономичная ручка удобны для быстрого доступа и ручного управления;
• Подходит для многократных переключений в циклическом режиме;
• Готов к работе сразу после установки - не нуждается в настройке или калибровке.

Ограничения применения

• Не подходит для автоматического переключения - требует внешнего механизма (например, таймера или контроллера) для активации;
• Запрещено использовать при температурах ниже –5 C и выше +40 C - возможны деформация материала и потеря герметичности;
• Не предназначен для частого включения/отключения под полной нагрузкой - электрический ресурс ограничен 50 тысячами циклов;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Воздушные компрессоры - плавный запуск снижает ударные нагрузки на сеть и привод;
• Центробежные насосы - исключаются скачки тока при включении, продлевается жизнь кабелей и автоматических выключателей;
• Конвейеры на пищевых производствах - надёжная работа в среде с влагой и пылью благодаря IP54/IP56;
• Вентиляционные системы крупных объектов - длительный срок службы снижает затраты на обслуживание.

Практические советы

• Выбирая переключатель, убедитесь, что ваш двигатель действительно использует схему “звезда-треугольник”. Не все модели поддерживают такое переключение.
• При монтаже следите за плотностью затяжки клемм - недостаточно затянутые провода вызывают нагрев, слишком сильно - повредят контакты.
• Для автоматизации подключите к ручке устройства привод с таймером или PLC - так будет достигнуто полноценное автоматическое переключение.
• Регулярно осматривайте контакты на предмет окисления особенно в условиях повышенной влажности - при необходимости протирайте изолированным тампоном.
• Не применяйте этот переключатель вместо рубильника - он не предназначен для частого отключения всей цепи под нагрузкой.
