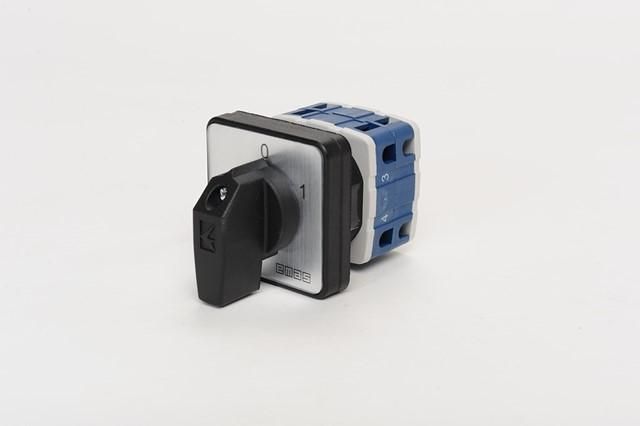

Переключатель звезда-треугольник EMAS 16А трехфазный EMAS PSA016MS335S

Переключатель звезда-треугольник трехфазный 16А от бренда EMAS (артикул psa016ms335s) предназначен для плавного запуска трёхфазных асинхронных двигателей путём переключения обмоток с соединения «звезда» на «треугольник». Устройство снижает пусковые токи, защищает сеть и оборудование, применяется в системах автоматизации с частичной нагрузкой.

Назначение и область применения

Переключатель звезда-треугольник трехфазный 16А используется для управления двигателями мощностью до 4–5,5 кВт, где требуется уменьшение пусковых токов. Он заменяет жёсткий прямой запуск, предотвращая скачки напряжения в сети и износ механических компонентов. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других механизмов с низким моментом при старте.

Технические характеристики

• Номинальный ток: 16 А - максимальная допустимая нагрузка по току для каждой фазы;
• Напряжение: до 415 В переменного тока - совместим с сетями 380/400 В;
• Частота: 50 Гц - оптимизирован для европейских и российских сетей;
• Тип коммутации: механическая - контакты переключаются вручную через рычаг, без автоматического управления;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Монтаж: на DIN-рейку 35 мм - стандартная установка в распределительных щитах.

Совместимость и монтаж

Устройство требует внешнего управления: его необходимо подключить к контактному магнитному пускателю и временному реле. Переключатель звезда-треугольник трехфазный 16А сам по себе не содержит реле времени - его функционал ограничен лишь механическим переключением цепей. Для работы нужна схема с двумя пускателями: один для «звезды», второй - для «треугольника». Кабели подводятся к верхним и нижним клеммам согласно схеме на корпусе. Диаметр провода: до 4 мм2. Монтаж выполняется только в сухих помещениях с температурой от –5C до +40C.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция исключает одновременное замыкание «звезды» и «треугольника» благодаря механической блокировке. Наличие защитного кожуха предотвращает случайное прикосновение к токоведущим элементам.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам;
• Низкая стоимость по сравнению с частотными преобразователями;
• Не требует программирования или сложной настройки;
• Энергоэффективен: снижает пусковой ток в 3 раза, уменьшая нагрузку на сеть.

Ограничения применения

• Подходит только для двигателей с номинальным рабочим напряжением 380 В - нельзя использовать с двигателями, рассчитанными на 220 В в треугольнике;
• Не подходит для оборудования с высоким пусковым моментом (например, дробилки, прессы);
• Работает только в режиме «запуск-переключение-работа» - не позволяет изменять скорость или регулировать обороты;
• Требует ручного вмешательства - не автономен; нужен внешний контроллер для автоматического переключения;
• IP20 - не годится для влажных, пыльных или уличных условий.

Примеры использования

• Воздушный компрессор 4 кВт в цеху - запуск в «звезде», переход в «треугольник» после 3–5 секунд;
• Циркулярный насос в системе водоснабжения - снижение ударных нагрузок на трубопровод;
• Ленточный конвейер на пищевом производстве - плавный старт без проскальзывания ремней.

Практические советы

• Выбирайте этот переключатель только для двигателей с номиналом 16 А и ниже - превышение вызывает нагрев и выход из строя контактов;
• Обязательно проверьте схему подключения обмоток двигателя перед монтажом - неверное соединение повредит двигатель;
• Установите дополнительный тепловое реле для защиты от перегрузки - устройство не имеет собственной защиты;
• Для автоматизации используйте таймер с выдержкой 3–8 секунд, чтобы обеспечить достаточное время набора скорости в «звезде»;
• Не используйте в условиях повышенной влажности или на открытых площадках - даже малый уровень пыли может привести к пробою между контактами.
