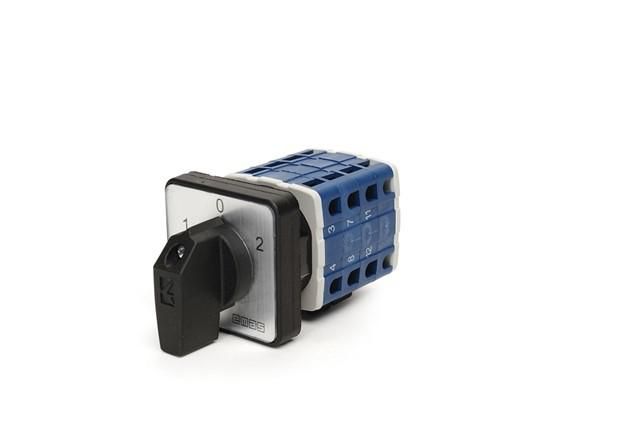

Переключатель реверсивный EMAS трехфазный 1-0-2 63А EMAS PSA063KD334S

Переключатель реверсивный трехфазный (1-0-2) 63А от бренда EMAS, артикул psa063kd334s - это механическое устройство для безопасной смены направления вращения трёхфазного двигателя, а также полного отключения питания. Подходит для промышленных систем, где требуется надёжное управление приводами без автоматических компонентов.

Назначение и область применения

Переключатель реверсивный трехфазный (1-0-2) 63А используется для ручного переключения между двумя направлениями вращения трёхфазного электродвигателя и положением «выключено». Применяется там, где важна простота, долговечность и отсутствие зависимости от электроники: на станках, конвейерах, насосах, вентиляторах, подъёмниках и других устройствах с редко меняющимся направлением работы.

Устройство может выполнять функции главного выключателя - полностью отключать питание всей цепи. Также подходит для коммутации цепей управления, сигнализации и измерений, если они работают в пределах допустимых токов и напряжений.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток при постоянной нагрузке
• Рабочее напряжение: 220–400 В переменного тока (AC)
• Частота: 50 Гц
• Отключающая способность: 6 кА - способен безопасно разрывать цепь при коротком замыкании
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов - количество операций при номинальной нагрузке
• Степень защиты: IP54 и IP56 (лицевая часть) - защищён от пыли и струй воды
• Температурный режим: от –5 C до +40 C - не предназначен для экстремальных условий
• Диэлектрическая прочность: 1890 В AC (1 минута) - устойчив к высокому напряжению
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Конструкция: бакелитовый корпус - устойчив к механическим повреждениям и химическим воздействиям
• Стандарт: TS EN 60947-3 - соответствует требованиям к коммутационным аппаратам промышленного назначения

Совместимость и монтаж

Переключатель реверсивный трехфазный (1-0-2) 63А рассчитан на монтаж в распределительных щитах с глухозаземлённой нейтралью. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Для фиксации используется стандартный крепёж M6. Установка возможна как на DIN-рейку, так и на плоскую поверхность - зависит от версии исполнения. Перед монтажом проверьте соответствие сечения кабелей и класса защиты окружающей среды.

Подключение трёхфазной сети: входные клеммы L1/L2/L3 - к питающему кабелю; выходные T1/T2/T3 - к двигателю. Положение «0» - полное отключение. Направление вращения изменяется путём перестановки двух фаз - внутри переключателя эта схема уже реализована.

Безопасность и стандарты

Переключатель реверсивный трехфазный (1-0-2) 63А соответствует стандарту TS EN 60947-3, который регламентирует безопасность и надёжность коммутационных аппаратов для промышленного оборудования. Защита IP54/IP56 обеспечивает работу в условиях повышенной запылённости и влажности. Отключающая способность 6 кА позволяет использовать устройство в сетях с высокими токами короткого замыкания. Элементы управления выполнены из негорючих материалов, что снижает риск возгорания при аварийных ситуациях.

Преимущества

• Не требует внешнего питания - работает исключительно механически, без риска отказа из-за сбоя электроники
• Высокий ресурс: более 50 тысяч циклов при нагрузке - меньше необходимости в обслуживании
• Интуитивная ручка с чёткими позициями (1-0-2): легко определить текущее состояние даже в темноте
• Компактный бакелитовый корпус: экономит место в шкафу, устойчив к ударным нагрузкам
• Готовый реверсивный принцип: не нуждается в дополнительной схеме переключения фаз

Ограничения применения

• Не подходит для частого переключения (более 10–15 раз в час) - быстрый цикл сокращает срок службы контактов
• Запрещена работа при температуре ниже –5 C и выше +40 C - возможна потеря герметичности и хрупкость материала
• Не предназначен для управления частотными преобразователями или мягкими пускателями - только для прямого подключения к двигателю
• Не имеет блокировок против одновременного включения обоих направлений - пользователь обязан следить за правильностью действий
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• Станок с ЧПУ: переключение между продвижением и возвратом стола
• Конвейерная лента: реверс при сбросе изделия или устранении jams
• Насосная система: смена направления потока жидкости при обслуживании трубопровода
• Подъёмник: перемещение платформы вверх и вниз
• Вентиляционная установка: реверс для очистки фильтров

Практические советы

• Выбирая переключатель реверсивный трехфазный (1-0-2) 63А, убедитесь, что ваш двигатель не превышает 63 А при пуске - учтите пусковые токи (обычно в 5–7 раз выше номинала)
• Проверьте посадочные размеры перед установкой - корпус имеет жёсткие габариты, совместимые со стандартными шкафами
• При работе в условиях влаги используйте дополнительную крышку или кожух - хотя IP56 защищает лицевую сторону, задняя часть остаётся открытой
• Обязательно отключайте питание перед обслуживанием - даже при выключенном переключателе есть опасность прикоснуться к токоведущим частям
• Не применяйте смазку на механизме - внутренние контакты не требуют обслуживания, а лишнее масло может привести к нагреву и пробою
