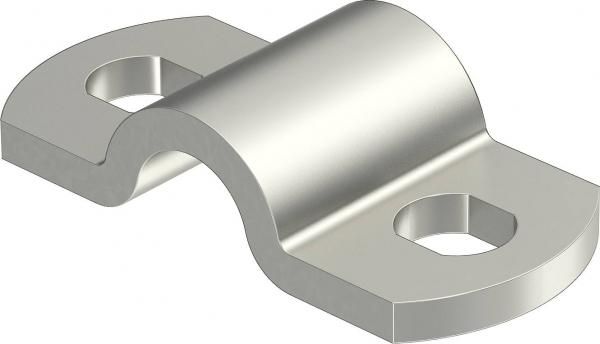

Перемычка d8-10мм 156 K8-10 VA OBO 5228134 Bettermann

Перемычка диаметром 8–10 мм, скоба крепежная для прутка и проволоки 156 K8-10 VA - это надёжный элемент системы уравнивания потенциалов, предназначенный для механического соединения металлических проводников диаметром 8–10 мм. Произведённая OBO BETTERMANN, эта перемычка входит в серию TBS и используется там, где требуется прочное, долговечное и коррозионностойкое соединение.

Назначение и область применения

Перемычка диаметром 8–10 мм, скоба крепежная для прутка и проволоки 156 K8-10 VA применяется для создания электрического контакта между двумя металлическими элементами: круглыми стержнями, арматурой, трубами или другими проводниками диаметром 8–10 мм. Она обеспечивает равномерное распределение потенциала в системах уравнивания и заземления, что необходимо для безопасности электроустановок.

Подходит для установки в промышленных объектах, жилых домах, на транспорте, в энергообъектах - особенно там, где используются стальные конструкции, требующие постоянного электрического соединения.

Технические характеристики

• Материал: Нержавеющая сталь V2A (AISI 304) - высокая коррозионная стойкость, подходит для влажной среды и агрессивных условий.
• Диаметр проводника: 8–10 мм - оптимально для арматуры, стальных прутков и медных проводников указанного сечения.
• Тип изделия: Скоба - форма позволяет плотно охватить проводник и фиксироваться на конструкции.
• Тип соединения: Соединительная пластина - обеспечивает надёжный контакт через площадь соприкосновения, а не точечную сварку.
• Покрытие: Необработанная поверхность - материал сохраняет естественную структуру, не имеет дополнительного лакокрасочного слоя, что исключает риск отслоения.
• Артикул: 156 K8-10 VA - соответствует внутренней классификации OBO BETTERMANN.

Совместимость и монтаж

Перемычка диаметром 8–10 мм, скоба крепежная для прутка и проволоки 156 K8-10 VA совместима с любыми металлическими проводниками диаметром 8–10 мм, включая сталь, медь и алюминий. Для монтажа достаточно зафиксировать её на двух проводниках с помощью болтов или заклёпок - она не требует сварки.

Устанавливается на вертикальных и горизонтальных поверхностях. Крепление осуществляется через отверстия в основании скобы. Убедитесь, что поверхность проводника чистая - оксиды снижают качество контакта.

Безопасность и стандарты

Изделие соответствует требованиям EN 61936-1 и ГОСТ Р 50571.5.54 для систем уравнивания потенциалов. Материал AISI 304 гарантирует безопасность в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Высокая долговечность благодаря нержавеющей стали - не ржавеет даже в сырых помещениях.
• Отсутствие покрытия исключает риск отслаивания и улучшает электрический контакт.
• Простота монтажа - не нужна сварка, достаточно затянуть болты.
• Стандартный диапазон диаметров - легко заменить аналогичные элементы в существующих системах.

Ограничения применения

• Не предназначен для проводников меньше 8 мм или больше 10 мм - возможен плохой контакт или деформация.
• Не рекомендуется использовать в местах с частыми механическими нагрузками или вибрациями без дополнительной фиксации.
• Не является изоляционным элементом - все части должны находиться в зоне уравнивания потенциалов.

Примеры использования

• Соединение арматуры в бетонном фундаменте с контуром заземления.
• Обвязка стальных трубопроводов в котельной для выравнивания потенциалов.
• Электрическая связь между металлическими корпусами оборудования и главной шиной заземления.
• Фиксация медного провода Ø10 мм к стальной конструкции в распределительном щите.

Практические советы

• Перед установкой протрите поверхность проводника - удалите грязь, ржавчину или масляные пятна.
• Затягивайте крепёж до упора, но без перегрузки - чтобы не повредить металл скобы.
• Проверьте контакт после монтажа тестером - сопротивление должно быть менее 0,1 Ом.
• Если система работает в агрессивной среде (например, на морском побережье), дополнительно проверяйте состояние перемычки каждые 2 года.
• При использовании с алюминием - соблюдайте правила предотвращения гальванической коррозии (например, используйте изолирующие прокладки).
