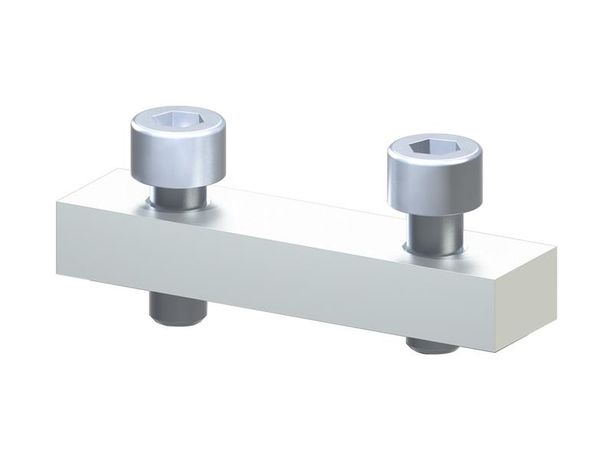

Перемычка для AVK 50 2п UK 50/2 Klemsan 478332

Перемычка для клеммной колодки 50 2п UK 50/2 Klemsan предназначена для соединения соседних контактов на однофазных клеммных колодках серии UK 50/2. Этот элемент обеспечивает надёжный токопроводящий контакт между выводами без необходимости внешней проводки - особенно удобен при сборке распределительных щитов и автоматических систем управления.

Назначение и область применения

Перемычка для клеммной колодки 50 2п UK 50/2 Klemsan используется исключительно с клеммными колодками серии UK 50/2 производства Klemsan. Она позволяет замкнуть два смежных зажима на одной фазе - например, для передачи питания от одного устройства к другому внутри шины. Применяется в силовых цепях постоянного и переменного тока до 690 В, часто встречается в промышленных щитах, пультах управления, системах освещения и автоматизации.

Технические характеристики

• Количество полюсов: 2
• Рабочее напряжение: до 690 В AC/DC
• Максимальный ток: 63 А (при температуре +40 C)
• Подходит для клеммных колодок типа UK 50/2
• Шаг контактов: 5,0 мм
• Материал корпуса: термостойкий полиамид PA66
• Материал контактов: медная сплавная лента с никелированием

Совместимость и монтаж

Перемычка для клеммной колодки 50 2п UK 50/2 Klemsan совместима только с клеммниками серии UK 50/2. Устанавливается путём вставления в два соседних гнезда клеммы - защёлкиваются механически без инструментов. Перед установкой убедитесь, что питание отключено. Нельзя использовать перемычку с другими сериями клемм (например, UK 10, UK 25 или UK 100) - они имеют другой шаг и форму контактов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материалы рассчитаны на работу при температуре от –40 C до +100 C. Конструкция предотвращает случайное выпадение при нормальной нагрузке и вибрации.

Преимущества

• Ускоряет сборку - вместо двух проводов достаточно одной перемычки
• Экономит место в щите благодаря минимальному профилю
• Обеспечивает более надёжный контакт, чем многожильный провод
• Не требует затяжки винтов - просто вставляется и фиксируется
• Цветовая маркировка контактов снижает риск перепутать фазы

Ограничения применения

• Не применяется для трёхполюсных или многоступенчатых соединений - только для пары соседних контактов
• Запрещён монтаж под напряжением - возможна дуга и повреждение контактов
• Не предназначен для высоких частот (>5 kHz) или импульсных нагрузок
• Не рекомендован для открытых площадок без защиты от влаги и пыли - сама перемычка не имеет IP-защиты

Примеры использования

• Связка нескольких автоматических выключателей в одном ряду для равномерного распределения нагрузки
• Формирование шины L+N для группы розеток в распределительном щите
• Подключение входного сигнала от датчика ко второму устройству через последовательную цепь
• Альтернатива проводным перемычкам в плотно заполненных щитах

Практические советы

• Выбирайте перемычку именно для UK 50/2 - другие модели даже с аналогичным числом полюсов не подойдут из-за различий в форме гнезд
• Проверьте соответствие номера артикула 478332 перед заказом - иногда продавцы предлагают универсальные варианты, которые не подходят точно
• При использовании в условиях повышенной вибрации дополнительно проверяйте герметичность всей клеммной системы
• Не используйте плоскогубцы для установки - давление может деформировать контакты; лучше вставлять руками, слегка надавив сверху
• Для обслуживания легко демонтировать: потяните за край пластиковую часть - она выйдет целой
