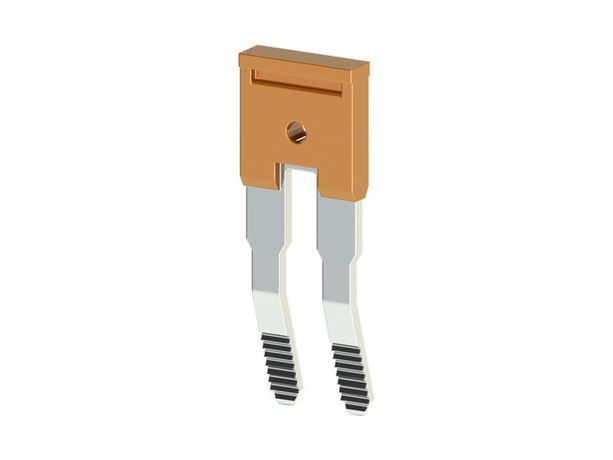

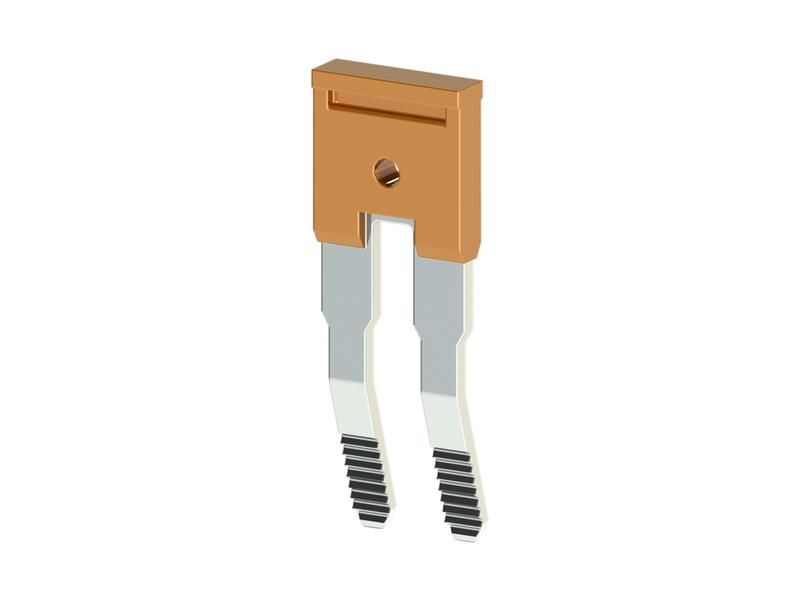

Перемычка внеш. для AVK2.5/ AVK2.5RD 2п TKO 2.5/2 Klemsan 476262

Перемычка внешняя для клеммной колодки AVK2.5 / AVK2.5RD 2 полюса TKO 2.5/2 Klemsan предназначена для соединения двух соседних клемм на колодках серии AVK2.5, обеспечивая надёжный токопроводящий контакт без необходимости прокладывать отдельные провода. Артикул 476262 - это компактное решение от бренда Klemsan, используемое в распределительных щитах и автоматических системах управления.

Назначение и область применения

Перемычка используется для создания электрического соединения между двумя соседними клеммами на клеммных колодках AVK2.5 и AVK2.5RD. Применяется там, где требуется равномерное распределение напряжения или тока между несколькими устройствами - например, при подключении нескольких автоматических выключателей, УЗО или реле в одном ряду. Подходит для сборки силовых и управляющих цепей в щитах малой и средней мощности.

Технические характеристики

• Количество полюсов: 2
• Тип контакта: внешняя перемычка (не встраивается внутрь колодки)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: до 20 А
• Сечение провода, совместимое с колодкой: до 2,5 мм2
• Материал контактов: медная сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками AVK2.5 и AVK2.5RD от Klemsan. Для установки необходимо:

• Убедиться, что клеммы свободны и не зажаты проводами;
• Вставить перемычку в два соседних гнезда клеммной колодки до характерного щелчка;
• Не применять усилие сверх необходимого - избыточная нагрузка может повредить фиксирующие защёлки.

Не подходит для колодок других серий, даже если они имеют аналогичную маркировку. Перед монтажом проверьте соответствие типа клеммы - AVK2.5RD имеет отличия в форме гнезд, но перемычка 476262 совместима и с ними.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих элементов в распределительных устройствах. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, не распространяет пламя. Напряжение и токовые параметры рассчитаны для безопасной работы в условиях промышленного электрооборудования.

Преимущества

• Ускоряет сборку щита - не требует резки и опрессовки проводов для связи клемм;
• Обеспечивает более надёжный контакт, чем многожильный провод в клемме;
• Защищённый корпус предотвращает случайное замыкание на соседние клеммы;
• Легко демонтировать и заменить при обслуживании системы.

Ограничения применения

• Не применяется в цепях постоянного тока выше 300 В - возможна дуговая эрозия контактов;
• Не рекомендовано использовать в условиях частых вибраций без дополнительной фиксации щита;
• Не предназначен для подключения проводов большего сечения, чем 2,5 мм2 - риск перегрева и потери контакта;
• Не работает с колодками других производителей, даже при совпадении шага клемм.

Примеры использования

• Подключение трёх автоматов в один ряд через одну входную фазу - первые два автомата соединены перемычкой, третий - отдельным проводом;
• Создание общей шины N или PE на клеммной колодке AVK2.5RD в распределительном щите;
• Связь выходов нескольких реле в системе управления технологическим оборудованием.

Практические советы

• Выбирая перемычку, всегда сверьте модель колодки - AVK2.5 и AVK2.5RD внешне похожи, но различаются глубиной гнёзд; эта перемычка подходит для обоих;
• При сборке щита группируйте клеммы с одинаковым функционалом - так удобнее использовать перемычки и минимизируется количество проводов;
• Не используйте перемычку вместо ответвителя в цепях с током выше 20 А - она не рассчитана на длительную перегрузку;
• При ремонте или модификации щита легко удалить перемычку - просто подденьте её пластиковым инструментом, чтобы не повредить клеммы.
