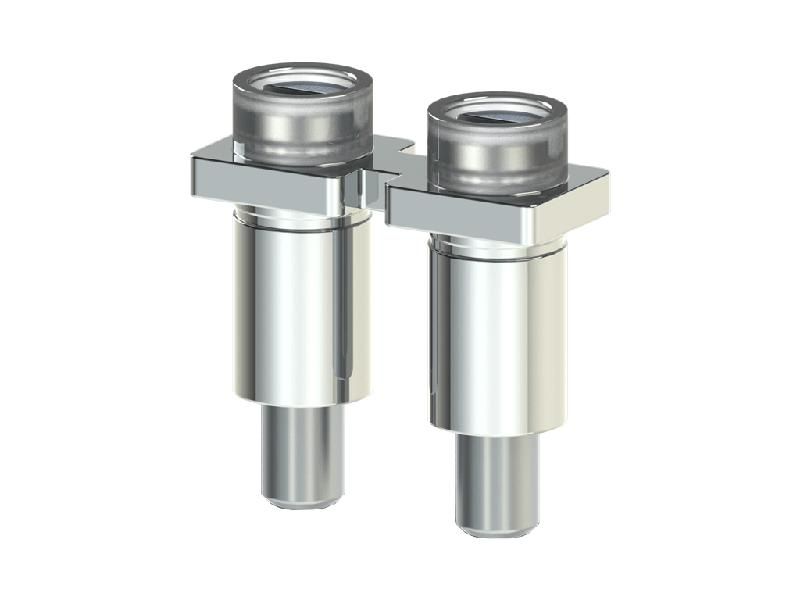

Перемычка для AVK6 2п UK6/2 Klemsan 474142

Перемычка для клеммной колодки 2-полюсная UK6/2 от Klemsan предназначена для соединения двух соседних контактов на клеммной колодке типа UK6, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Артикул 474142 используется в распределительных щитах, автоматике и системах управления.

Назначение и область применения

Перемычка UK6/2 применяется для создания последовательного соединения между двумя выводами клеммной колодки. Это позволяет передавать напряжение или сигнал от одного контакта к другому внутри одной колодки, избавляя от лишних проводов и уменьшая риск ошибок при сборке. Подходит для установки в клеммниках серии UK6, используемых в промышленной автоматизации, панелях управления, освещении и системах безопасности.

Технические характеристики

• Количество полюсов: 2
• Тип совмещаемой клеммы: UK6
• Максимальный рабочий ток: до 15 А (при условии соответствия нормам клеммной колодки UK6)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка UK6/2 совместима исключительно с клеммными колодками серии UK6 от Klemsan. Устанавливается путём вставки в два соседних зажима - один контакт в каждый. Для правильного монтажа необходимо выровнять перемычку по направляющим и плотно защёлкнуть до характерного щелчка. Не допускается использование с другими сериями клемм (например, UK10, UK12), так как шаг контактов отличается. Перед установкой проверьте, что клемма не находится под напряжением.

Безопасность и стандарты

Перемычка UK6/2 соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материалы изоляции имеют класс горючести UL94 V-0, что снижает риск распространения пламени. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Ускоряет сборку панели - заменяет два провода одним элементом
• Обеспечивает более высокую механическую прочность по сравнению с жилами проводов
• Не требует инструментов для установки - просто вставляется руками
• Легко демонтируется и повторно используется при модификации цепи
• Цветовая маркировка (обычно белый или прозрачный) позволяет легко определить тип соединения

Ограничения применения

• Не предназначен для работы с токами выше 15 А - превышение может вызвать перегрев и повреждение
• Не использовать в условиях постоянной вибрации без дополнительной фиксации клеммной колодки
• Запрещено применять с клеммами других производителей, даже если они кажутся аналогичными - возможна некорректная посадка
• Не рекомендуется для цепей с импульсными нагрузками выше 1000 В/мкс без предварительной проверки совместимости

Примеры использования

• Соединение входа и выхода нескольких автоматических выключателей в одном ряду
• Подключение датчиков в цепях контроля температуры или уровня
• Формирование шины питания в распределительном щите для групп освещения
• Создание параллельных цепей в системах управления насосами и вентиляторами

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не затянуты - иначе перемычка не войдёт
• При использовании в многоконтактных колодках лучше соблюдать порядок: сначала установите все перемычки, потом подключайте провода
• Для частых изменений схемы выбирайте перемычки с прозрачным корпусом - удобнее контролировать целостность соединения
• Храните в сухом месте, избегайте попадания металлической стружки или пыли - это может вызвать КЗ при установке
• Артикул 474142 - единственный номер для этой модели; другие варианты (UK6/3, UK6/4) имеют другой шаг и не взаимозаменяемы
