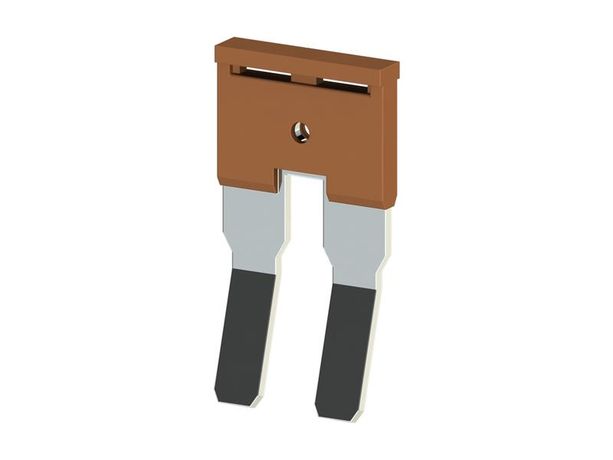

Перемычка внеш. для AVK6/ WGO1/ WGO3/ WGL1 2п TKO 6/2 Klemsan 476282

Перемычка внешняя для клеммных колодок AVK6/WGO1/WGO3/WGL1 2 полюса TKO 6/2 от бренда Klemsan предназначена для соединения двух соседних контактов на клеммной колодке, обеспечивая надёжный токопроводящий путь без необходимости прокладывать отдельные провода. Артикул 476282 используется там, где важна скорость сборки и минимизация числа соединений.

Назначение и область применения

Перемычка AVK6/WGO1/WGO3/WGL1 2 полюса TKO 6/2 применяется для создания электрического соединения между двумя соседними контактными зонами на клеммных колодках серий AVK6, WGO1, WGO3 и WGL1. Она заменяет перемычку из провода - ускоряет монтаж, снижает риск ошибок и повышает надёжность соединения. Подходит для распределительных щитов, автоматических систем управления, промышленного оборудования и устройств с компактным расположением клемм.

Технические характеристики

• Число полюсов: 2
• Тип клеммной колодки: совместима с AVK6, WGO1, WGO3, WGL1
• Максимальный ток: до 16 А (по стандарту применяемых клемм)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медная сплавная основа с никелевым покрытием
• Материал корпуса: самозагасающий полиамид (UL94 V-0)
• Цвет: белый

Совместимость и монтаж

Перемычка 476282 фиксируется в клеммах путём вставления в два соседних гнезда. Устанавливается без инструментов - достаточно плотно вставить её до характерного щелчка. Для правильной установки важно соблюдать шаг контактов - он соответствует стандартному интервалу 6,3 мм. Перемычка не подходит для клемм других типов, даже если они выглядят аналогично. Не используйте её с клеммами, имеющими увеличенную ширину или другую форму защёлок.

Безопасность и стандарты

Изготовлена из материалов, соответствующих требованиям UL94 V-0 по горючести. Соответствует нормам безопасности для электрооборудования класса II. Применяется в соответствии с IEC 60947-7-1 для коммутирующих элементов в распределительных устройствах.

Преимущества

• Устраняет необходимость вручную переплетать провода - экономит время при сборке.
• Гарантированное качество контакта благодаря металлической основе и точному изготовлению.
• Не требует затяжки винтов - исключает перегрузку или недостаточное усилие.
• Защищённый корпус предотвращает случайное касание токоведущих частей.
• Стандартная цветовая маркировка позволяет легко отличить перемычки от других деталей.

Ограничения применения

• Не предназначен для работы при температуре выше +85 C - возможна деформация корпуса.
• Не использовать в цепях постоянного тока свыше 500 В - риск возникновения дуги.
• Запрещено применять с клеммами, не входящими в список совместимости (AVK6/WGO1/WGO3/WGL1).
• Не рекомендуется многократное демонтаж-монтаж - после трёх циклов возможно ослабление контакта.

Примеры использования

• Объединение двух выходов реле в одном ряду клеммной колодки.
• Создание параллельного подключения нескольких датчиков к одному входу контроллера.
• Формирование группы питания для нескольких потребителей на одной фазе в распределительном шкафу.
• Подключение сигнализационных цепей в системах автоматизации станков и конвейеров.

Практические советы

• Перед установкой проверьте, что клеммы не имеют механических повреждений - особенно защёлок.
• Если перемычка плохо фиксируется - не насилуйте её; скорее всего, вы используете не ту модель клеммы.
• Для сложных схем с несколькими перемычками составьте план подключения заранее - так проще избежать ошибок.
• Храните перемычки в оригинальной упаковке - они хрупкие и могут сломаться при давлении.
• Артикул 476282 - единственный вариант для 2-полюсных соединений в этих клеммах; другие модели не подходят по форме.
